带双侧护栏无障碍坡道钢结构设计

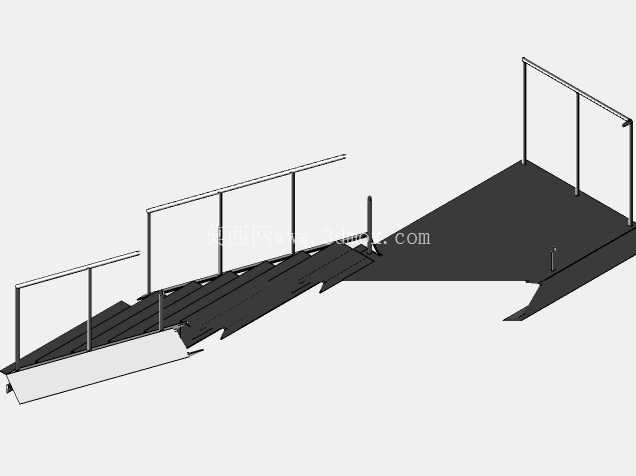

　　这套无障碍通行钢结构主要服务于存在高差的场地通行场景，常见于工业厂房出入口、仓储装卸区、公共建筑室外高差过渡段、老旧小区无障碍改造点位，核心作用是消除地面高差带来的通行阻碍，满足手动轮椅、电动代步车、小型手推运料车、步行障碍人群的顺畅通行需求，同时兼顾普通行人的临时通行使用。从结构组成来看，整套设施分为斜坡段与端部水平平台段两个核心部分，斜坡段采用多根纵向型钢作为主承重梁，梁体上方铺设防滑花纹钢板作为通行面，钢板下方设置横向加劲肋，避免大跨度通行面在集中荷载下出现挠曲变形；斜坡两侧设置连续式防护护栏，护栏采用竖向方管立柱搭配上下两道横向圆管扶手的结构，立柱底部与斜坡侧边的预埋连接板采用螺栓紧固连接，扶手高度符合人体工程学握持尺寸，既可以给通行人员提供扶靠支撑，也能防止轮式通行设备偏离坡道发生侧翻。

　　端部水平平台段作为坡道与高位地面的过渡衔接区域，平台面同样采用防滑钢板铺设，平台临边侧设置与斜坡段同规格的防护护栏，靠近高位地面的一侧预留与原有地面结构连接的固定孔位，安装时可通过膨胀螺栓或焊接方式与原有地面的预埋铁件固定，保证整体结构的连接稳定性。设计过程中首先核算了通行荷载要求，按照单人轮椅加乘员总重量、小型手推车满载重量的1.5倍安全系数选取主承重梁的型材规格，斜坡坡度控制在无障碍通行的合理区间内，避免坡度过陡导致轮式设备上行费力、下行打滑；斜坡两侧的边缘设置向上凸起的挡边结构，防止小型轮具卡入坡道侧边缝隙，也能避免坡道表面积水直接沿侧边流淌污染下部地面。

　　安装边界方面，斜坡段低位端需要与低位地面保持齐平衔接，不得出现凸起台阶，低位端底部设置可调节高度的支撑脚，可适配现场地面不平整的安装条件，通过调整支撑脚高度保证整个坡道面处于平顺无弯折的状态；高位端的水平平台深度满足轮式设备转向、停留的空间要求，不会出现平台过窄导致通行人员无法在平台处完成转向操作的问题。护栏的立柱间距经过严格控制，避免间距过大导致防护失效，所有钢结构的外露棱边都做了倒圆角处理，防止人员磕碰受伤，通行面的花纹钢板纹路方向与通行方向垂直，最大化提升坡面的摩擦系数，即使在雨天坡面潮湿的情况下也能保证足够的防滑性能。

　　整套结构采用模块化拆分设计，各个部件之间采用螺栓连接，无需现场大量焊接作业，运输时可将斜坡段、平台段、护栏拆分打包，降低运输体积，现场安装时仅需按照装配孔位对位紧固即可完成组装，后期如果需要调整坡道位置或者更换损坏部件，也可以快速拆解作业，无需整体破坏结构。在实际使用场景中，这类钢结构坡道相比传统混凝土坡道施工周期更短，安装完成即可投入使用，不需要等待混凝土养护周期，且钢结构自重更轻，对安装点位的地面承重要求更低，不会对原有地面造成过大的附加荷载，适合在既有建筑改造场景中使用，避免大动土木破坏原有场地结构。
