环形手动紧固扳手三维结构设计

　　该环形扳手结构主要面向设备检修、产线装配、工装夹具维护以及五金件拆装场景，在空间受限、操作面贴近安装基面的工况下使用较为频繁。常规开口扳手在狭窄区域容易发生偏摆，套筒类工具又需要较大的轴向避让空间，而这种扁平环形结构能够贴靠在螺母或紧固件端面附近，通过中心孔与被操作件形成定位关系，再借助外缘轮廓传递扭转力矩。

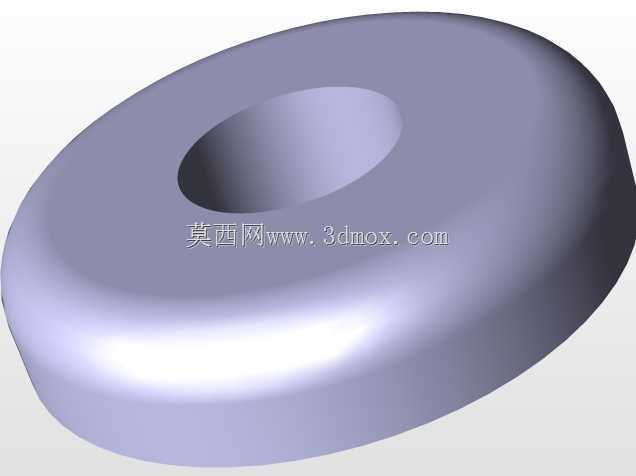

　　从实际功能上看，零件主体采用连续回转外形，中部设置贯通孔，外周为宽厚的圆弧承载区。该形态并非单纯为了外观处理，而是为了在手部施力或借助辅助杆件加力时，让应力沿环形截面均匀扩散，避免局部尖角造成应力集中。上下表面的过渡圆角经过连续曲面处理，握持时不会形成锐利棱边，同时在模型中保留了足够的实体厚度，可承受中等扭矩下的弯曲与剪切载荷。

　　建模时需要优先控制中心孔与外轮廓的同轴关系。中心孔作为与紧固件或定位轴配合的关键边界，其孔径尺寸直接决定可适配的零件规格；外圆直径则影响力臂长度和操作空间占用。若外径过大，虽然理论力臂增加，但在密集管路、电气柜内部或变压器周边检修时容易与相邻部件干涉；若壁厚过薄，扭转过程中又可能出现孔口变形。因此结构设计通常在孔径、外环宽度和整体厚度之间取平衡，使工具既能套入目标件，又能保留可靠的承载截面。

　　安装边界方面，该零件不需要复杂固定，属于手持操作件，但在三维布局中仍需校核其运动包络。扳手绕紧固件旋转时，外圆扫掠区域应与周边壳体、线缆、管路和支架保持安全间隙；贴近平面安装的螺母位置，还要考虑扳手底面与基面之间的贴合程度。模型中的圆滑外缘有利于在小角度摆动时减少卡滞，中心孔周围的实体区域则可作为主要承压面。

　　在结构表达上，回转体特征适合通过草图轮廓旋转生成，再对孔口、外缘和上下过渡区进行圆角细化。若用于后续加工或3D打印，应重点检查曲面连续性、最小壁厚以及孔壁与端面的垂直关系；若用于金属工装，还可在此基础上增加防滑面、加力杆孔或标识平面，但当前模型保留了简洁的环形本体，便于作为手动紧固工具的基础结构进行二次设计与选型校核。
