双曲面格构支撑储水塔结构设计

在城镇供水、工矿企业生产用水储备、偏远区域集中供水系统中，储水塔是保障供水压力稳定、储备应急用水量的核心构筑物，这款双曲面格构支撑的储水塔结构，针对传统直立支撑塔架耗材多、抗风载性能弱的痛点做了针对性优化，适配中小型供水系统的建设需求。从实际使用场景来看，这类储水塔通常设置在地势相对平缓的区域，依靠塔架将储水罐体抬升到指定高度，利用重力形成稳定的供水静压，不需要额外增设增压设备就能覆盖一定半径内的供水用户，相比地下储水池搭配变频增压泵的方案，前期投入更低，后期运维环节更少，适合常住人口规模不大的村镇、小型产业园区、野外作业临时生活区的供水配套。

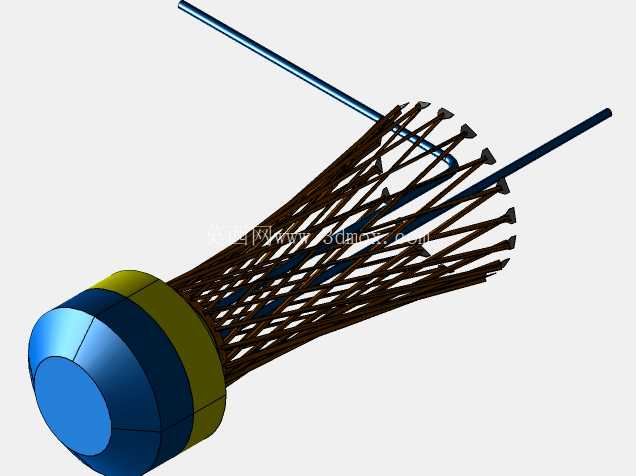

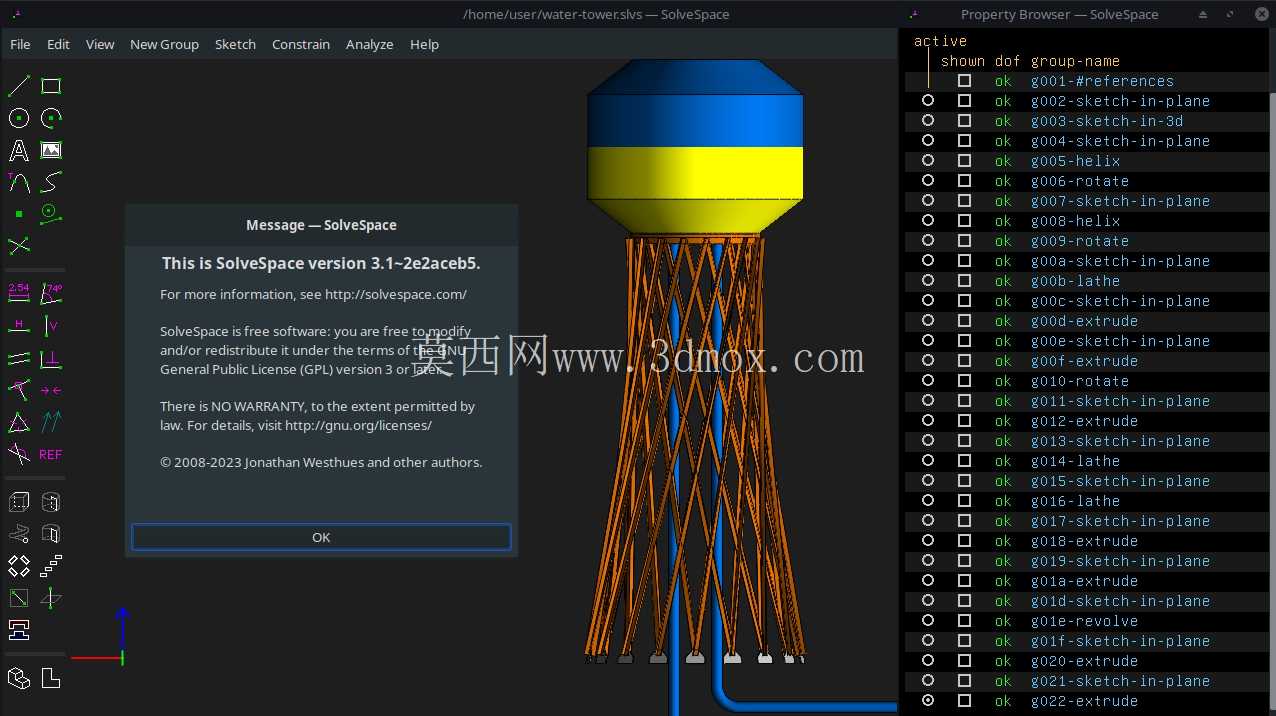

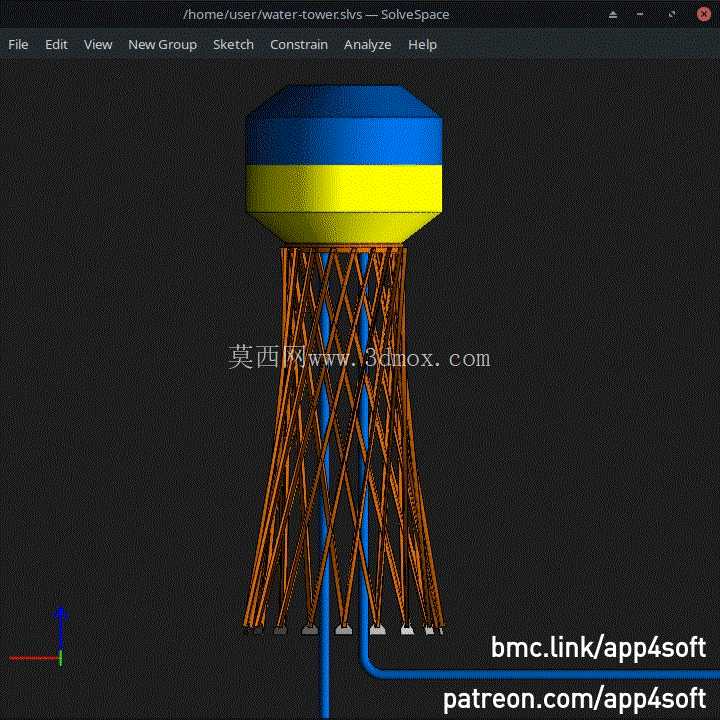

设计层面采用双曲面外轮廓的格构式支撑体系，并非单纯追求外形辨识度，核心是利用双曲面的力学特性优化受力路径：塔架下部向外拓展增大支撑跨距，降低基础承载的单位面积压强，中部收窄减少迎风面的风载受力面积，上部再向外拓展匹配储水罐体的底部安装尺寸，整个格构体系的杆件沿双曲面母线方向排布，让竖向荷载、水平风载、地震作用下的内力能沿杆件轴向传递，大幅减少杆件受弯的工况，相比同高度、同储水量的直立桁架塔架，能降低15%左右的结构钢材用量，同时提升抗侧移刚度。储水罐体采用上下两段式的圆弧过渡造型，顶部做封板处理避免杂物落入储水空间，底部做锥面收口连接输水管道，罐体和塔架的连接位置设置环形的承载圈梁，将罐体的满水荷载均匀传递到每一根格构立柱上，避免局部应力集中导致的结构变形。

安装边界方面，这类储水塔的基础需要根据现场地质承载力做匹配设计，四个方向的塔架支脚需要做独立的混凝土浇筑基础，支脚和基础之间通过预埋锚栓固定，安装时需要先拼接格构塔架的分段单元，从下往上逐段校准垂直度，再吊装顶部的储水罐体完成对接，最后连接输水立管、溢流管、排污管等附属管线。输水立管沿塔架中心区域布置，用管卡和格构杆件固定，避免输水过程中的管道振动影响塔架稳定性，罐体顶部需要设置检修人孔和通气管，保障储水过程中的气压平衡，也方便后期定期清理罐体内部的沉积物。

从结构细节来看，格构杆件之间采用交叉腹杆连接，每个节点位置都做了节点板强化，避免杆件连接位置出现应力集中，塔架底部的支脚做了扩大的底板设计，增大和基础混凝土的接触面积，降低锚栓的剪切受力。储水罐体的壁厚根据储水容积计算确定，环向设置加劲肋提升罐体的抗外压、抗内压能力，避免满水状态下罐体出现鼓胀变形，罐体外部的涂装采用防腐耐候涂层，适配户外长期暴晒、雨淋的使用环境，延长结构的整体使用寿命。在实际选型应用中，需要根据供水覆盖范围的用户数量、所需供水压力计算对应的储水容积和塔架高度，再匹配对应的杆件截面规格和罐体尺寸，这款双曲面格构水塔的结构设计逻辑，也可以拓展应用到通讯塔、瞭望塔等同类需要高空承载的构筑物设计中，通过曲面轮廓优化实现耗材和结构性能的平衡。
