22mm规格自动雾化调节组件结构设计

这款22mm直径的自动雾化调节组件，最初的设计出发点是匹配紧凑型蒸汽雾化设备的升级需求，在小尺寸安装边界下实现稳定的导液、进气调节与雾化输出平衡。从实际应用场景来看，这类组件主要适配便携型手持雾化设备，在日常使用中需要兼顾拆装便捷性、密封可靠性与雾化效率，避免出现漏液、进气不畅或者雾化颗粒不均的问题。

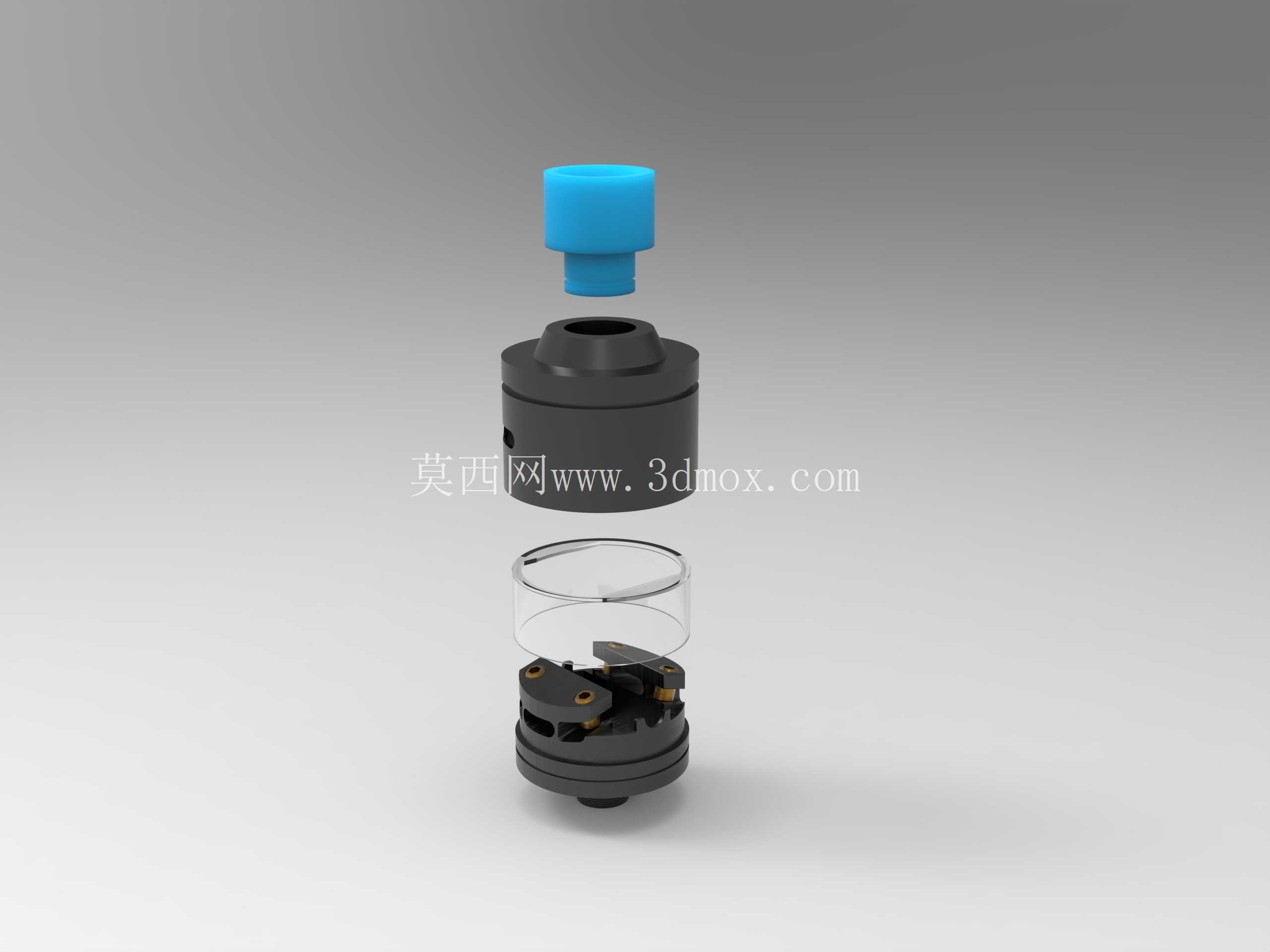

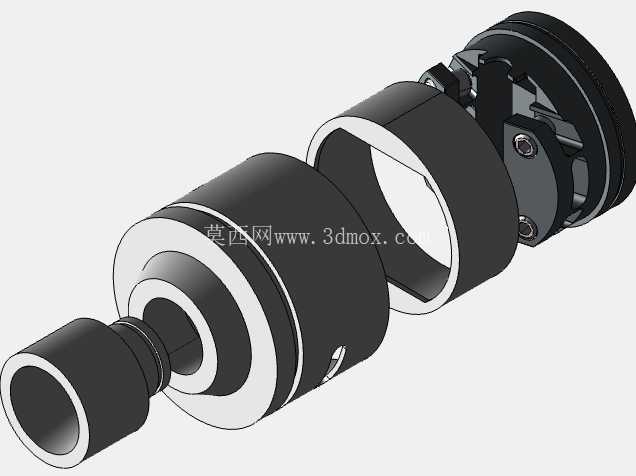

从结构分层来看，整个组件采用三段式堆叠设计，最顶部的蓝色旋钮为调节端，采用防滑的柱形结构，表面做了微凸的防滑处理，用户在旋转调节时不需要过大的按压力度，就能实现进气量的线性调整，旋钮与下方主体的配合间隙控制在0.1mm以内，既保证旋转顺滑无卡滞，又不会出现晃动松脱的问题。中间段的黑色主体为核心固定基座，采用耐高温的硬质材质加工，侧面开有对称的进气孔，与顶部旋钮的气道完全对齐，旋转旋钮时可以改变气道的重合面积，从而实现进气量从全闭到全开的无级调节，基座内部做了台阶式定位结构，用来固定下方的储液舱与雾化核心，所有配合面都设计了0.2mm的密封槽，用来安装硅胶密封圈，避免储液舱内的液体渗漏到设备内部。

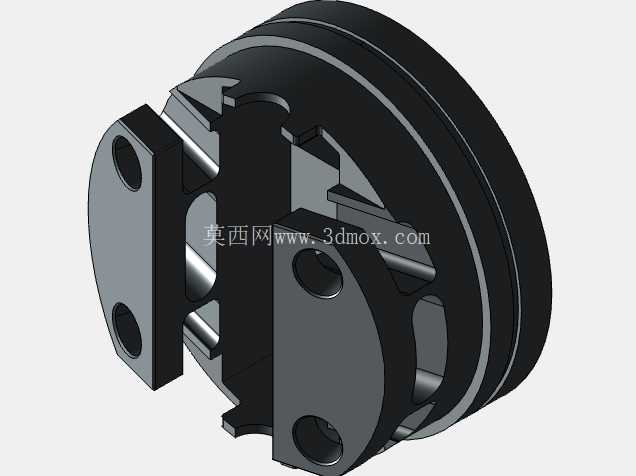

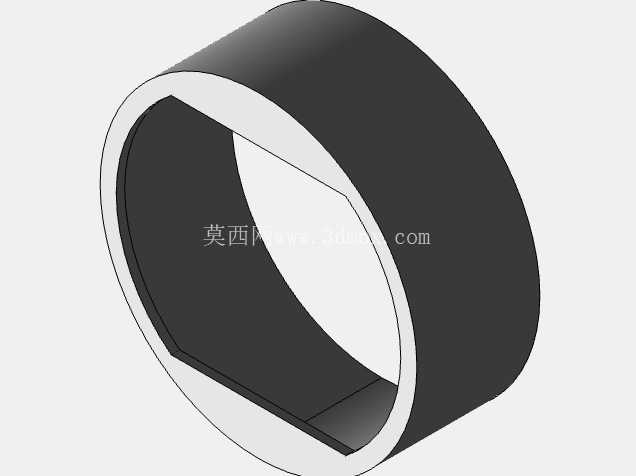

下方的透明段为储液观察舱，采用高透的耐腐材质，用户可以直接透过舱壁观察内部剩余液量，不需要拆解设备就能判断是否需要补充液体，储液舱的上下两端分别与基座和雾化底座做卡扣式配合，拆装时只需要旋转一定角度就能完成分离，日常维护更换雾化核心时操作十分便捷。最底部的雾化核心底座集成了发热组件固定位、导液孔与电极接触结构，底座上的两个对称卡扣用来固定发热组件，导液孔的位置正对储液舱的导液棉安装位，能够保证液体持续稳定地供给到发热区域，避免干烧问题的出现，底部的电极采用弹性伸缩结构，能够适配不同主机的电极深度，保证接触导电的稳定性，不会因为装配公差出现接触不良的问题。

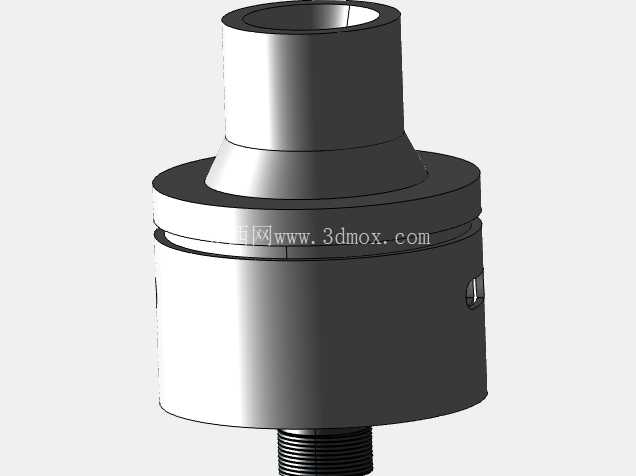

从安装边界来看，整个组件的总高度控制在适配常规主机的范围内，最大外径严格控制在22mm，能够直接适配所有标准22mm接口的主机设备，不需要额外加装转接环，安装时只需要将组件底部对准主机接口旋转拧紧即可，电极的伸缩行程为1mm，能够抵消不同主机接口的加工公差，保证导电可靠。设计过程中重点考虑了日常使用的维护便捷性，所有需要经常拆解清洗的部件都没有采用胶粘固定，用户可以完全拆解所有零件进行清洁，去除残留的积液与积碳，延长组件的整体使用寿命。

在气道设计上，整个组件的进气路径从侧面进气孔进入后，直接向下导向雾化核心的发热区域，气流经过发热区域时会将雾化产生的颗粒向上带出，经过中间的出气通道从顶部吸嘴流出，气道内壁做了光滑过渡处理，没有突兀的台阶或者死角，避免冷凝液在气道内积存，减少使用过程中出现冷凝液吸入口中的问题。储液舱的容量设计兼顾了便携性与续航能力，在22mm的直径限制下，尽可能扩大了储液空间，同时保证舱壁的厚度足够，不会因为日常的磕碰出现开裂破损的问题。

从功能特性来看，这款组件的自动调节核心在于顶部旋钮的气道匹配设计，用户只需要单指旋转顶部旋钮，就能根据自身的使用需求调整进气量，小进气量下可以实现更浓郁的雾化口感，大进气量下可以实现更充足的雾化量，调节过程中档位清晰，不会出现误碰改变参数的问题。所有与液体接触的部件都采用了耐腐耐高温的材质，能够长期接触不同成分的雾化介质，不会出现材质溶解或者变质的问题，保证使用的安全性。底座的发热组件固定位采用通用的适配结构，能够兼容市面上同规格的成品雾化核心与DIY发热组件，用户可以根据自身的需求更换不同的发热组件，不需要整体更换整个组件，降低了后续的使用成本。
