钣金结构通风防护栅栏三维设计

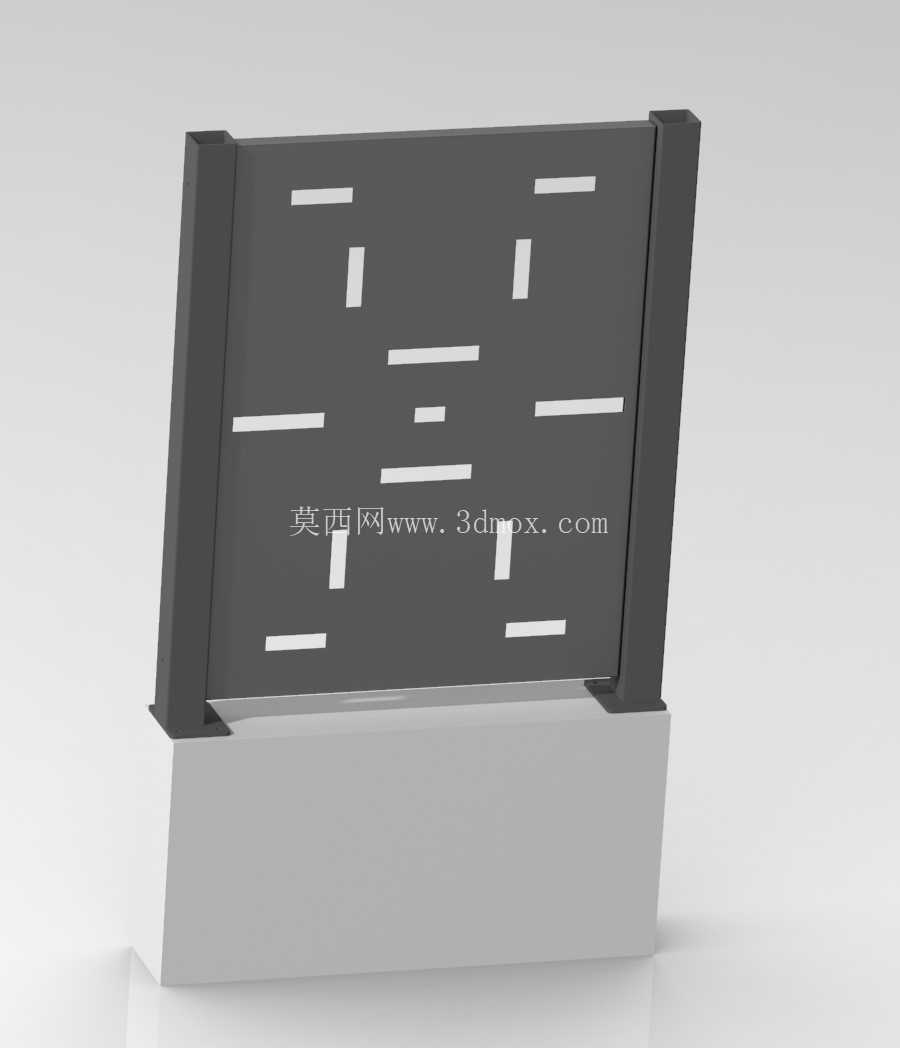

　　这款钣金材质的栅栏构件，在工业场景中多配套于设备通风口、防护隔断区域使用，核心作用是在保障气流顺畅通过的同时，阻挡大体积异物进入设备内部，或是在生产区域划分中起到物理隔离防护的作用，常见于机电设备柜体、生产线防护围挡、通风系统出风口等位置。从实际使用需求出发，设计时首先要平衡通风效率与防护强度的关系，栅栏上的条形开孔采用错落排布的方式，既避免了直通孔洞带来的结构强度削弱问题，也能在相同开孔面积下提升异物遮挡的概率，不会因为开孔过于规整导致大尺寸杂物直接穿过间隙。

　　整体结构采用两侧立柱加底部安装基座的形式，两侧的立式支撑结构直接与底部基座做一体化钣金折弯处理，省去了额外的拼接焊缝，既减少了加工工序，也能提升整体结构的抗形变能力，在受到侧向冲击力时，力可以顺着立柱直接传导到底部安装基座，不会在拼接位置出现应力集中断裂的问题。安装边界方面，底部基座预留了足够的平面安装区域，可通过螺栓紧固或者焊接的方式固定在安装基面，两侧立柱的顶端可根据实际安装场景选配连接横梁，适配不同高度的防护需求，不需要额外修改主体结构就能完成不同安装场景的适配。

　　设计过程中针对钣金加工的工艺特性做了专门优化，所有折弯位置都预留了符合钣金加工要求的折弯半径，避免折弯时出现板材开裂的问题，条形开孔的边缘都做了去毛刺处理，防止安装和使用过程中划伤操作人员，同时开孔的排布避开了折弯应力集中区域，不会因为开孔位置不合理导致折弯时板材变形。从功能特性来看，这款栅栏的钣金结构相比传统铸造栅栏重量更轻，安装搬运的难度更低，同时钣金材质的表面处理适应性更强，可以根据使用环境做喷塑、镀锌、喷漆等不同的表面处理，适配潮湿、多粉尘、有腐蚀介质等不同的工业使用场景。

　　在结构强度校核时，重点考虑了人员倚靠、异物撞击的常见受力场景，两侧立柱的板材厚度经过选型验证，在承受常规侧向推力时不会出现明显形变，底部基座的接触面积足够大，安装后不会因为局部压强过大导致安装基面损坏。实际选型使用时，可根据通风量的需求调整条形开孔的宽度与间距，在防护要求较高的场景下可缩小开孔间隙，在通风量要求较大的场景下可适当加大开孔占比，主体的支撑结构不需要做大幅修改，只需要调整开孔参数就能快速适配不同的使用需求，大幅降低了衍生型号的设计成本。另外这款栅栏的结构没有复杂的曲面特征，所有特征都适配常规钣金加工设备的加工范围，不需要开模就能完成小批量生产，生产周期短，成本可控，对于设备改造、临时防护搭建等需要快速交付的场景十分适配。在安装适配性上，两侧立柱的间距可以根据实际安装洞口的宽度做等比例缩放，底部基座的安装孔位可以根据现场的安装点位灵活调整，不需要重新设计整体结构，只需要修改对应参数就能完成适配，能够覆盖多数工业场景下的通风防护类栅栏使用需求。
