屋顶板吊装专用蟹钳式起重吊具结构

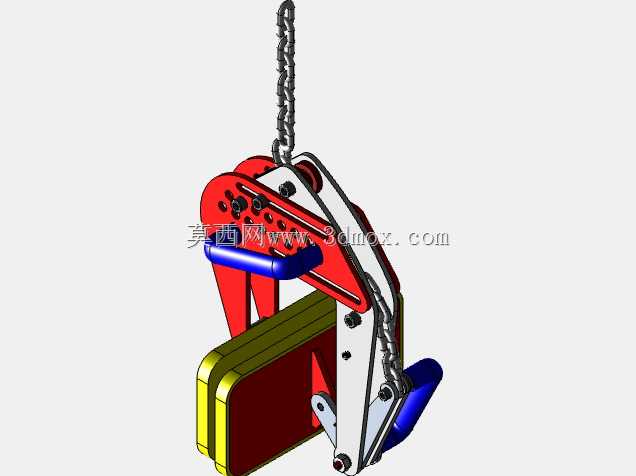

　　这款蟹钳式吊具的核心应用场景集中在建筑屋面施工、预制构件厂板材转运环节，专门针对大尺寸屋面板、复合顶板这类平面刚性板材的垂直吊装与短距离移位作业设计，区别于常规钢丝绳捆绑、磁吸吊具的作业逻辑，它依靠夹钳自身的机械自锁结构实现夹持，不需要额外的动力源驱动锁紧动作，在无外接气源、电源的野外屋面施工现场也能正常使用。从实际作业逻辑来看，吊具上端通过标准卸扣与起重链条连接，适配车间行吊、汽车吊、小型履带吊等常见起重设备的吊点接口，不需要额外制作过渡连接工装，现场挂接即可投入使用。

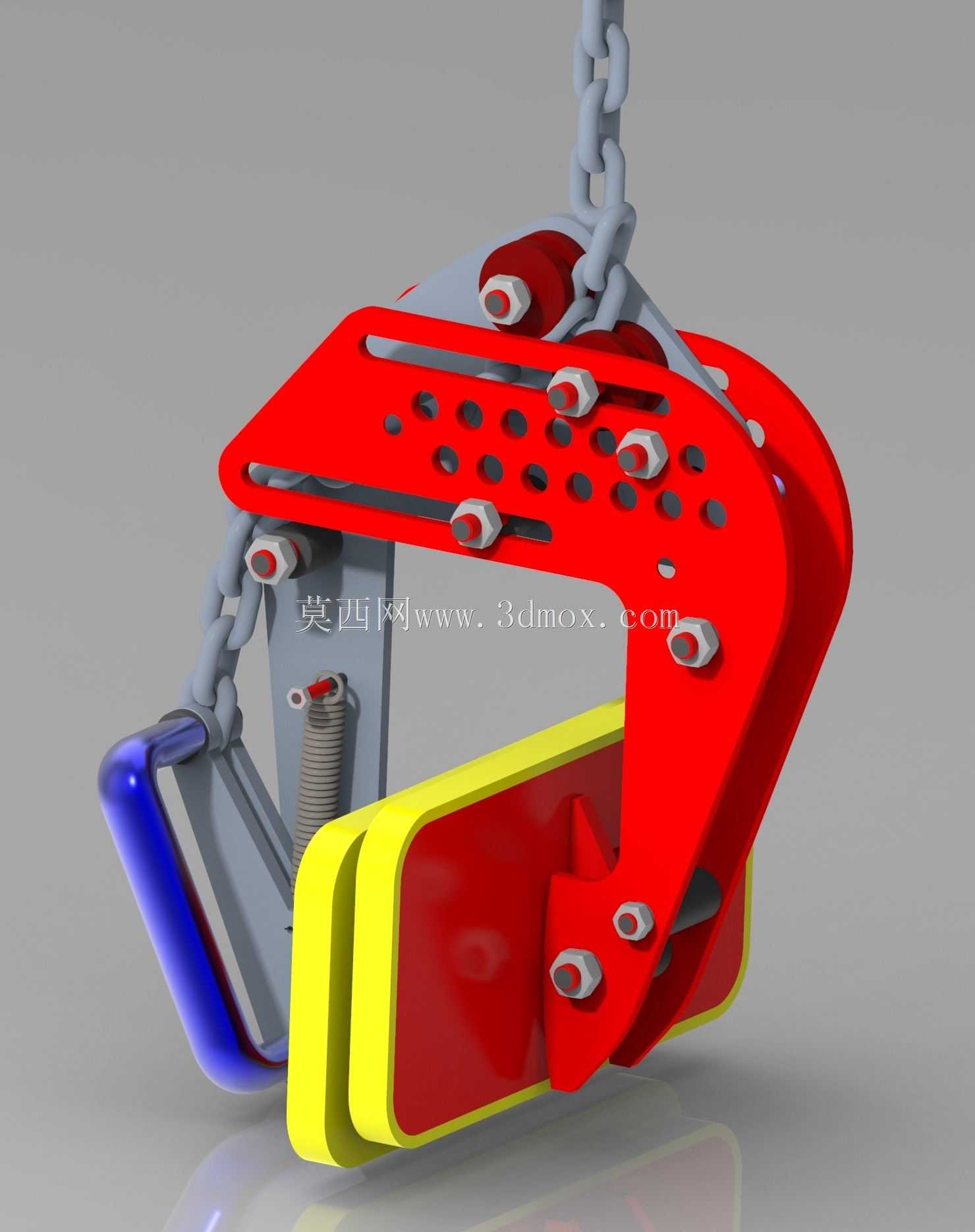

　　夹体的核心受力结构采用双侧对称板式设计，红色主钳体作为主要承力构件，板面开设多组规则排布的减重孔，在保证整体抗弯、抗扭截面模量满足额定起重量要求的前提下，尽可能降低吊具自身重量，减少起重设备的无效载荷消耗，同时减重孔也可作为现场检修时的观察位，方便操作人员查看内部铰接销轴的磨损情况。钳口位置的黄色接触块采用高摩擦系数的耐磨材质制作，接触表面做了防滑纹理处理，与被吊屋面板接触时不会出现硬接触刮伤板材表面涂层的问题，同时足够的摩擦系数能保证吊装过程中板材不会出现滑移、脱落的风险，钳口的开合行程经过适配设计，可覆盖常规预制屋面板的厚度区间，不需要针对不同厚度的同类型板材频繁调整夹持间隙。

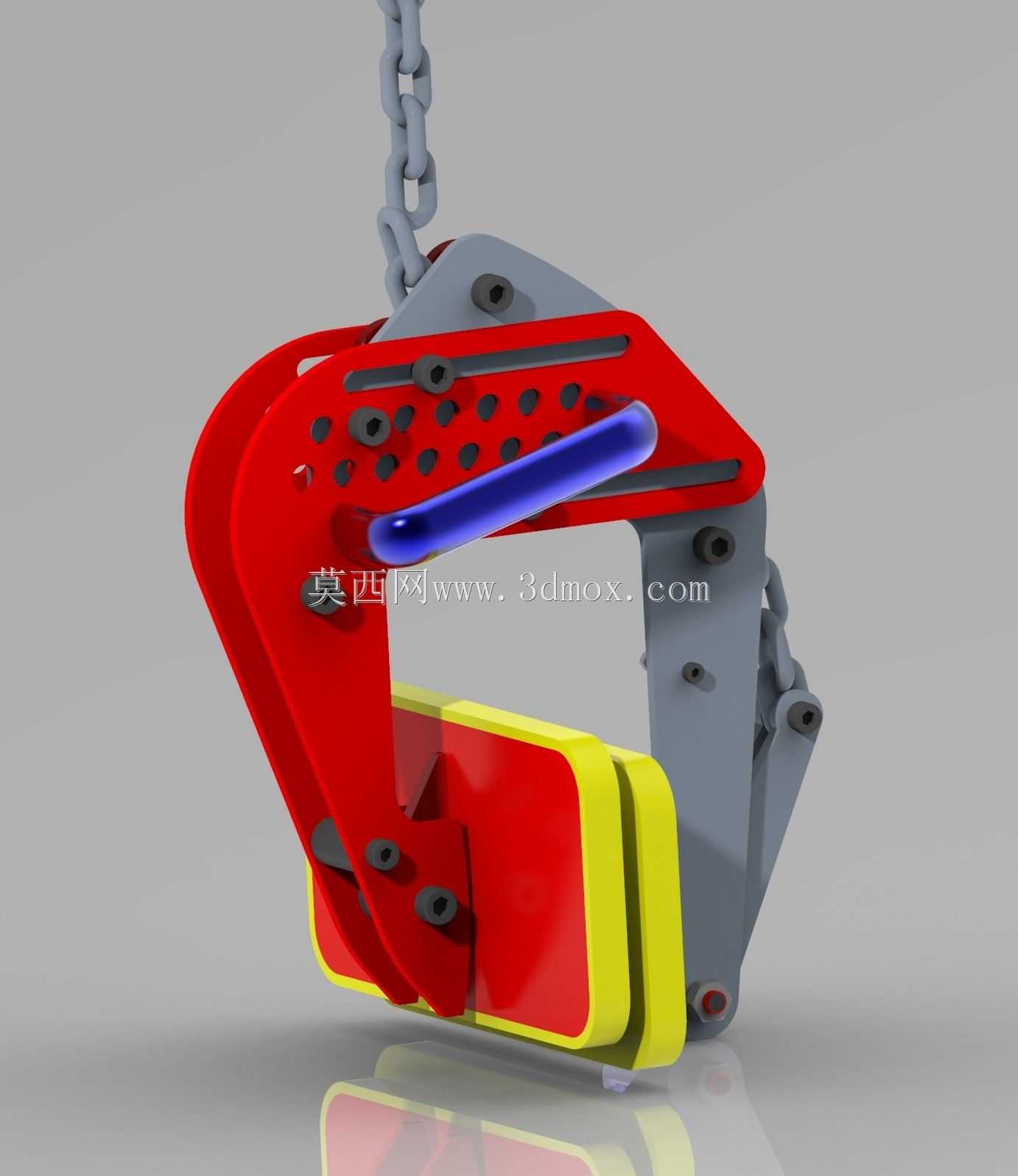

　　钳体侧面设置的蓝色手柄是手动开合操作位，在吊具未承载状态下，操作人员可扳动手柄打开钳口，对准板材边缘位置放入后松开手柄，随着起重设备起升，吊具承受的拉力会通过铰接连杆结构转化为钳口的夹紧力，起升载荷越大，钳口产生的夹持正压力就越高，形成可靠的机械自锁，完全避免作业过程中钳口松脱的风险。内部的复位弹簧结构主要用于空载状态下的钳口复位，方便吊具在完成一次吊装后快速张开，进行下一次板材的夹持作业，不需要人工反复撬动钳体调整开合状态，能有效提升现场吊装的作业效率。从安装边界来看，吊具整体的横向宽度、竖直方向的闭合高度都经过紧凑化设计，在车间内堆垛存放屋面板时，吊具可以顺利插入板材之间的预留间隙，不需要额外抬高堆垛的层间间距，能节省预制构件厂的仓储堆垛空间；铰接位置的销轴都做了防脱限位设计，现场长期作业不会出现销轴窜出脱落的问题，所有转动配合位置都预留了润滑注油通道，日常维护时只需要定期注入润滑脂，就能保证铰接动作的顺畅，避免出现卡滞影响夹持动作。

　　在实际屋面施工场景中，单块屋面板的吊装通常会配套2-4台同规格的该型吊具对称布置，保证板材起吊后保持水平状态，避免单侧受力不均导致板材弯折变形，吊具与起重链条之间的连接角度也做了适配优化，在额定起重量对应的允许吊装角度范围内，钳体不会出现侧向偏载，保证夹持力均匀分布在接触面上。不同于普通的竖吊钢板钳，这款吊具的钳口接触面积更大，针对屋面板这类内部可能存在夹芯层、表面强度不高的材料做了压强优化，不会因为夹持力集中导致板材局部压溃破损，同时钳体的轮廓做了圆角过渡处理，吊装过程中碰到相邻板材或者屋面结构时，不会刮碰损坏已安装完成的屋面构件。
