实验型消音降噪柜体结构设计

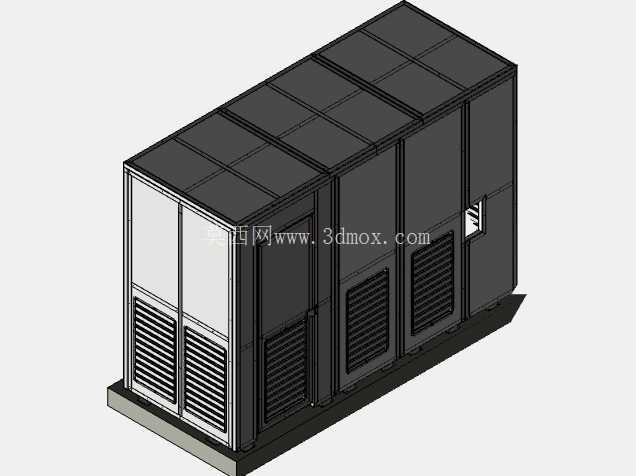

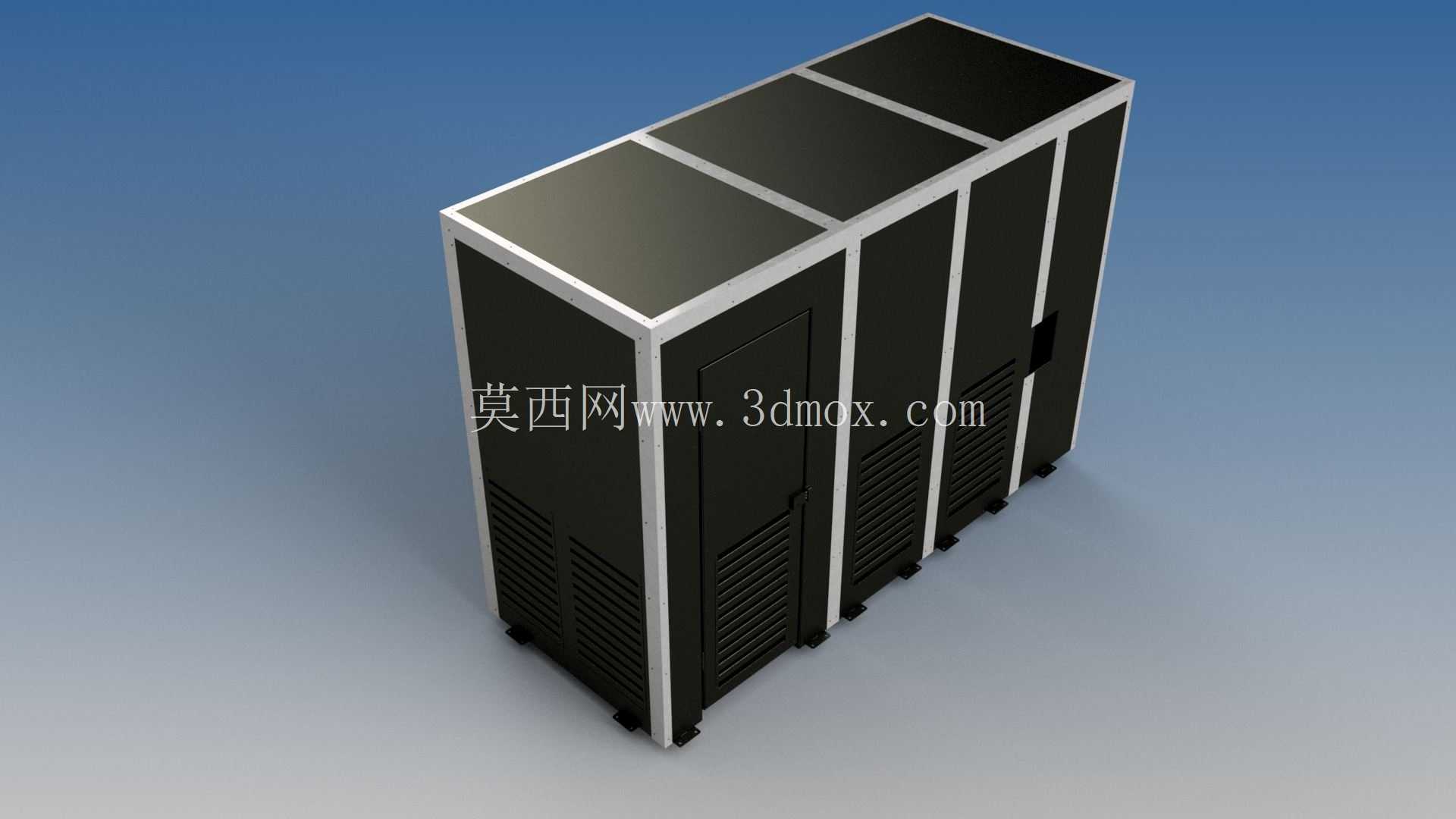

　　这款消音柜体的三维结构设计，核心面向工业实验场景下的噪声源隔离需求，在很多动力测试、小型设备运行实验的现场，动力元件、测试样机运行时产生的宽频噪声会干扰周边实验数据采集，也会对现场作业人员的听觉造成持续性损伤，这类独立式消音柜体就是为了在不改动原有实验场地布局的前提下，快速搭建局部低噪声实验空间。从结构布局来看，整体采用多舱段拼接式设计，四个独立舱室沿长度方向并排布置，相邻舱室之间采用密封型材做隔断，既可以根据实验需求单独启用单个舱室放置不同噪声等级的测试件，也可以打通隔断形成大容积的封闭空间，适配不同尺寸的实验对象。

　　柜体框架采用标准铝型材搭建，型材拼接处预留了密封胶条的安装槽位，所有外覆面板都采用三明治夹芯结构，外层为冷轧钢板做静电喷塑处理，中间填充梯度密度的吸音棉，内层为穿孔率经过计算的镀锌穿孔板，这种结构可以同时对中高频空气噪声和低频结构传声做有效阻隔，避免噪声通过柜体结构向外衍射。柜体下部设计了通长的通风消声百叶，百叶的叶片角度经过倾斜设计，既可以保证舱内设备运行时的散热通风需求，让舱内的热空气可以顺着百叶通道自然排出，又可以在通风通道内形成折线型的声路，让声波在通道内多次反射被吸音材料消耗，避免噪声直接从通风口外泄，解决了封闭柜体散热与隔音的核心矛盾。柜体顶部为整块平整的密封盖板，盖板与框架之间采用快拆式压块固定，方便后期从顶部吊装尺寸较大的实验设备进入舱内，不需要拆解整个柜体框架。每个舱室的正面都预留了密封门的安装位，门体采用与侧壁一致的夹芯隔音结构，门与门框之间采用双道EPDM密封胶条，关闭后可以实现完全的声密封，门体上还预留了观察窗的安装位置，可以根据需求加装双层中空隔音玻璃，方便在不开启柜门的情况下观察舱内设备的运行状态。

　　从安装边界来看，柜体底部设计了可调式支撑脚，单个支撑脚的调节行程为50mm，可以适配地面不平整的实验场地，保证柜体整体处于水平状态，避免舱门因为柜体倾斜出现密封不严的问题；柜体整体的宽度方向预留了100mm的安装间隙，方便现场拼接时调整相邻柜体的对齐度，所有外部连接的管线都可以从柜体底部的预留穿线孔进入舱内，穿线孔处配置了隔音密封塞，穿线后可以填充密封胶阻断声桥。在设计思路上，这款柜体没有采用传统焊接式的整体柜体结构，而是全部采用螺栓拼接的装配式设计，所有零部件都可以拆解成平板状态运输，到现场后不需要大型吊装设备，两名作业人员就可以在半天内完成整体组装，大幅降低了运输和现场安装的成本。

　　同时，所有的隔音面板都采用模块化设计，后期如果某一块面板出现磕碰损坏，不需要整体更换柜体，只需要拆解对应位置的压块就可以更换新的面板，维护成本更低。在实际应用中，这类柜体除了用于实验室的噪声测试场景，也可以直接放置在生产车间内，为小型高噪声设备比如小型空压机、液压站、测试用电机等提供独立的隔音空间，不需要单独搭建隔音房就可以把设备周边的噪声降到职业健康标准要求的范围内，对于场地紧张、不方便做整体隔音改造的生产车间来说，这种独立式消音柜体的适配性更强。柜体的外表面没有多余的突出结构，整体外观规整，可以直接放置在办公区与生产区的过渡位置，不会破坏场地的整体视觉效果。在结构强度校核上，框架的铝型材选型充分考虑了顶部盖板和侧壁面板的承重，同时预留了在舱内安装设备固定支架的载荷余量，单个舱室的内部承重可以达到200kg，完全满足大多数小型实验设备和工业辅助设备的放置需求。柜体的边角位置都做了圆弧过渡处理，避免现场作业人员磕碰受伤，符合工业设备的安全设计规范。
