工业级PSW钣金电气控制柜结构设计

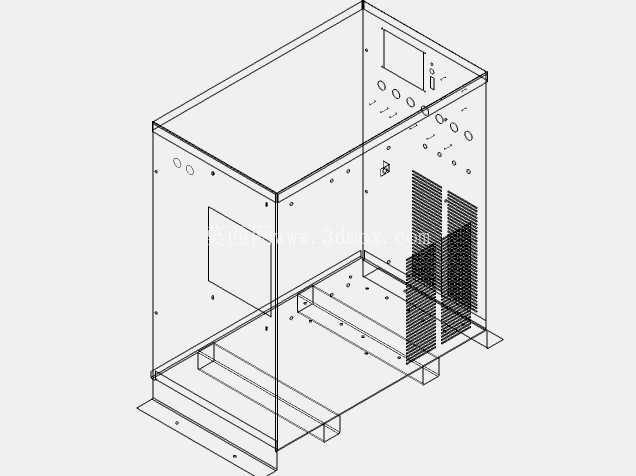

　　这款PSW柜体采用全钣金拼接点焊工艺成型，是工业现场电气控制回路集成的核心承载壳体，常见于中小型压铸生产单元、车间辅助设备集群的配电与信号管控场景，用来容纳断路器、接触器、PLC控制模块、接线端子排等核心电气元件，同时为柜内元件提供可靠的物理防护与电磁屏蔽基础。从结构设计逻辑来看，整体采用开放式等轴测布局呈现的框架式结构，底部预留了高出安装基准面的支撑脚结构，一方面可以避免车间地面的积水、积尘直接侵入柜体底部缝隙，另一方面也给底部进出线的电缆弯折预留了足够的操作空间，支撑脚的安装孔位完全匹配工业现场常用的槽钢安装基座、混凝土预埋螺栓的间距标准，不需要现场二次打孔改孔就能完成固定。

　　柜体侧板采用整板折弯成型，减少了不必要的拼接缝隙，所有拼接位置均采用点焊连接工艺，相比满焊结构既控制了焊接变形量，也能保证柜体整体的结构刚度，在车间常规的设备振动环境下不会出现连接位松脱、缝隙扩大的问题。柜体正面预留了多组不同规格的安装孔位，上方的矩形开孔用来嵌入安装人机交互显示屏，周边的小圆孔对应控制按钮、状态指示灯、急停开关的安装尺寸，孔位间距严格遵循电气元件的安装安全间隙要求，避免相邻元件安装后出现操作干涉、绝缘距离不足的问题。

　　柜体内部后侧预留了竖向的安装梁固定位，用来固定DIN导轨与元件安装板，安装梁上的长条调节孔可以适配不同深度尺寸的元件安装，不管是薄型接线端子还是厚度较大的变频器模块，都能通过调整安装梁的前后位置找到合适的固定点，不会出现柜门关闭时与元件干涉的情况。柜体下部预留了通风格栅区域，对应柜内散热风道的进风位置，格栅的冲孔尺寸经过考量，既能保证足够的通风面积满足柜内发热元件的散热需求，也能阻挡车间内较大的金属切屑、杂物飘入柜内造成电气短路风险。

　　从安装边界来看，柜体整体的外形尺寸适配车间常规的电控柜安装空间，侧面预留的并柜连接孔位可以实现多台同规格柜体的并排拼接，满足多回路控制系统的扩容需求，柜体顶部的整板结构可以直接安装顶部走线槽或者吊装吊环，方便现场的吊装就位与顶部布线作业。在实际使用场景中，这类点焊钣金柜体相比一体折弯成型的密封柜，成本控制更优，同时结构强度完全满足车间非强腐蚀、非高粉尘的常规工业环境使用要求，所有板件的折弯圆角均采用行业通用的钣金折弯工艺参数，不需要特殊的折弯模具就能完成加工，点焊的点位分布经过受力校核，在柜体满载元件的重量负载下，不会出现框架变形、门板错位的问题。门板位置的预留安装位可以适配常规的锁具与铰链，保证柜门开启关闭的顺畅度，同时柜内的接地螺柱位置预留合理，方便所有金属构件的等电位连接，满足电气安全规范的要求。
