建筑角型材照明装置安装固定支架结构

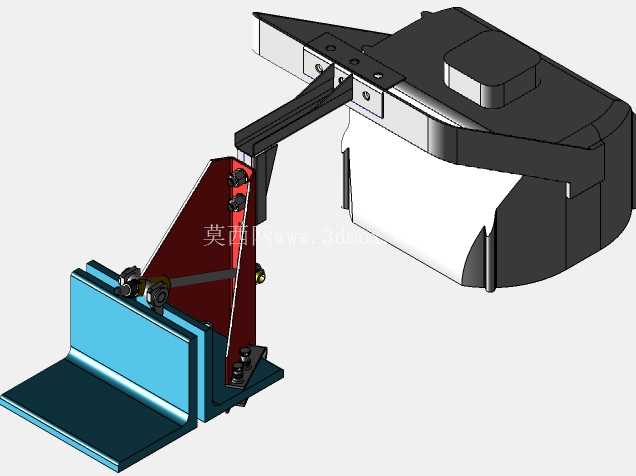

　　在建筑外立面照明施工场景中，角型材作为建筑边角处常见的结构基材，其非平面的安装基面一直是照明设备固定的难点，常规平板式安装支架无法贴合角型材的折角结构，容易出现固定不牢、照明角度偏移、长期受外力松动脱落的问题，这款安装固定支架正是针对该类场景开发的专用支撑构件。从结构设计逻辑来看，支架底部采用L型折边底座，两个垂直的安装面可完全贴合角型材的两个相邻立面，底座上预留的多组安装孔位支持螺栓穿透式固定，也可适配抱箍式卡接安装，能够兼容不同壁厚的角钢、角铝类型材，无需在建筑基材上额外焊接转接件，大幅降低现场施工的改造工作量。

　　支架中部设置了可调节角度的支撑臂结构，支撑臂与底座之间通过铰接轴连接，配合侧边的锁紧螺栓，可实现0到75度范围内的角度无级调节，能够根据照明设备的投射需求灵活调整俯仰角度，调整到位后锁紧螺栓即可提供足够的锁止力矩，避免户外风力载荷导致的角度偏移。支架上部的设备安装板采用平面式设计，预留了多组间距可调的安装孔，可适配不同尺寸规格的投光灯、洗墙灯等照明设备，安装板与支撑臂之间设置了加强筋结构，可提升整体结构的抗扭强度，即使在高空强风环境下也能保证设备安装的稳定性。

　　从安装边界来看，底座的两个折边宽度控制在合理范围，不会超出角型材的立面宽度，避免突出建筑结构影响外立面美观度，整体支架的外伸长度经过优化，既保证照明设备有足够的投射距离，又不会因外伸过长导致力矩过大增加固定点的载荷。在实际使用过程中，该支架可直接预装在照明设备上，现场施工时仅需将底座贴合角型材锁紧紧固件即可完成安装，相比传统的现场焊接支架的方式，安装效率可提升60%以上，同时可拆卸的结构也方便后期照明设备的维护与角度调整。结构设计上充分考虑了户外使用的工况，所有铰接点与安装孔位都做了余量设计，可适配不同规格的紧固件，支架的板材厚度经过载荷计算，在保证结构强度的前提下尽可能控制自重，降低高空安装的作业难度与建筑基材的载荷负担。

　　针对角型材安装时可能存在的型材尺寸公差，底座的安装孔采用长圆孔设计，可在一定范围内调整安装位置，补偿型材的制造误差与现场安装的定位偏差，降低现场施工的对位难度。支撑臂的截面采用槽型结构，相比平板式支撑具备更高的抗弯强度，同时槽型内部可预留走线空间，照明设备的供电线缆可沿支撑臂内部排布，避免线缆外露受日晒雨淋老化，提升整体布线的整洁度与安全性。在载荷性能方面，经过结构校核，该支架可稳定承载重量在5kg以内的照明设备，完全覆盖常规户外建筑照明所用投光灯、射灯的重量范围，在12级风力的模拟载荷测试下，支架结构无明显变形，固定点无松动，可满足大部分户外建筑外立面的照明安装需求。不同于通用型的平板安装支架，该结构专门针对角型材的安装基面做了适配设计，解决了角位安装时基面不平整、固定点受力不均的问题，无需额外加工转接板即可直接完成安装，在商业建筑边角照明、工业厂房角位照明、户外构筑物边角照明等场景下都具备很高的适配性。
