剧场8米跨度聚光灯吊挂桁架结构

在剧场演出、演播厅节目录制、大型户外演艺活动的现场，灯光吊挂系统是保障演出效果呈现的核心承载结构，本次涉及的8米长度桁架结构，正是针对中跨度聚光灯吊挂场景设计的专用承载构件。这类桁架的核心用途，是为吊挂式聚光灯提供稳定的安装载体，同时承担灯光线缆的布设通道功能，满足演出过程中多组灯光的位置排布、角度调整的承载需求，适配剧场主舞台面光、顶光区域的灯光吊挂作业，也可在临时搭建的演艺舞台上作为灯光承载主梁使用。

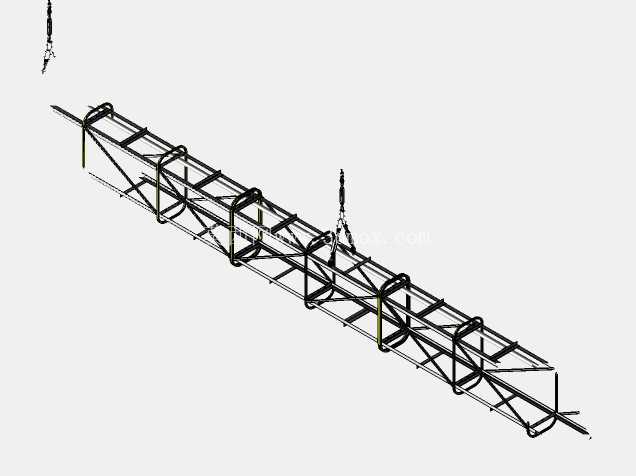

从结构设计思路来看，该桁架采用空间桁架受力体系，整体为长条状矩形截面构型，主弦杆采用等截面型材拼接，腹杆采用交叉斜撑布置形式，能够在控制整体自重的前提下，最大化提升结构的抗弯、抗扭刚度，避免灯光吊挂后出现结构下挠超标、侧向晃动的问题。桁架两端设置有专用吊挂连接节点，节点位置做了局部加强处理，通过吊具与上部剧场栅顶或者临时搭建的承载横梁连接，节点设计充分考虑了安装时的对位便利性，预留了足够的调节余量，能够适配不同现场的吊挂点间距偏差，降低现场安装的调整难度。

在功能特性层面，该桁架沿长度方向均匀设置了多组灯光安装挂点，挂点位置与腹杆受力节点重合，避免局部荷载直接作用在弦杆跨中造成局部变形，每个挂点可适配常规舞台聚光灯的吊挂夹具，能够满足不同功率、不同重量聚光灯的安装需求，挂点间距经过优化，既保证灯光排布的密度符合演出布光要求，又避免荷载过于集中造成局部受力过大。桁架的腹杆间隙预留了足够的线缆穿行空间，灯光供电线缆、信号线缆可沿桁架内部布设，无需额外设置线缆桥架，让现场布线更加规整，避免线缆外露影响舞台整体美观，同时也能减少线缆被剐蹭、拉扯造成的故障风险。

从安装边界与尺寸参数来看，该桁架整体有效长度为8米，截面尺寸经过受力验算确定，能够满足常规剧场顶光区域的跨度需求，单榀桁架的自重控制在人工辅助吊装设备可操作的范围内，无需大型起重设备即可完成现场拼装与吊挂作业。安装时需要注意，两端吊挂点的承载能力必须匹配桁架满载后的总荷载，吊挂点的水平度偏差需要控制在允许范围内，避免桁架出现侧向倾斜；桁架拼接时，相邻节段的连接螺栓必须按照规定扭矩紧固，连接面贴合紧密，防止使用过程中出现连接松动。在荷载布置方面，需要避免单组过重的灯光设备集中布置在桁架跨中位置，尽量按照对称均匀的原则排布灯具，让桁架各截面受力更加均衡，延长结构的使用寿命。

实际应用中，这类桁架除了固定安装在剧场内部的顶光、面光位置，也可根据演出需求进行临时组合搭建，通过多榀桁架拼接实现更大跨度的灯光承载，或者搭配升降吊点实现灯光架的整体升降调整，满足不同演出场景的布光高度需求。结构设计时充分考虑了剧场环境的使用特点，所有构件表面都做了对应的防腐、哑光处理，避免舞台灯光照射时产生反光影响演出效果，同时构件的棱角位置都做了圆弧过渡处理，防止安装作业时划伤施工人员或者剐蹭线缆。在日常维护层面，该桁架的结构形式简单，节点受力明确，日常检查时只需重点检查吊挂节点、连接螺栓的状态，以及弦杆、腹杆是否存在变形、开裂情况即可，维护成本较低，能够满足演艺场所长期高频使用的需求。
