带玻璃栏杆的工业用钢制楼梯结构

在工业厂房、大型商用建筑的竖向交通设计中，钢制楼梯的选型与结构设计直接关系到通行效率、安全冗余与后期维护成本，本次涉及的带玻璃栏杆钢楼梯，主要适配室内大层高空间的竖向连通需求，常见于厂房操作平台连通、商业空间夹层通行、设备检修通道搭建等场景，区别于传统全钢栏杆楼梯，玻璃栏板的配置在保证防护性能的同时，不会遮挡空间视线，能有效降低大跨度楼梯带来的空间压抑感。

从功能特性来看，该钢楼梯主体承载结构采用钢制构件焊接或栓接成型，踏步板可根据使用场景选择花纹钢板、格栅板或者铺装饰面的钢基板，单块踏步的承载冗余按照常规民用与工业通用通行标准设计，可满足单人携带常规工具通行的荷载要求，梯段的坡度设置兼顾通行舒适度与空间利用率，不会出现坡度过陡导致的通行吃力，也不会因坡度过缓占用过多的平面安装空间。配套的玻璃栏杆采用钢化夹胶玻璃作为栏板主体，扶手可搭配不锈钢或钢制喷塑构件，玻璃栏板与钢梯侧边的承重梁通过专用连接件固定，连接点的位置经过受力验算，避免出现栏板晃动、连接失效的问题，栏杆高度符合临边防护的通用要求，能有效防止人员意外跌落。

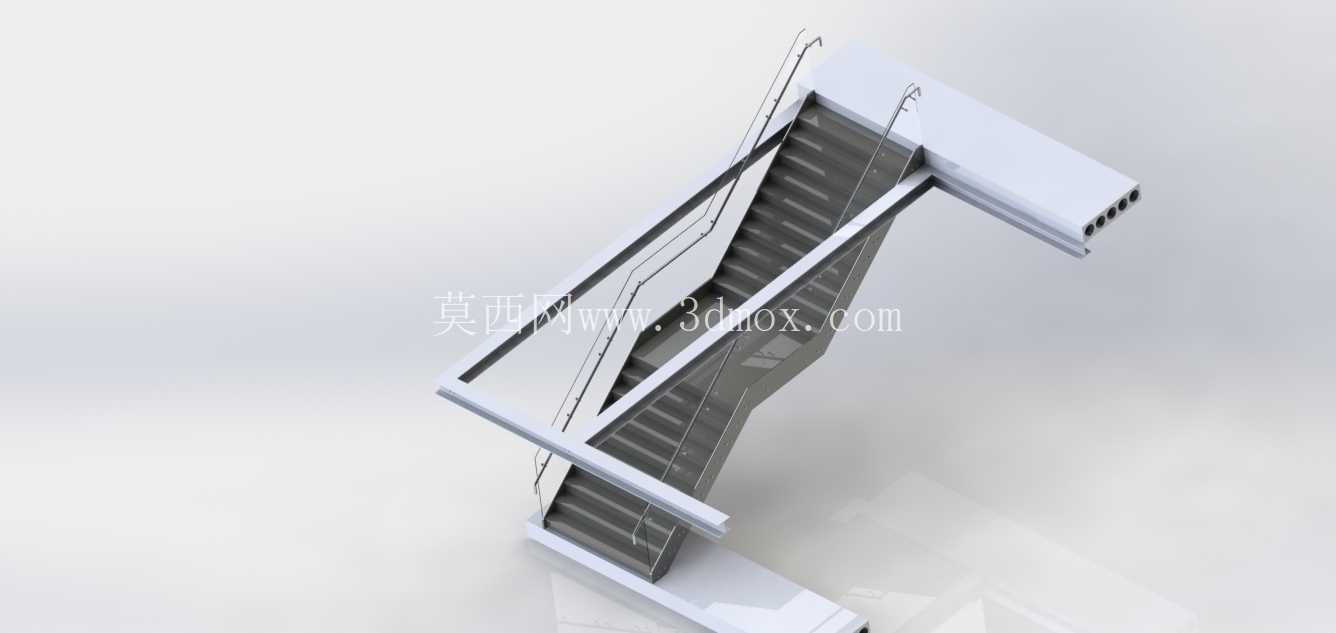

设计思路上，这款钢楼梯采用模块化的拆分逻辑，整个梯段可拆分为梯梁、踏步组件、栏杆安装基座、玻璃栏板、扶手段几个独立模块，在三维建模过程中，每个模块的连接接口都做了公差适配设计，方便现场安装时的误差调整，不需要在现场进行大量的焊接、切割作业，能有效缩短安装周期。建模时对钢构件的折弯、焊接位置做了细节还原，比如梯梁与踏步板的连接焊缝位置、栏杆基座与梯梁的栓接孔位、玻璃栏板的固定卡槽结构都做了1:1的还原，结构工程师可以直接在这个模型基础上调整梯段长度、踏步数量、栏杆高度，适配不同层高、不同洞口尺寸的安装场景，不需要从零开始搭建基础结构。

关于安装边界与外形尺寸的适配，这款钢楼梯的平面投影占用宽度根据梯段宽度确定，常规适配800mm到1200mm的通行宽度需求，梯段的水平投影长度根据层高调整，每级踏步的高度控制在150mm到180mm的舒适区间，踏步深度保持在250mm以上，保证行走时脚面有足够的支撑面。安装时需要在上下两端的连接位置预留承重预埋件，上端与上层平台的结构梁或者平台边梁固定，下端与地面的预埋钢板固定，整个楼梯的荷载通过两端的固定点传递到建筑主体结构上，不需要在梯段中间额外设置支撑柱，能节省梯段下方的空间利用率。玻璃栏板的安装需要在梯梁侧边提前预留固定螺栓孔，孔位的间距根据玻璃的受力计算确定，避免玻璃因固定点间距过大出现受力变形碎裂的问题，扶手段的连接位置做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险。

在实际工程应用中，这类带玻璃栏杆的钢楼梯相比传统混凝土楼梯自重更轻，对建筑主体的荷载要求更低，施工周期更短，相比全钢栏杆的楼梯视觉效果更通透，尤其适合对空间采光、视觉通透度有要求的场景，比如文创园区的夹层、工业厂房的参观通道、商业空间的消防备用梯等场景。建模过程中对所有钢构件的壁厚、玻璃的厚度都做了参数化设置，设计人员只需要调整对应的参数就能快速生成不同荷载等级的楼梯结构，不需要重新绘制每个构件的轮廓，能大幅提升结构设计的效率，同时模型中预留了与其他平台结构连接的接口，可以直接整合到整体建筑或者设备平台的装配模型中，做整体的干涉检查与受力模拟，避免现场安装时出现构件碰撞、安装空间不足的问题。
