水泥厂用四口轴流通风机结构设计

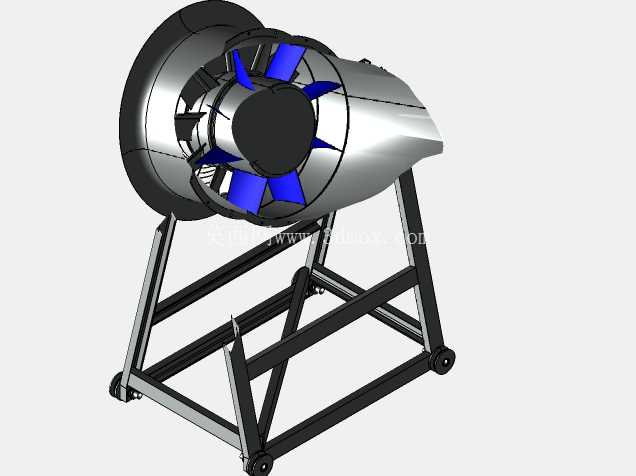

　　这款通风设备主要面向水泥生产厂区的作业点位通风需求设计，水泥生产过程中，水泥磨、熟料输送廊道、配料站等区域容易产生粉尘滞留、热量积聚的问题，常规民用通风设备无法适应高粉尘、连续运行的工况，该设备的结构设计完全围绕工业现场的严苛使用条件展开。从整体结构来看，设备采用轴流式通风布局，进风端设置流线型导流罩，能够有效降低进风紊流损失，避免大颗粒粉尘直接冲击叶片前缘，减少叶片磨损。叶轮部分采用六片后倾式叶片设计，叶片与轮毂的连接角度经过气流仿真优化，在保证通风量的前提下，降低运行时的气动噪声，叶片表面做圆弧过渡处理，不易积灰，适合多粉尘的厂区环境。

　　设备的支撑机架采用方管焊接结构，底部设置带锁止功能的脚轮，既可以在厂区内灵活移动，调整通风点位，也可以在固定位置锁止后稳定运行，机架的斜向支撑结构做了三角形加强设计，能够抵消风机运行时产生的振动，避免长期运行出现焊缝开裂的问题。设备的出风端采用四口分流结构，能够同时向四个不同方向输送气流，适合在狭长的输送廊道、封闭的料仓检修区域使用，单台设备即可覆盖多个作业面的通风需求，减少现场设备布设数量。

　　从安装边界来看，设备整体重心落在机架支撑面的中心区域，不需要额外做混凝土基础固定，只要放置在平整的硬化地面即可投入使用，进风端预留了足够的安全防护距离，避免杂物被吸入风机内部，出风端的四个接口可以对接柔性通风管，将气流引导至需要通风的具体点位，比如检修作业面、积尘死角区域。设计过程中重点考虑了设备的维护便捷性，叶轮与电机输出轴采用键连接加锁紧螺母的固定方式，拆卸时不需要专用工装即可完成叶片更换或者清灰作业，机架的焊接位置都做了打磨处理，没有尖锐棱角，避免现场安装维护时出现磕碰划伤。导流罩采用薄钢板冲压成型，与主机外壳采用螺栓连接，拆卸后可以直接清理进风侧积存的粉尘，不需要拆解整个风机主体。

　　在实际使用场景中，这类通风设备除了水泥厂的日常通风，也可以用于其他存在粉尘积聚的工业车间临时通风、设备检修时的换气作业，移动灵活的特性让它不需要固定安装管线，能够随作业点位的变化快速转移。设备的叶轮动平衡按照工业通风设备的标准做了校准，运行时的振动幅度控制在允许范围内，不会因为长期振动导致连接螺栓松动，机架底部的脚轮采用耐磨橡胶材质，在水泥地面移动时不会产生过大噪声，也不会刮伤地面。四口出风的设计相比单出口轴流风机，气流覆盖范围更广，在封闭空间内使用时，能够更快带动空气循环，降低区域内的粉尘浓度，改善作业人员的工作环境。设计时还考虑了设备的吊装需求，机架上方预留了吊装点位，需要转移到高层作业面时，可以直接通过吊装孔起吊，不需要额外捆绑吊点，提升现场转运的安全性。整体结构没有采用复杂的异形零件，大部分结构件都是常规型材加工而成，后期维护更换配件的成本较低，适合工业现场的长期使用需求。
