食品加工厂用GSX-4小型除尘装置

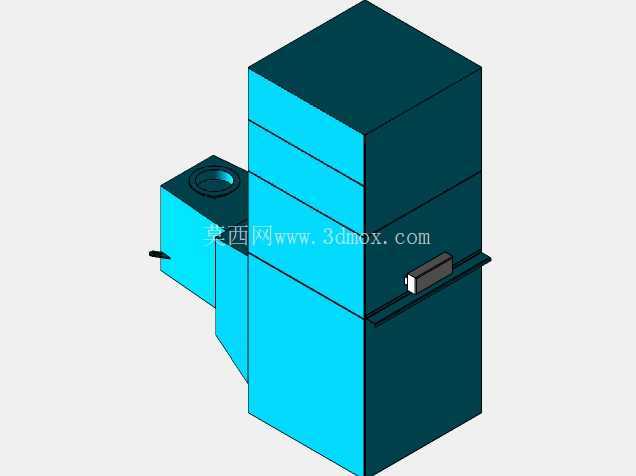

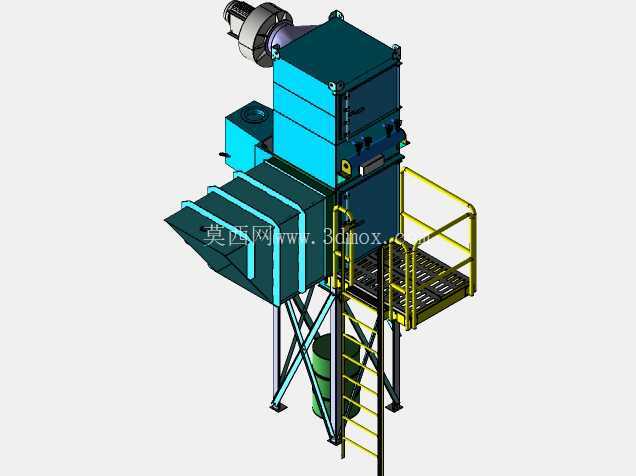

在食品加工的粉料处理工段，尤其是面粉、糖粉这类粒径小、易飘散的物料输送、筛分、投料环节，无组织排放的粉尘不仅会造成车间物料损耗，还会带来职业健康隐患，甚至在密闭空间达到一定浓度后存在爆燃风险，这类小型除尘装置正是针对这类中小规模产尘点的局部除尘需求设计的。从结构布局来看，该装置采用立式集成设计，上部为过滤仓段，侧面集成引风动力单元，下部为锥斗式集灰段，配套钢制支架支撑，整体占地尺寸控制在较小范围，不需要单独搭建大型设备基础，可直接布置在产尘设备旁侧，对接产尘点的吸尘罩接口即可投入使用，适配车间内零散产尘点的灵活布置需求，不需要对现有车间布局做大规模改造。

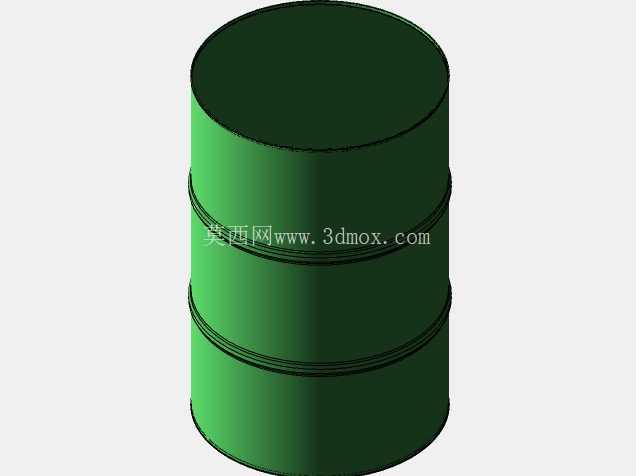

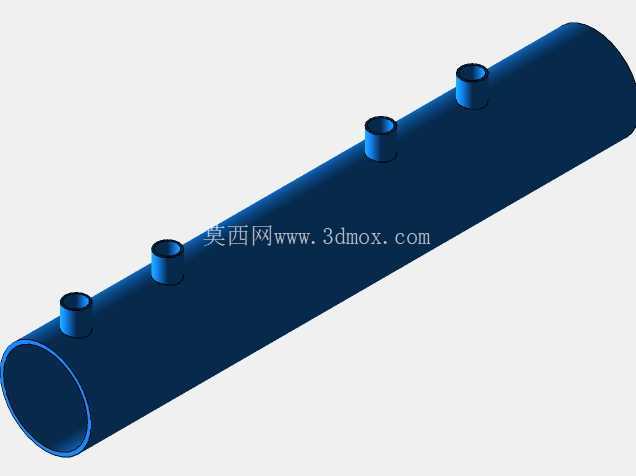

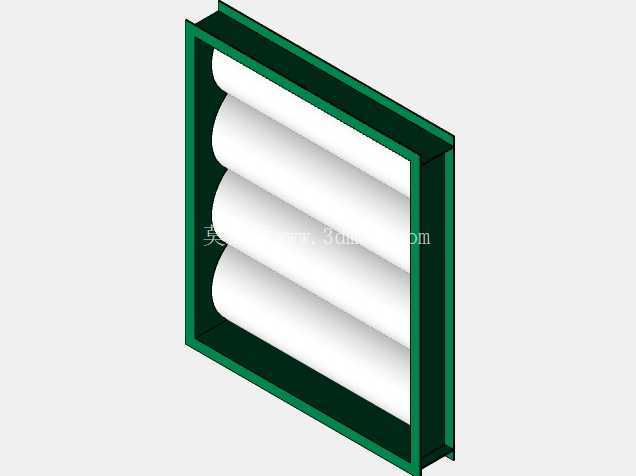

设备的核心功能是通过引风单元形成局部负压，将含尘空气从吸尘口吸入设备内部，含尘气流进入过滤仓后，经过滤元件拦截，粉尘被阻留在过滤元件外侧，净化后的空气则通过引风单元排出，可直接实现车间内空气循环，不需要额外铺设外排风管，减少冬季车间热量损耗，尤其适合北方地区的食品加工车间使用。被拦截下来的粉尘随着设备运行，通过脉冲喷吹或者机械振打（该结构适配小型设备的振打清灰结构）落入下部锥斗，锥斗下方配置储灰桶，可定期拉出清理收集的粉料，对于食品加工场景，收集的面粉、糖粉若未被污染还可回收利用，减少物料浪费。

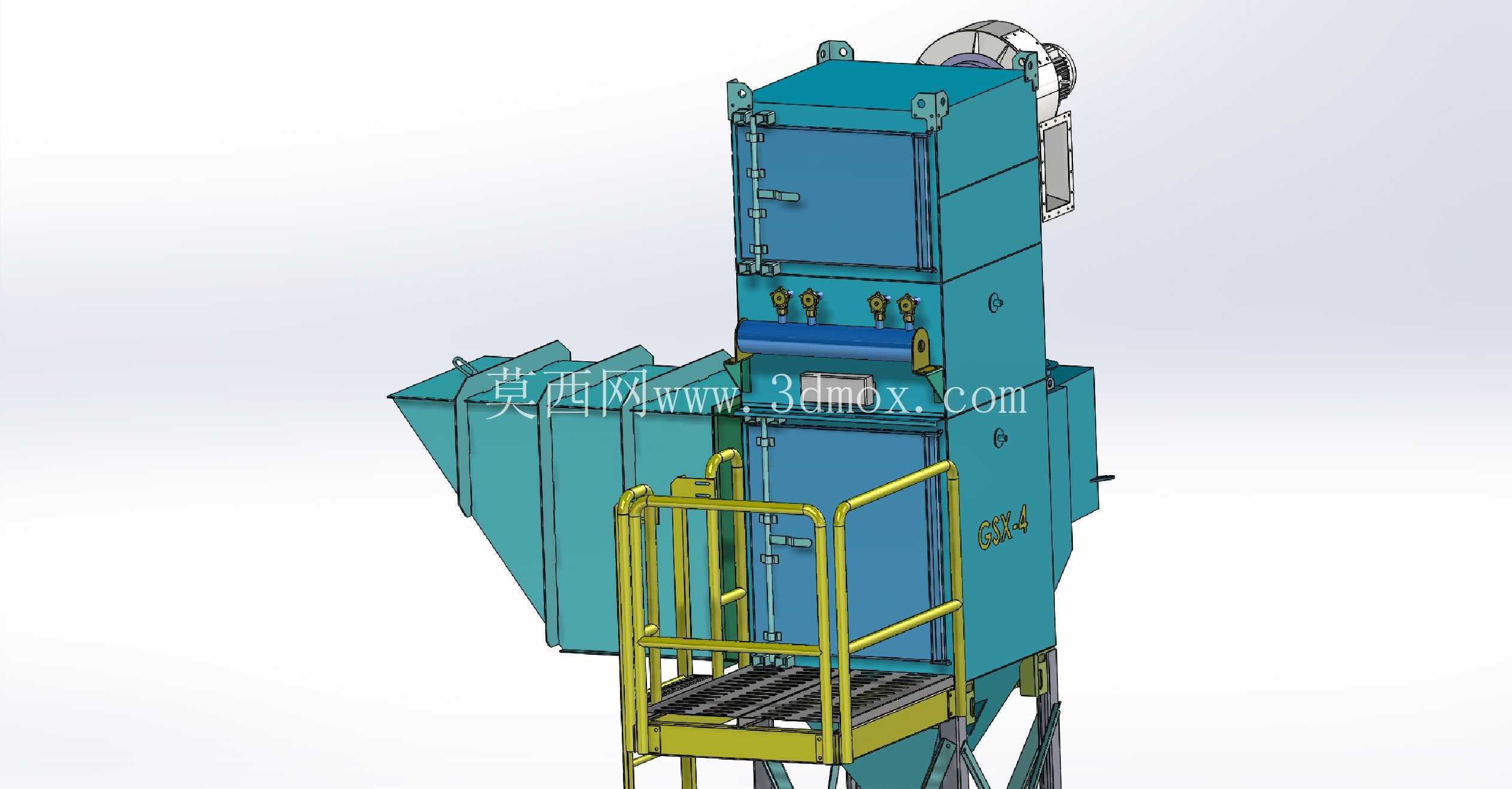

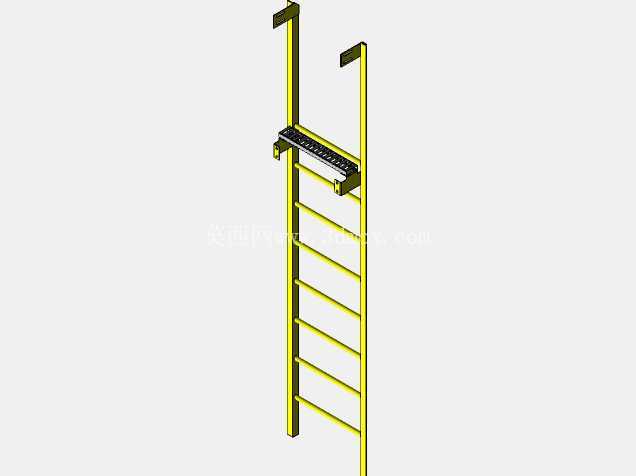

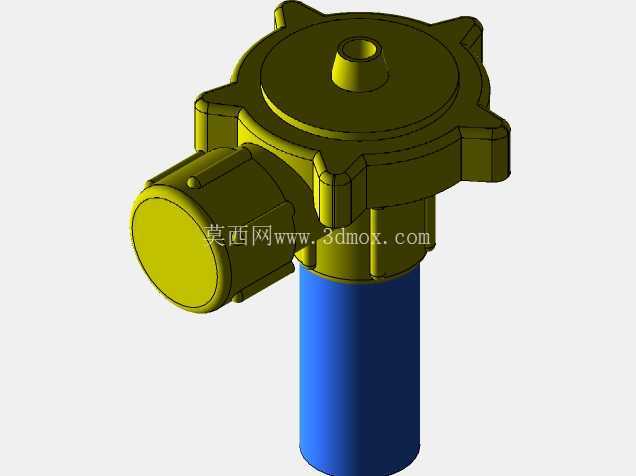

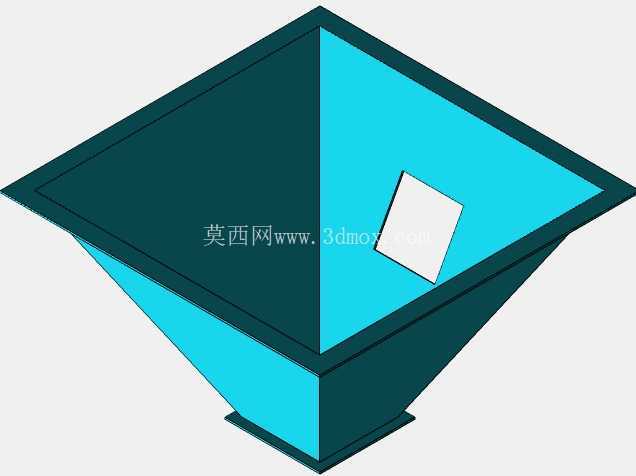

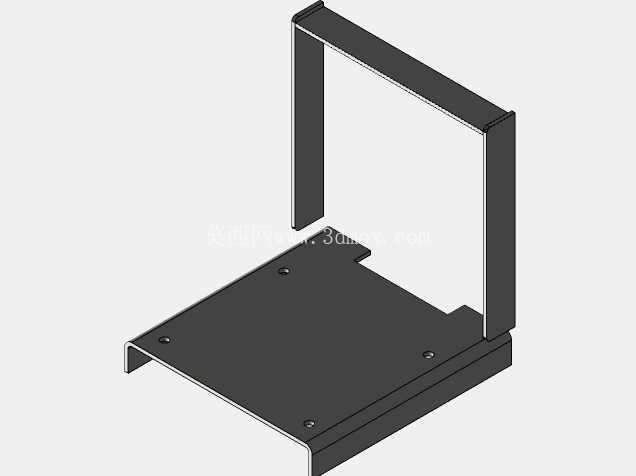

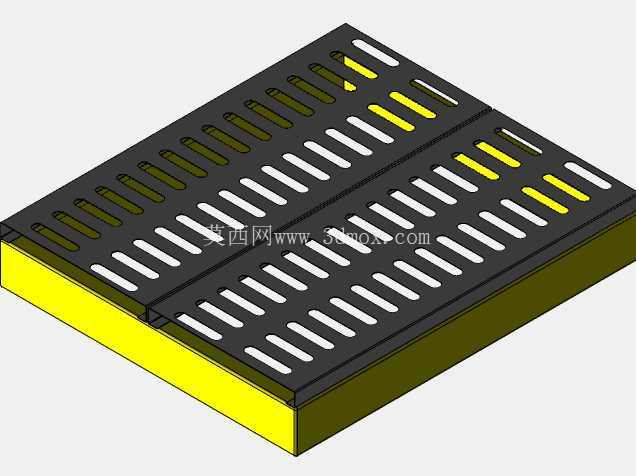

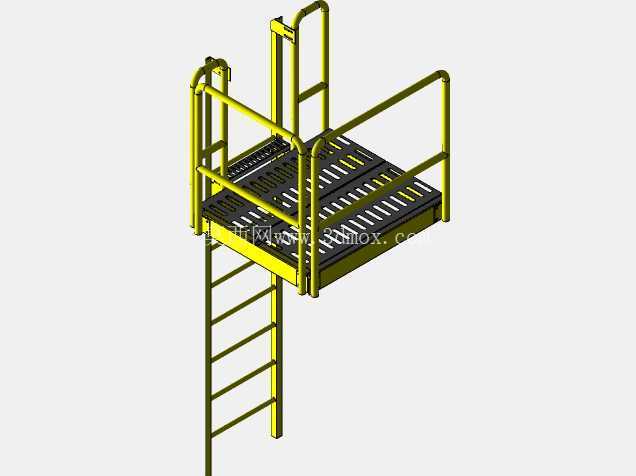

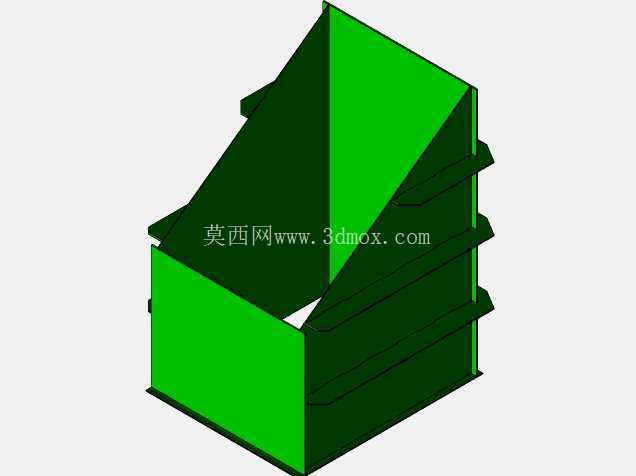

从设计细节来看，设备侧面配置了带护栏的操作检修平台，配套直爬梯直达平台位置，方便操作人员定期检查过滤元件状态、更换滤材或者检修上部的引风动力单元，平台采用格栅板设计，避免积尘，同时减轻平台自重。护栏高度符合工业操作平台的安全规范，爬梯踏步间距均匀，满足日常检修的通行需求。设备整体外壳采用薄壁钢板折弯焊接成型，所有拼接位置做密封处理，避免含尘空气从缝隙泄漏，外表面做涂装处理，适应食品车间的清洁要求，可直接用湿布擦拭表面积尘。锥斗段的倾斜角度大于粉料的自然安息角，确保收集的粉尘能够顺利滑落到下方储灰桶，不会在锥斗内壁搭桥积灰，减少人工清理锥斗的频次。

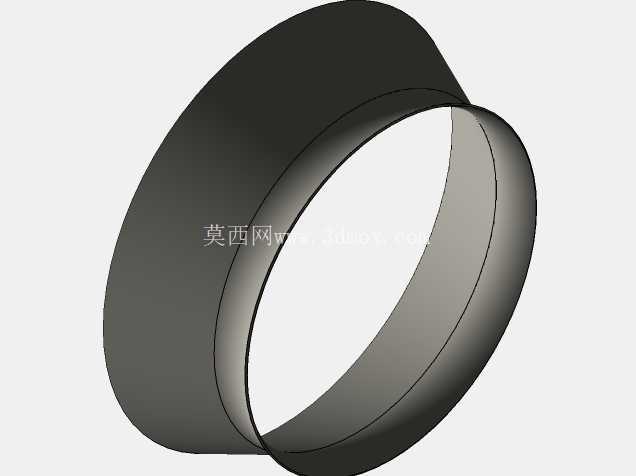

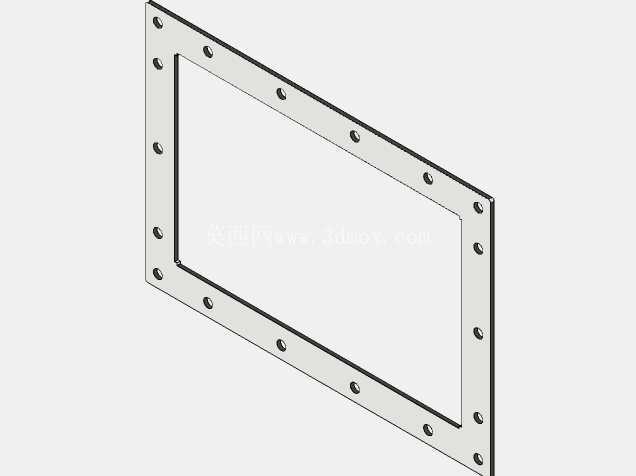

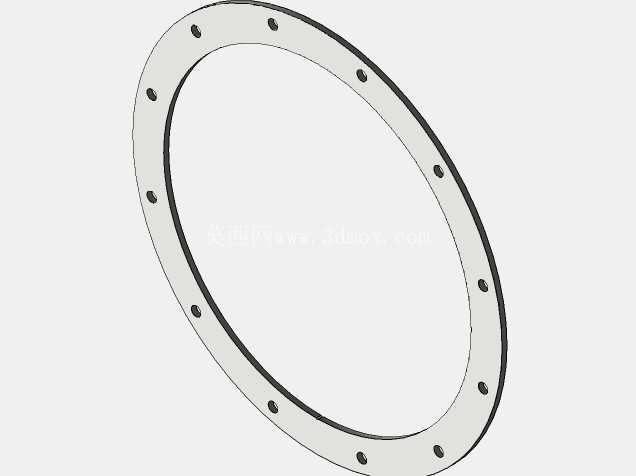

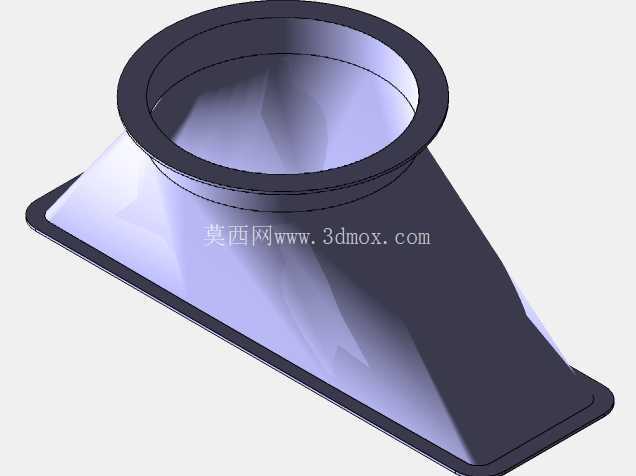

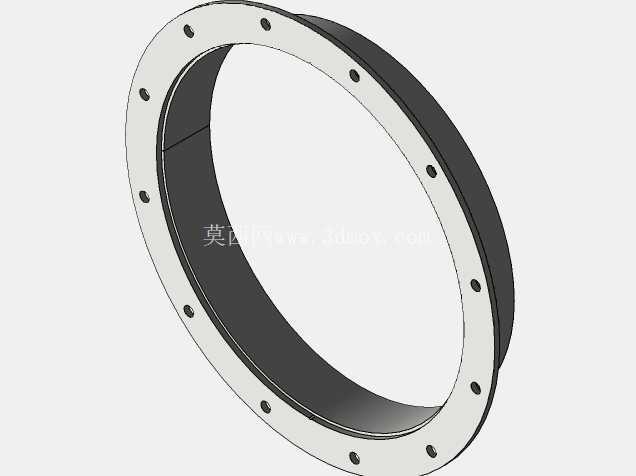

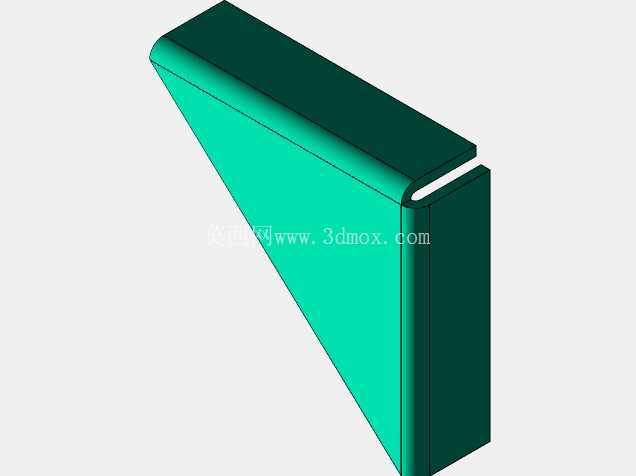

安装边界方面，该设备的支架支脚采用螺栓固定在地面即可，不需要预埋地脚螺栓，设备总高度适配常规4米左右层高的标准工业厂房，引风单元的接线位置预留于设备侧部，可直接对接车间380V工业供电回路，吸尘口采用标准法兰接口，可根据现场实际需求对接不同管径的吸尘风管，覆盖半径5米范围内的1-2个产尘点，单台设备的处理风量可满足小型投料站、筛分机这类单机设备的除尘需求。不同于大型集中式除尘系统需要铺设横跨车间的风管，该小型集成式除尘装置的风路短，风阻损失小，配套的引风电机功率更低，运行能耗相比集中除尘系统降低40%以上，适合中小型食品加工车间、小型粮食加工点的零散产尘点除尘使用。

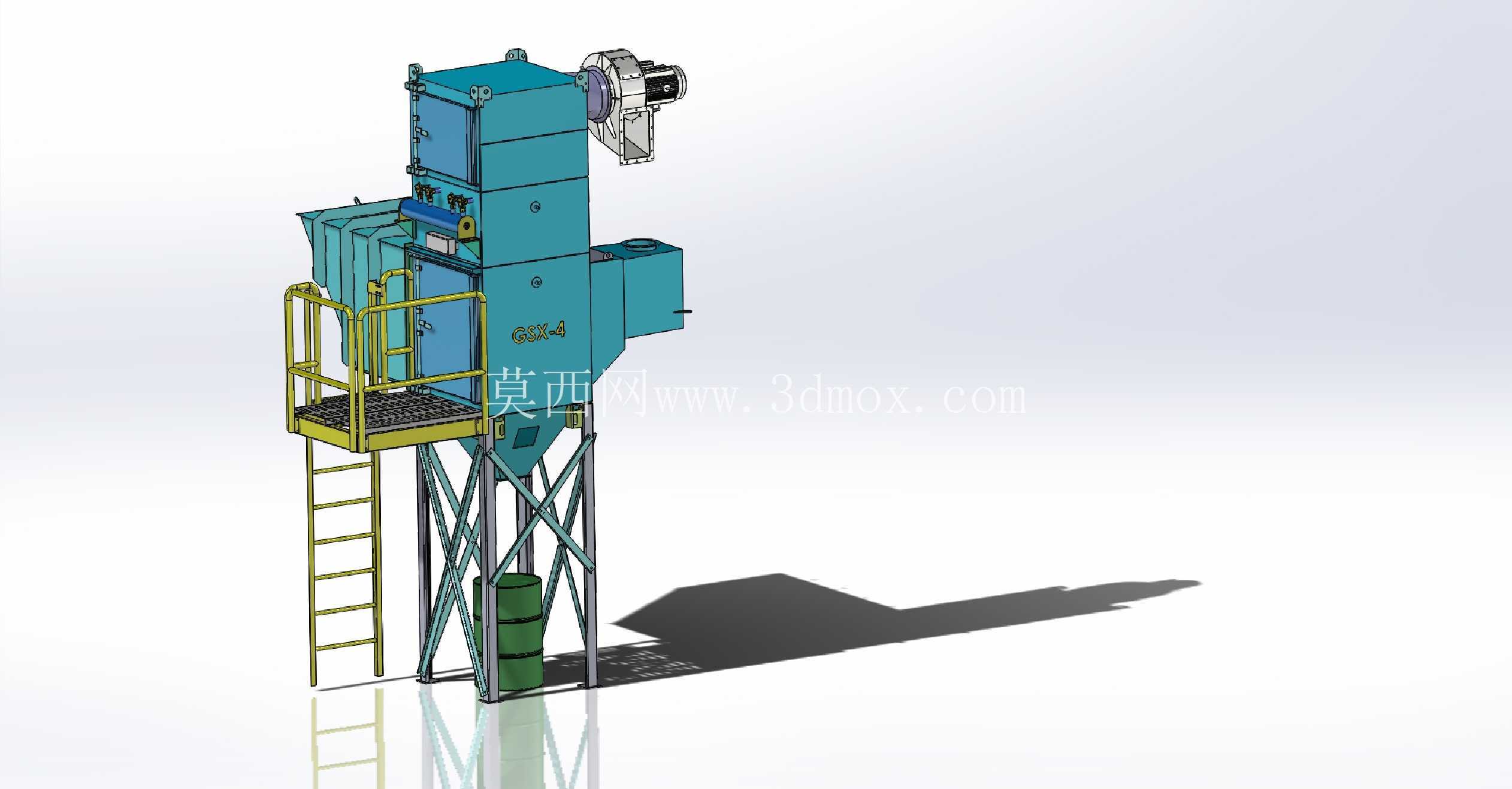

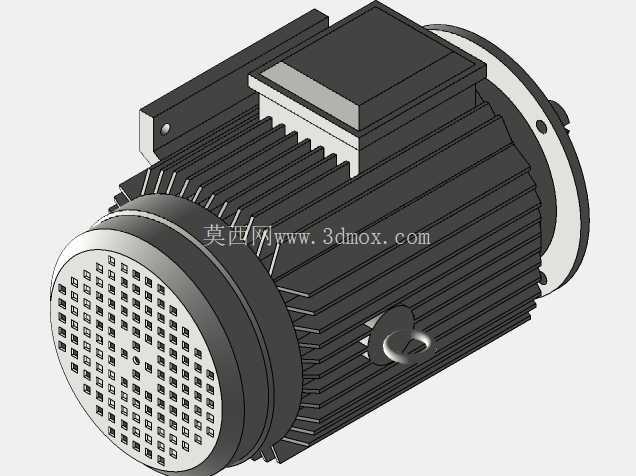

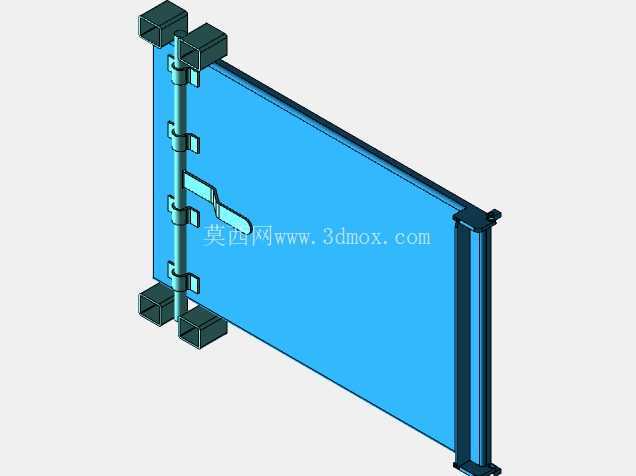

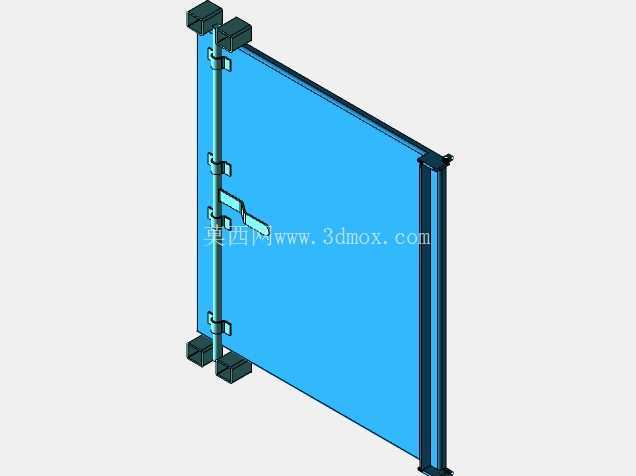

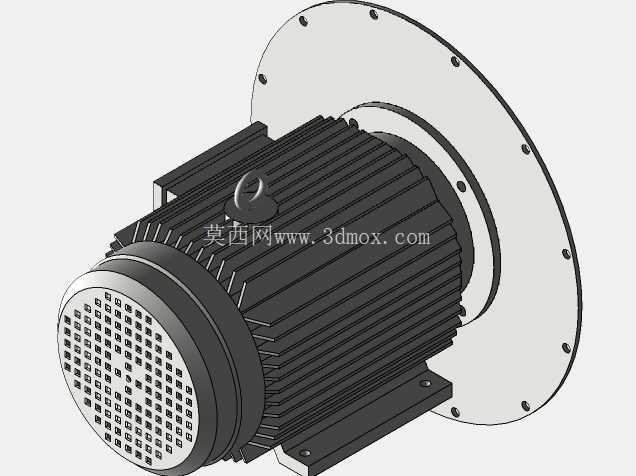

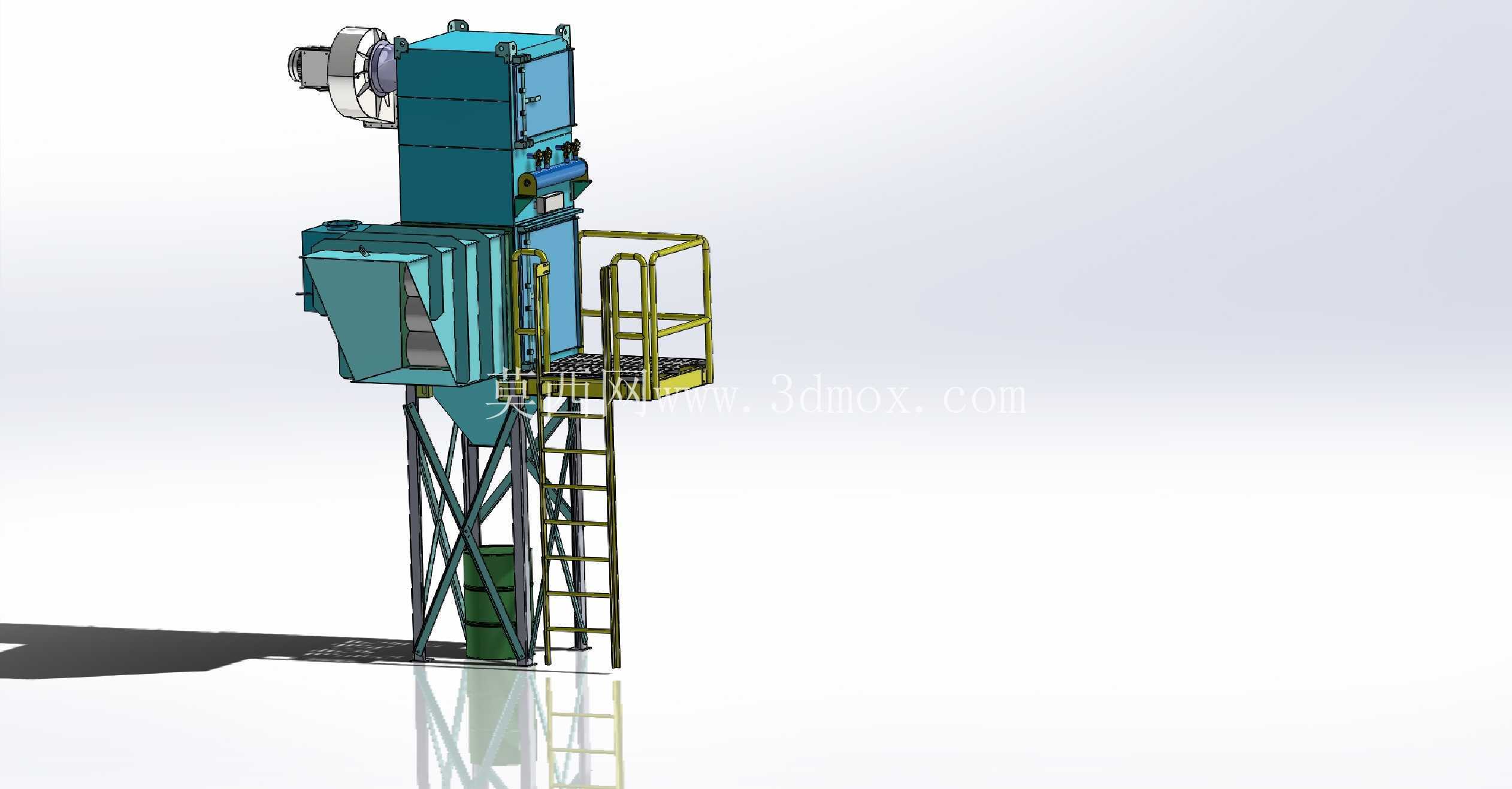

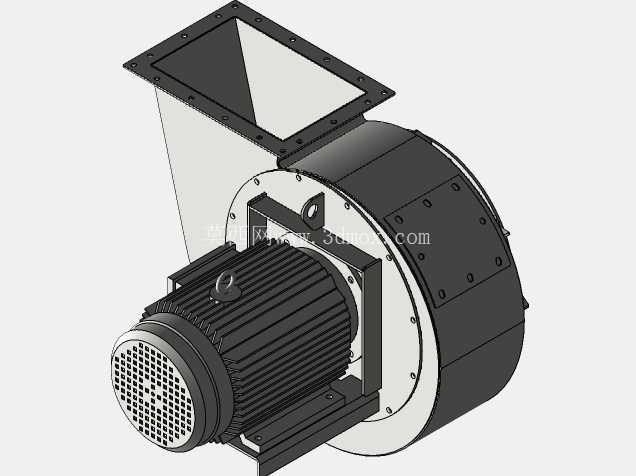

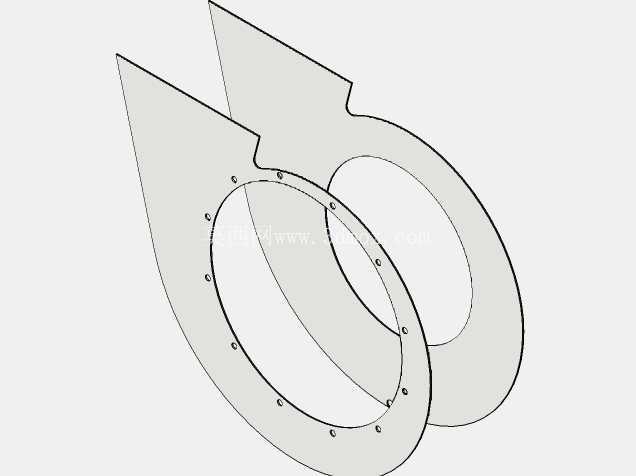

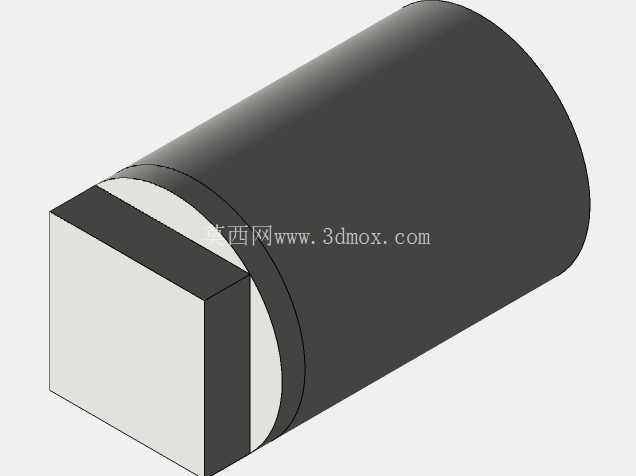

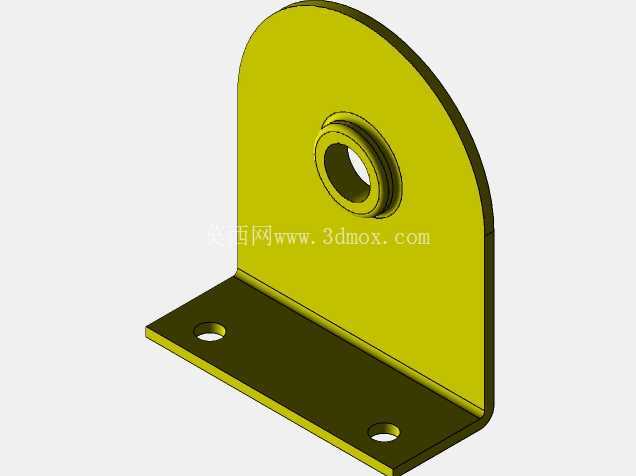

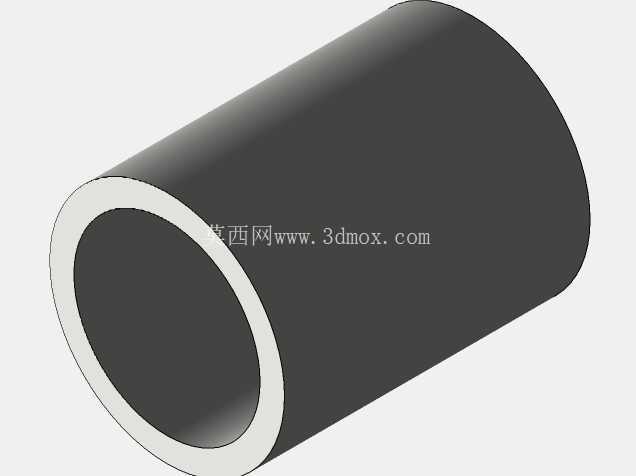

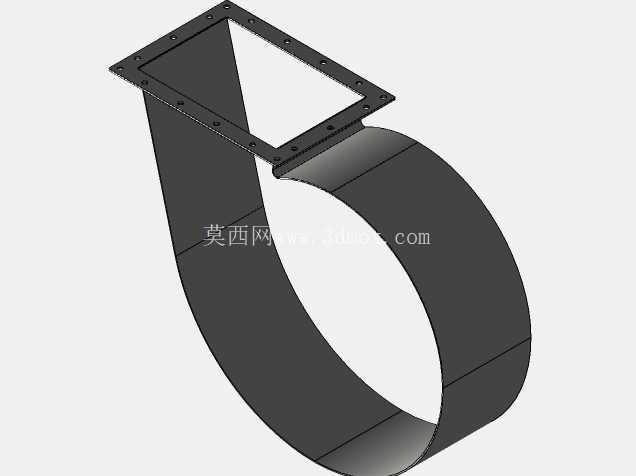

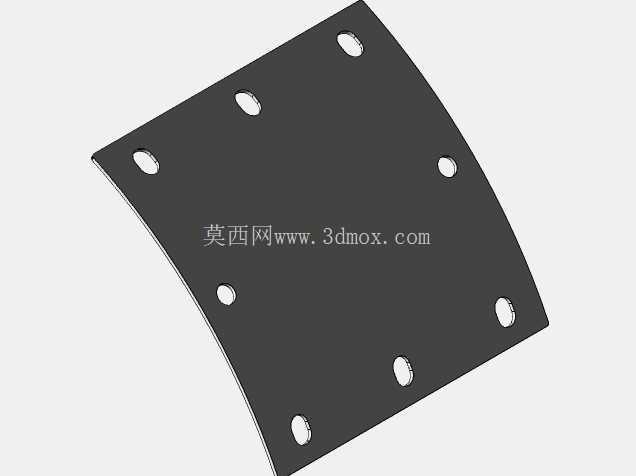

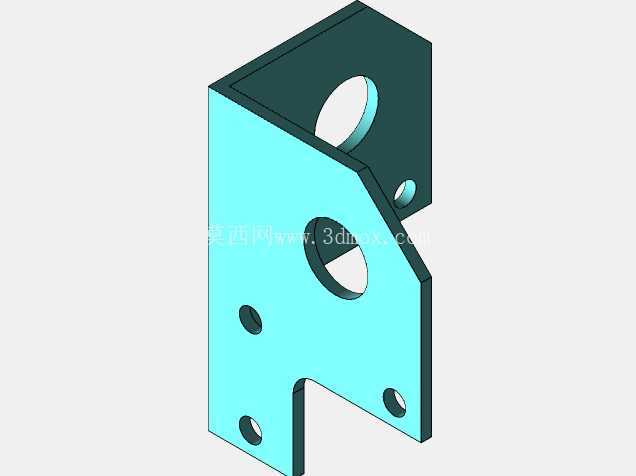

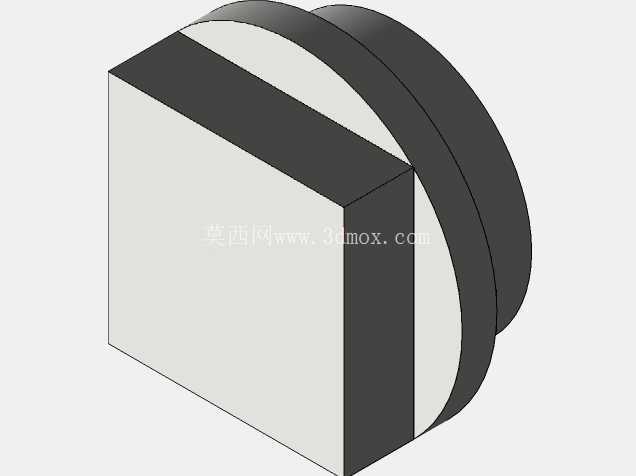

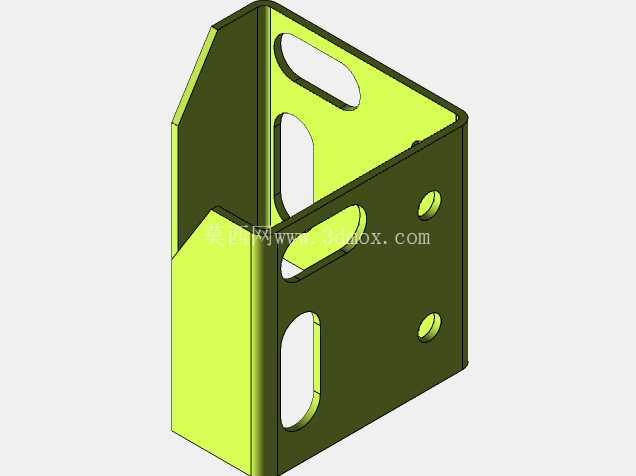

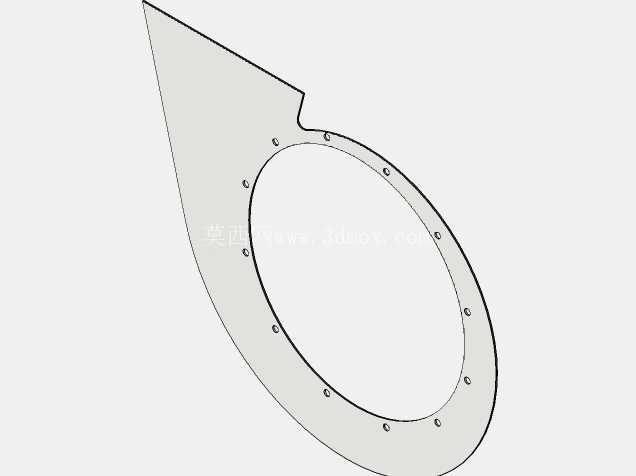

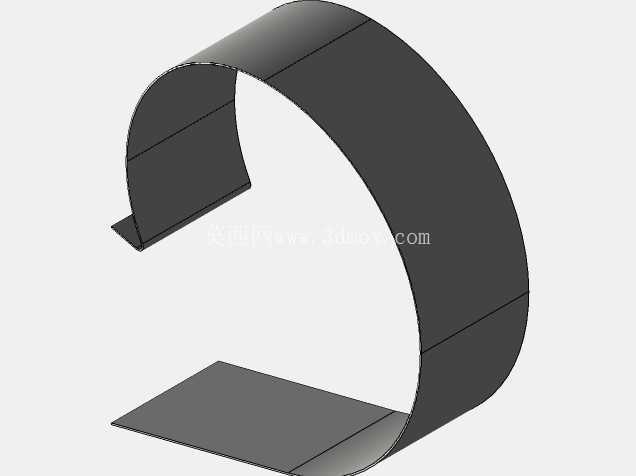

在结构建模过程中，该模型完整还原了设备的各个组成部分：上部过滤仓的检修门位置、侧装的引风电机与风轮结构、中部的操作平台与爬梯护栏、下部的锥斗与支架结构、底部的储灰桶，甚至还原了设备安装后的地面投影阴影，可直接用于车间布局规划的三维仿真，验证设备与周边产尘设备、操作通道的安全间距，也可作为同类小型除尘设备结构设计的参考模板，帮助设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。对于设备选型人员来说，可通过该模型直观了解设备的结构组成、安装所需的空间尺寸，提前规划车间内的设备布置位置，预留检修操作空间，避免设备到场后出现空间不足、检修通道被占用的问题。
