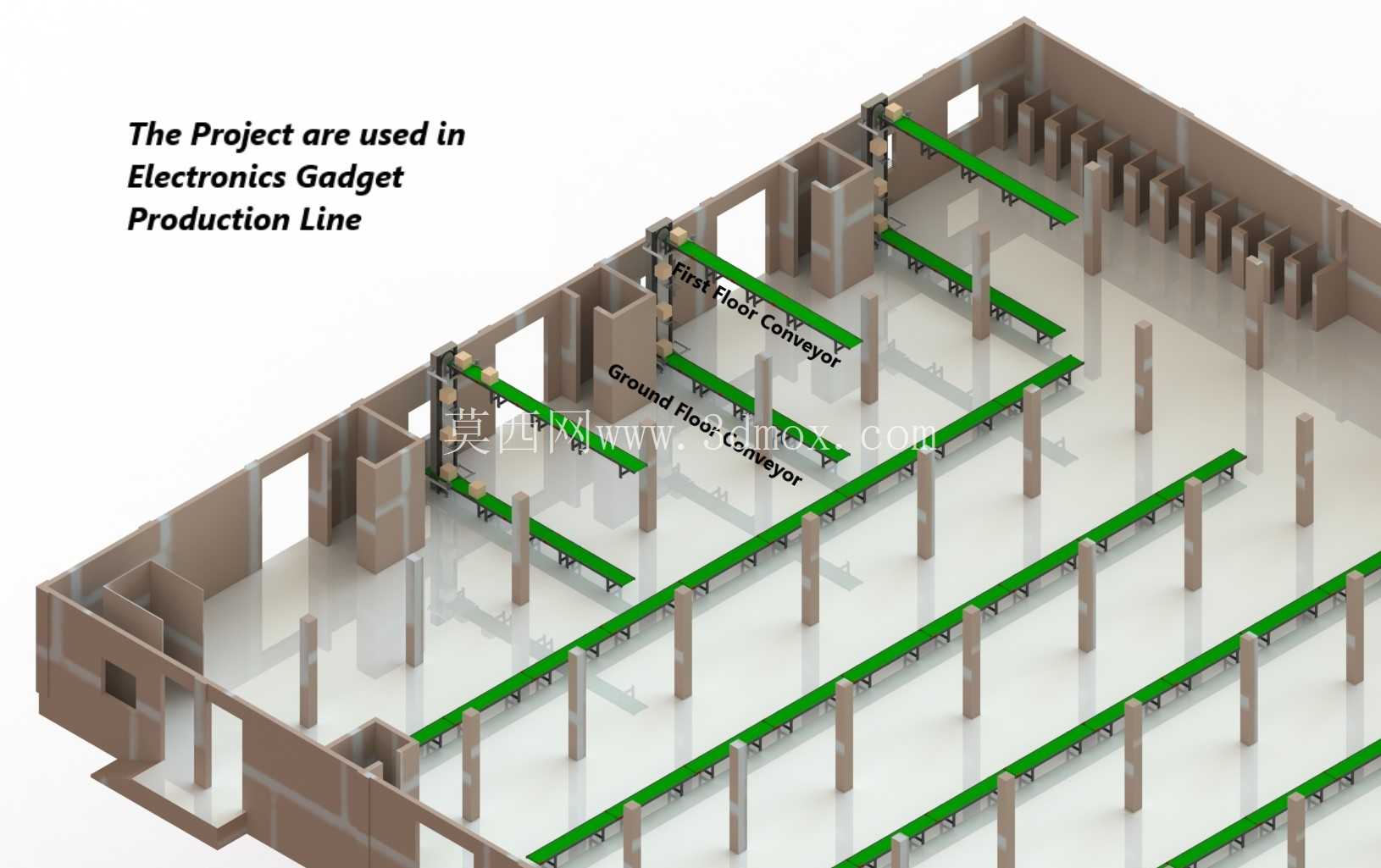

电子配件生产车间双层输送线布局方案

　　这套布局方案针对消费电子小配件的批量组装生产场景设计，核心采用分层输送的架构逻辑，在有限的厂房柱网空间内最大化拓展产线有效作业长度，适配电子配件组装工序多、单工位作业节拍短、人员排布密度高的生产特性。从空间利用角度看，方案充分利用厂房内现有承重柱的排布间隙，没有额外改动建筑主体结构，所有输送线的支撑立柱都避开了建筑承重柱的安装边界，输送架体与建筑墙体、结构柱之间预留了足够的设备检修通道与人员通行空间，日常设备维护、物料周转都不需要拆解现有架体，适配多数标准工业厂房的层高与柱距条件。

　　地面层输送线沿厂房纵深方向排布，作为主线承担半成品的逐工位流转功能，线体边缘预留了标准工位的安装位，可直接放置组装工装、小型检测设备与物料周转盒，工位间距按照单人作业的舒适操作范围设定，员工作业时不需要过度侧身或伸展即可完成取料、组装、放件的全流程动作，减少无效动作带来的节拍损耗。二层架空输送线架设在主线的侧上方位置，承担空工装板回流、待加工配件从上料区向各工位的分料输送功能，上下层线体之间预留了足够的垂直空间，不会对地面层员工的操作视线造成遮挡，也避免了上层输送过程中物料掉落砸伤操作人员的风险，上下层线体的端部设置了过渡接驳机构，可实现工装板在两层线体之间的自动转运，不需要人工搬运周转。

　　整体线体采用折线排布的方式，顺着厂房内部的墙体走向延伸，没有出现直角急弯的输送段，所有转弯位置都采用大圆弧过渡设计，避免工装板在输送过程中出现卡滞、窜动的问题，输送面的高度按照人体工程学要求设定，适配站立作业的操作高度，不需要额外配置增高踏台即可满足多数操作人员的作业需求。从物流走向来看，方案将上料端设置在厂房靠近物流门的一侧，成品下线端设置在靠近成品仓储区的另一侧，整个生产过程的物料流向为单向流转，不存在交叉迂回的物流路径，物料配送人员可以沿着通道一侧完成所有工位的物料补给，不会与成品转运的路径产生冲突，有效降低车间内部的物流拥堵概率。

　　线体支撑采用标准化的型材搭建，所有连接节点都采用可调节的紧固件结构，后续如果需要调整工位间距、增减线体长度，只需要拆解对应位置的紧固件即可完成改造，不需要对整体架体进行切割焊接，能够快速适配产品迭代后的产线调整需求。输送线的驱动单元都布置在线体的端部下方位置，外侧设置了可拆卸的防护盖板，日常检修时只需要拆开盖板即可接触到驱动辊、传动组件等部件，不需要挪动上方的输送段，维护操作的便利性较高。另外方案中在每段线体的对应位置预留了传感器、工位阻挡器的安装空位，后续如果需要升级为自动化节拍控制、自动扫码追溯等功能，不需要对现有线体结构进行打孔改造，直接利用预留空位即可加装对应组件，降低后续产线自动化升级的改造成本。整个布局充分考虑了车间内部的消防通道要求，所有线体排布都没有占用消防栓、安全出口的通行空间，主通道的宽度满足消防巡检与应急疏散的要求，线体下方的空间预留了线槽与气管的铺设位置，车间的动力线缆、压缩空气管路都可以从线体下方的预留空间排布，不会在地面明线铺设带来绊倒人员、被物料车碾压破损的风险。
