五辊式物料输送滚筒机结构设计

　　在轻工制造、电子装配、五金加工等车间的短距离物料转运场景中，多辊式滚筒机是工位间衔接物料流的核心基础部件，这款五辊排布的滚筒结构，主要针对重量在15kg以内的平板类、箱装类工件做水平方向的无动力或轻动力输送，可直接嵌入生产线的工位间隔，替代人工搬运完成工件在工序间的流转，减少工件转运过程中的磕碰损伤，同时提升工位间的物料传递效率。从结构设计逻辑来看，这款滚筒机采用一体式长条形安装基座作为承载主体，基座采用折弯钢板焊接成型，整体刚性足以支撑多工位连续输送的负载，不会因为长期受工件重压出现基座形变导致辊筒卡滞的问题。

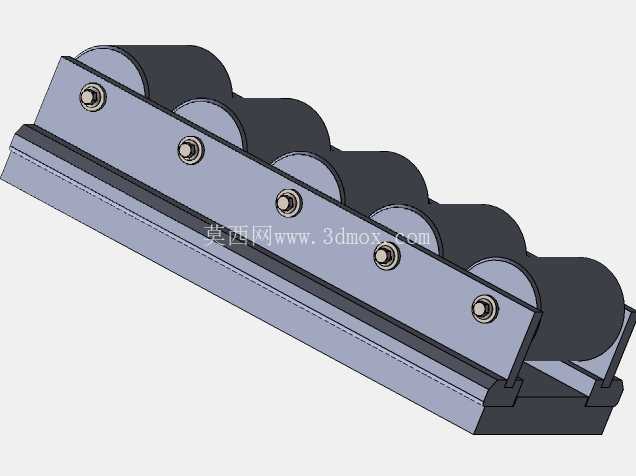

　　五个辊筒沿基座长度方向等距排布，每个辊筒两端通过内嵌的轴承座固定在基座侧壁上，辊筒表面做光滑硬质处理，既可以降低工件输送过程中的摩擦阻力，也能避免辊筒表面划伤工件外表面，辊筒与基座的连接位置采用沉头螺栓锁紧固定，螺栓头部完全没入基座安装面内，不会突出表面刮蹭经过的工件或是操作人员的工装。每个辊筒的轴向安装位置都做了同轴度校准，相邻辊筒的上母线高度差控制在0.2mm以内，保证工件经过辊面时不会出现颠簸、卡滞甚至跑偏的问题，对于底面平整度较好的箱装工件、板材工件，输送过程中可以保持平稳的行进姿态，不需要额外加装侧向导条也能维持直线输送轨迹。

　　从安装边界来看，这款滚筒机的基座底部预留了标准的安装孔位，可以直接固定在生产线的型材支架上，也可以搭配可调高度的支撑脚单独作为独立输送段使用，整体宽度适配常规的电子装配线、小件冲压件输送线的通行宽度，不需要对现有生产线做大规模改造就能直接对接安装。在功能设计上，这款五辊结构既可以作为无动力输送段使用，依靠工件自身重力或是人工推送完成输送，也可以在其中一端的辊轴上加装同步带轮，连接减速电机后升级为动力输送段，适配不同自动化程度的生产线需求。辊筒之间的间距经过反复测算，既保证了尺寸较小的工件不会卡在辊筒缝隙之间，也不会因为辊筒排布过密增加不必要的制造成本与转动阻力，对于底面尺寸大于100mm的工件都能实现平稳支撑输送。基座的两侧设计有向内的折边结构，既可以提升基座整体的抗扭刚性，也能在一定程度上阻挡输送过程中工件侧滑掉落，折边的高度低于辊筒上母线10mm，不会干涉工件的正常通行，也不会影响操作人员取放工件的操作空间。在细节处理上，所有辊筒的端部都做了圆角处理，避免尖锐棱边划伤工件或是操作人员，所有连接螺栓都采用防松设计，长期运行过程中不会因为辊筒转动产生的振动出现螺栓松动脱落的问题，降低日常维护的频次。

　　这款结构的建模过程中，对每个辊筒的转动自由度都做了约束还原，可直接用于输送线的动态干涉仿真，验证工件在不同输送速度下的通行状态，也能用于后续的工程出图，直接指导生产加工，所有配合尺寸都按照常规机械加工的公差等级做了预留，不需要额外调整尺寸就能满足实际加工装配的精度要求。在实际产线应用中，这类多辊滚筒机通常会多段拼接使用，组成不同长度的输送线，这款五辊单元作为标准长度段，可以根据产线的实际布局需求灵活拼接，转弯位置也可以搭配锥形辊筒段完成转向，适配不同的车间布局。相比皮带式输送结构，这种滚筒式结构的维护成本更低，单个辊筒出现磨损损坏时可以单独拆卸更换，不需要拆解整段输送结构，日常清理也更加方便，碎屑、灰尘不会像皮带结构那样积存在输送面下方，更适合五金加工、冲压生产这类会产生金属碎屑的生产场景。
