创意异形曲面摆件结构设计方案

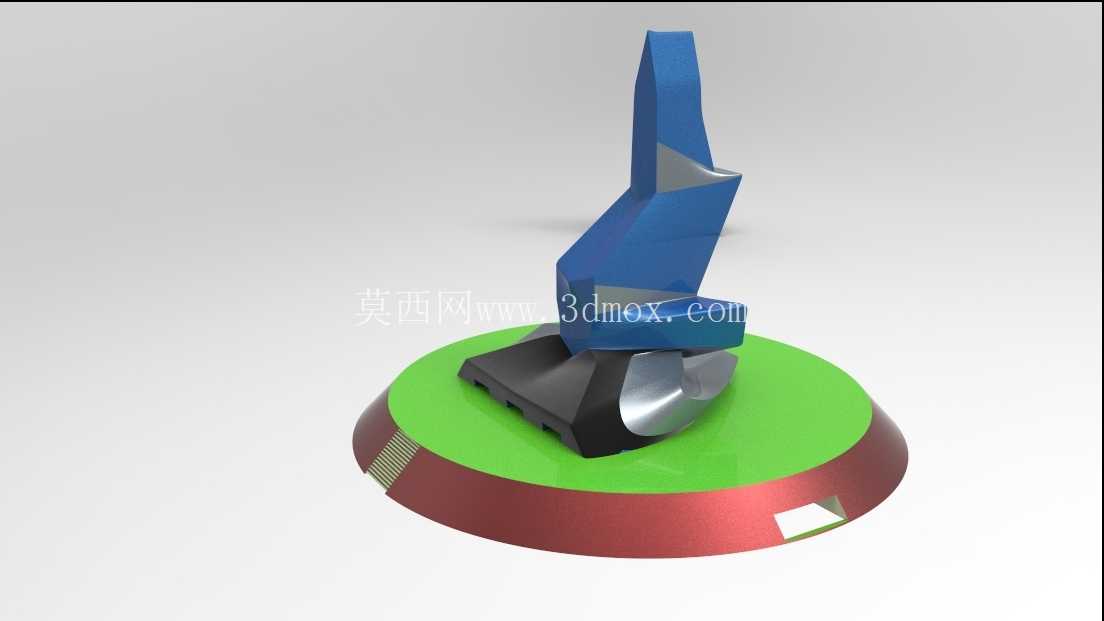

　　这款异形曲面构件的设计，最初是面向桌面展示类工装支撑场景开发的，在实际工程应用中，这类构件常作为精密展品的定位支撑、文创展示装置的核心受力件使用，区别于常规的规则支撑结构，它的曲面造型需要同时兼顾视觉呈现效果与实际承载的力学性能，不能只追求外观的流线感而忽略长期放置的结构稳定性。从结构设计思路来看，整个构件分为上部异形支撑段与下部安装底座两个核心部分，上部的多段折面曲面并非随意生成的艺术造型，每一段斜面的倾斜角度都经过受力校核，当上部放置重量不超过5kg的展示物件时，力会沿着曲面的加强筋走向均匀传导到底座接触面，不会出现局部应力集中导致的形变问题。设计过程中特意将上部构件的壁厚控制在3mm，既保证了足够的结构强度，也不会因为壁厚过大增加不必要的重量，曲面衔接处全部采用R2的圆角过渡，避免直角位置的应力开裂风险，同时也能提升外观的流畅度。下部的底座采用圆盘式结构，直径设置为120mm，这个尺寸是经过反复验证的，当上部构件最高处距离底座安装面180mm时，120mm直径的底座可以保证整个装置的重心落在支撑面范围内，即使受到轻微的水平外力碰撞，也不会出现倾翻的情况。底座边缘做了15度的倒角处理，既可以避免安装时锐边划伤操作人员，也能让底座与放置台面的衔接更自然，底座底部预留了3个M4的螺纹安装孔，呈120度均匀分布，既可以直接放置在光滑台面上使用，也可以通过螺栓将整个构件固定在展示台架上，适配不同的安装场景。在曲面的细节处理上，上部构件的几个折面位置特意做了局部内凹的加强结构，不需要额外增加壁厚就能提升整个曲面的抗形变能力，这种设计思路在很多小型异形支撑构件中都可以复用，尤其是需要兼顾外观与结构强度的展示类零部件，不需要做厚重的实体结构，通过局部的结构加强就能达到同等的力学性能。

　　实际选型使用时，这个构件可以采用铝合金压铸工艺成型，也可以采用树脂3D打印做小批量试制，不同工艺对应的尺寸公差控制在±0.1mm范围内，完全可以满足展示类场景的装配精度要求。安装边界方面，整个构件的最大外轮廓尺寸控制在直径120mm、高度180mm的范围内，不会占用过多的桌面展示空间，上部支撑面的平面度控制在0.05mm以内，保证与被支撑物件的接触面可以完全贴合，不会出现放置不稳的晃动问题。设计时还考虑了后期的表面处理需求，整个外表面没有倒扣结构，不管是做阳极氧化、喷漆还是抛光处理，都可以一次性完成加工，不需要额外做遮蔽或者二次装夹，能有效降低后期的加工成本。

　　在实际的工业展示场景中，这类异形支撑构件往往需要和不同的展示物件配合，所以上部支撑面的位置特意做了可拓展的安装接口，预留了一个M3的螺纹孔，可以根据实际需要加装不同的固定压片或者定位销，适配不同形状、不同尺寸的展示物件，不需要重新制作整个支撑结构，提升了构件的通用适配性。很多设计人员在做这类异形外观件的时候，容易只关注造型的视觉效果，忽略实际使用中的受力与安装问题，这款构件在设计阶段就把安装、受力、加工工艺的问题全部纳入考量，每一个曲面的角度、每一处壁厚的设置、每一个安装孔的位置，都有对应的工程依据，不是单纯的艺术造型堆砌。

　　比如上部构件的倾斜角度设置为72度，这个角度既可以让被展示的物件以最佳的观察角度呈现给观看者，同时也能保证垂直方向的受力可以顺畅传导到底座，不会因为倾斜角度过大导致侧向力过大，影响整个结构的稳定性。底座的重量设置为整个构件总重量的60%，通过下部重量的配平，进一步提升整个装置的稳定性，即使上部放置的物件重心有轻微偏移，也不会影响整体的放置平稳性。在加工工艺性方面，整个构件的拔模角度控制在1.5度以上，不管是采用压铸还是注塑工艺生产，都可以顺利脱模，不需要做复杂的侧抽芯结构，能有效降低模具的制作成本，适合小批量的生产加工。对于结构设计从业者来说，这类异形构件的设计难点不在于曲面的造型绘制，而在于如何在流畅的外观造型下，平衡结构强度、加工工艺、安装使用的多重需求，不能为了造型牺牲结构可靠性，也不能为了结构方便破坏整体的外观流畅度，这款构件的设计刚好在这几点之间找到了合适的平衡点，既满足了展示场景的视觉需求，也完全符合工业零部件的设计规范，可以直接应用在实际的展示工装、文创摆件、设备装饰件等多个场景中。
