仿生翼身融合双发概念飞行器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:244702
  • 仿生翼身融合双发概念飞行器结构设计
  • 仿生翼身融合双发概念飞行器结构设计
  • 仿生翼身融合双发概念飞行器结构设计

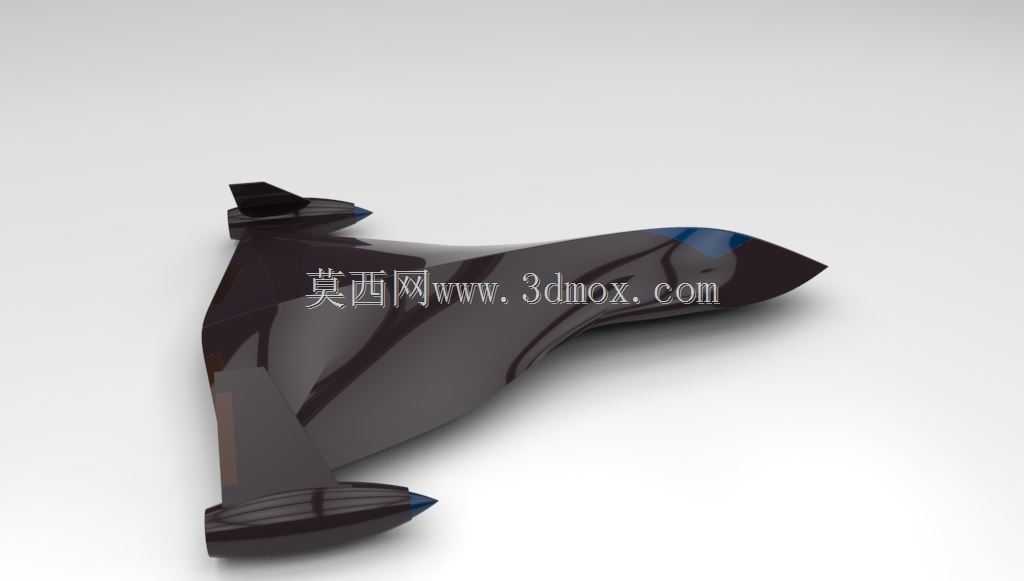

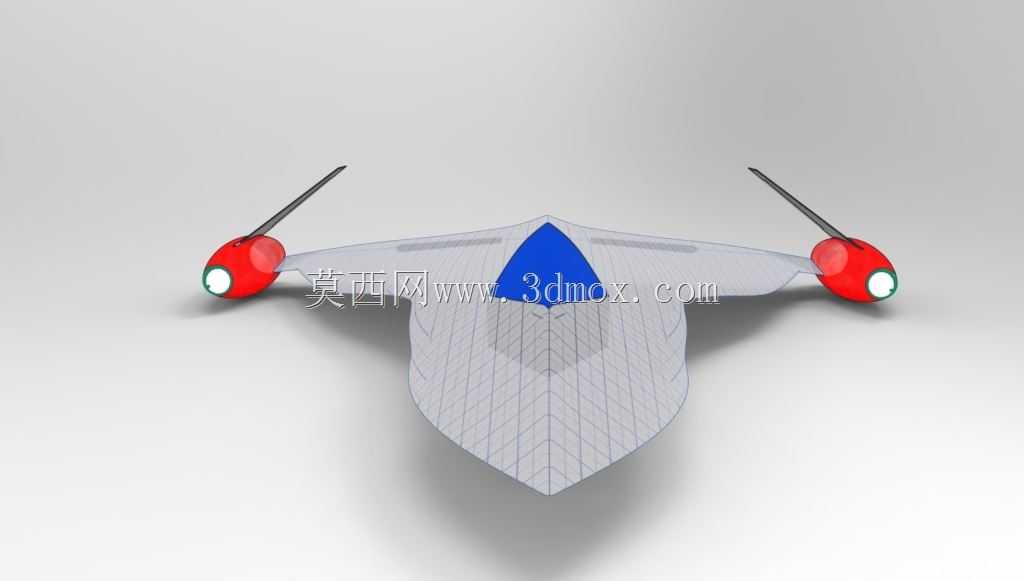

这款概念飞行器采用翼身完全融合的一体化构型,摒弃了传统筒状机身加外置机翼的分离式设计,整个升力面从机头棱线处平滑过渡到翼尖,没有明显的机身与机翼分界,这种设计首先能大幅降低巡航阶段的诱导阻力,同时扩大机体内部的可用装载空间,不管是搭载任务载荷还是布置动力储能单元,都能获得比常规布局更充裕的布置余量。两侧动力舱采用翼尖外置的短舱设计,短舱前端整合了整流罩与动力输出端,短舱与主翼面通过流线型支撑结构连接,这种布局一方面能让动力单元的工作气流不受主翼面附面层的干扰,提升动力系统的进气效率,另一方面翼尖位置的动力拉力可以抵消部分翼尖涡流带来的升力损失,进一步提升整机的升阻比。

从实际应用场景来看,这种构型的飞行器既可以作为小型低空侦察平台,利用低阻特性实现更长的航时,也可以作为城市低空通勤的验证机型,翼身融合带来的宽大机体可以在同等翼展下获得更大的客舱或货舱空间,同时整机的雷达反射截面积更小,具备一定的低可探测性潜力。设计过程中首先要确定整机的重心与气动焦点的匹配关系,翼身融合布局的气动焦点随飞行速度变化的规律和常规布局差异较大,需要通过反复调整主翼后掠角、翼尖短舱的安装位置来保证纵向静稳定度落在合理区间,避免出现飞行姿态失控的风险。

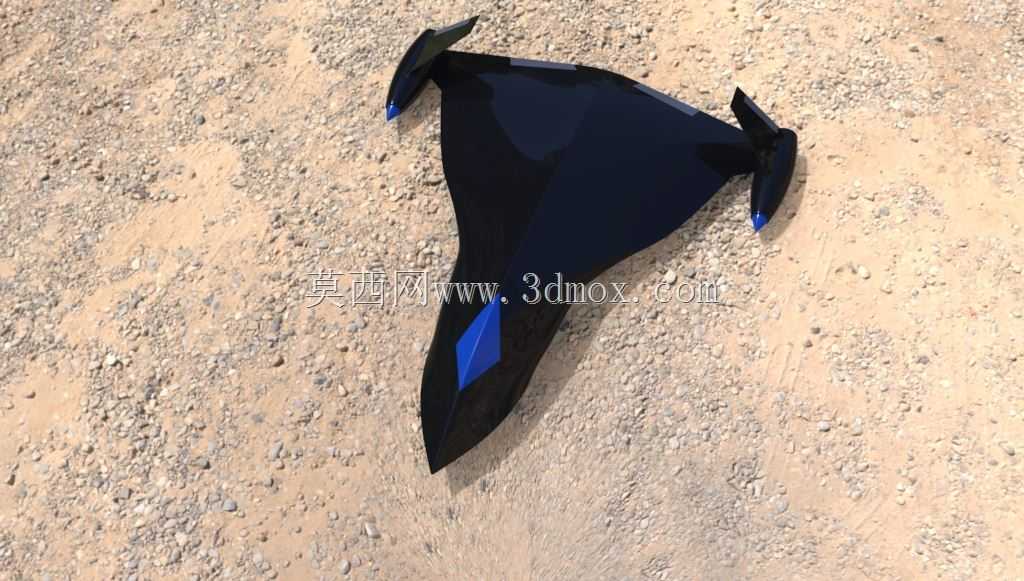

安装边界方面,翼尖短舱的支撑结构需要预留足够的维护操作空间,短舱与主翼连接点的位置要避开主翼内部的主承力梁结构,同时要保证动力单元的维护口盖具备足够的开启角度,不需要拆解主翼结构就能完成动力组件的日常检修。整机的起落架如果采用机腹收放形式,需要在翼身融合的中央机体下部预留足够的收放舱空间,同时要保证起落架放下后,翼尖短舱的最低点距离地面有足够的安全间隙,避免起降过程中短舱擦碰跑道。主翼表面的纹理结构是按照附面层流动方向设计的导流纹理,能够延缓低雷诺数下的气流分离,提升低速飞行阶段的操纵效率,两侧翼尖短舱前端的航行标识组件直接整合在短舱整流罩上,不需要额外增加外置支架,进一步降低了整机的寄生阻力。中央机体上部的蓝色区域是航电设备的安装舱盖,采用与机体曲面完全齐平的安装形式,避免凸起结构带来的额外阻力,舱盖的锁止结构布置在舱盖内侧,外表面保持完全光滑,兼顾气动效率与设备检修的便捷性。
