大尺寸吸顶式液晶显示屏吊装支撑结构

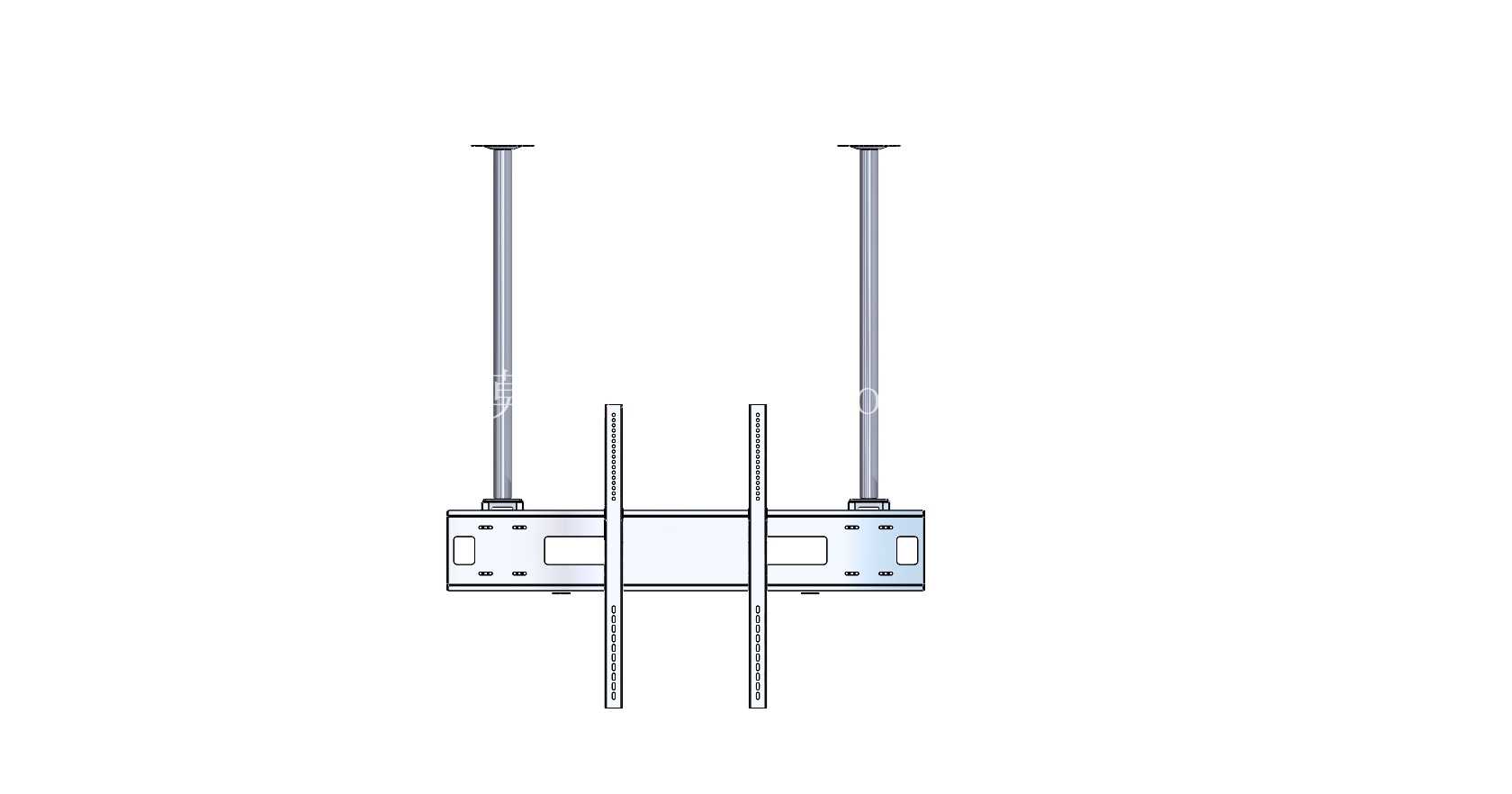

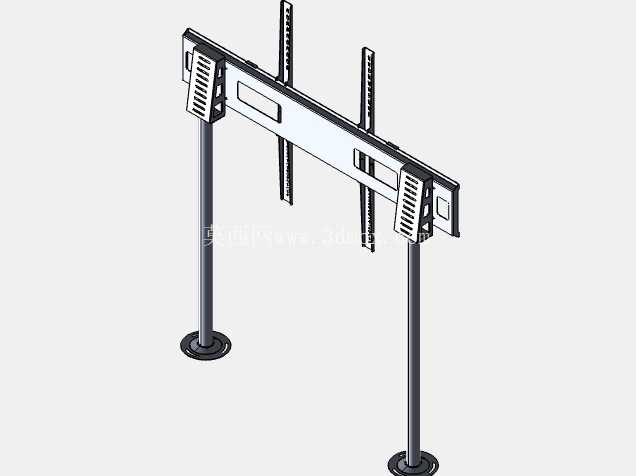

在商用显示、会议系统、公共信息发布场景中，大尺寸显示屏的高位吊装一直是安装环节需要重点考量的结构方案，不同于壁挂安装对墙面承重、墙体结构的强依赖，吸顶吊装可以充分利用建筑顶部的楼板承重能力，避开墙面管线、装饰面的限制，同时获得更开阔的观看视野，适配层高充足的展厅、会议室、交通枢纽候车厅、商超公共区域等安装场景。这套支撑结构针对86英寸级别的大尺寸液晶显示屏设计，整体采用分体式组合结构，核心由顶部吸顶固定座、垂直支撑杆、横向承载横梁、显示屏挂装钣金组件四个部分构成，所有承力部件均采用冷轧钢板折弯成型后做表面防锈喷塑处理，兼顾结构强度与外观一致性。

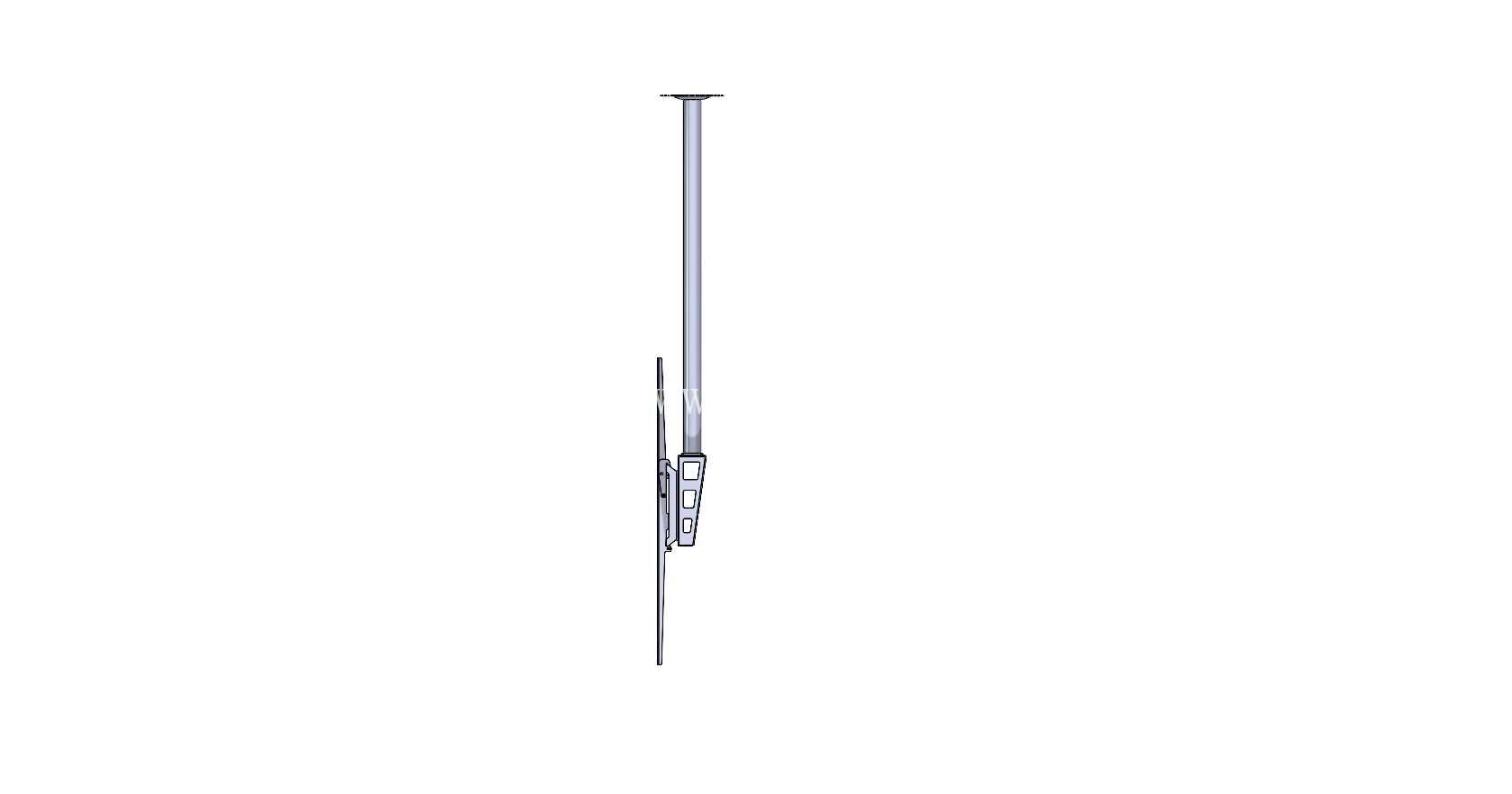

从安装边界来看，顶部固定座设计为圆形法兰盘结构，安装时通过膨胀螺栓与建筑混凝土楼板直接固定，单个固定座配置4组M10膨胀螺栓安装位，可均匀分散垂直方向的载荷，避免单点应力集中造成的楼板饰面破损；垂直支撑杆采用方形空心钢管型材，相比圆管具备更好的抗扭转性能，杆身预留连续的高度调节孔位，可根据现场实际层高、观看视线高度需求，在800mm到1800mm的垂直调节范围内灵活调整吊装高度，调整到位后通过穿销螺栓锁止，避免长期使用出现滑移松动。两根垂直支撑杆平行布置，间距匹配86英寸显示屏的背部挂装孔位横向跨度，保证挂装后整体重心落在两支杆的中心对称面上，减少侧向倾覆力矩。

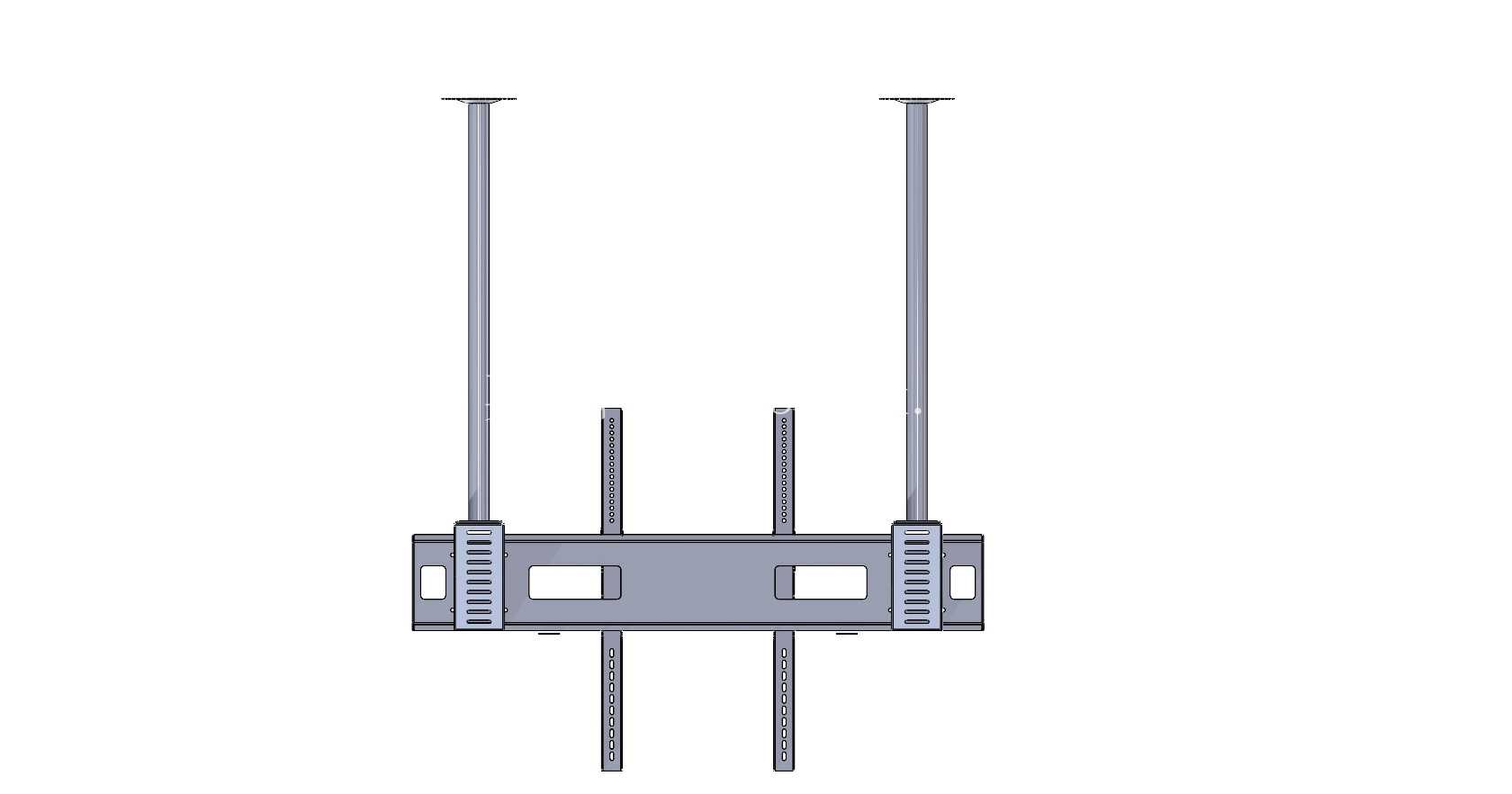

横向承载横梁采用多段钣金拼接结构，横梁截面为带翻边的U型折弯结构，翻边高度35mm，可在降低整体自重的同时提升截面抗弯模量，横梁上预留通用的VESA标准挂装孔位，同时兼容非标准孔距的显示屏挂装需求，横梁与垂直支撑杆的连接位置设计有可滑动的调节卡座，可根据不同型号显示屏的背部安装孔位横向尺寸，灵活调整两支杆的横向跨距，无需重新打孔即可适配同尺寸段不同品牌的显示屏安装。挂装钣金组件内置快装挂扣结构，安装时可先将挂装板固定在显示屏背部，再整体挂入横梁的挂接槽内，通过侧边的锁止螺丝固定，降低高空作业时的安装难度，减少单人安装时的托举负重时长。

结构设计阶段重点考量了长期使用的结构稳定性，所有连接节点均配置防松垫片，避免建筑通风、周边设备运行带来的微振动造成螺栓松动；垂直支撑杆与顶部固定座的连接位置设计有角度微调结构，可在安装时校正楼板施工带来的顶面倾斜误差，保证显示屏安装后处于水平垂直状态，避免长期倾斜造成的内部应力集中。钣金部件的折弯圆角均做R3以上的圆角处理，避免安装过程中划伤施工人员手部，同时也防止刮伤显示屏的边框饰面。整套结构的静态承重冗余设计达到额定载荷的3倍以上，可充分覆盖86英寸显示屏加上配套挂装附件的总重量，即使在存在轻微晃动的公共区域安装，也能保证足够的结构安全裕度。

不同于普通家用显示屏的小型挂架，这类大尺寸吸顶支架在设计时还需要考虑后期维护的便利性，横梁上预留了走线槽位，可将显示屏的电源线、信号线顺着支撑杆内部的空腔引至顶部吊顶内，避免明线外露影响整体美观，同时也减少线路被外力拉扯损坏的风险。挂装位置的下方预留了15mm的操作间隙，方便后期拆卸显示屏时伸手操作锁止螺丝，无需完全托举显示屏即可完成拆卸作业，降低后期设备维护、更换的操作难度。针对不同的吊顶装饰场景，顶部固定座还可搭配装饰罩使用，遮盖膨胀螺栓与楼板的连接位置，提升安装后的整体整洁度。
