钣金离心鼓风机叶轮风轮结构设计

这套结构围绕离心式鼓风机的核心做功部件展开，主体由上轮盖、下轮盘以及周向均布的弧形叶片组成，属于典型的多翼式离心风轮构型。在实际通风系统中，这类部件承担着将电机轴端机械能转化为气体压力能与动能的关键任务，气流从叶轮轴向一侧进入流道，在叶片带动下随轮体高速旋转，受离心力作用沿径向向外甩出，最终在蜗壳汇集后以较高压力送出，广泛应用于厂房通风换气、工业设备散热、空气净化机组、烘干循环风道以及小型增压送风场景。

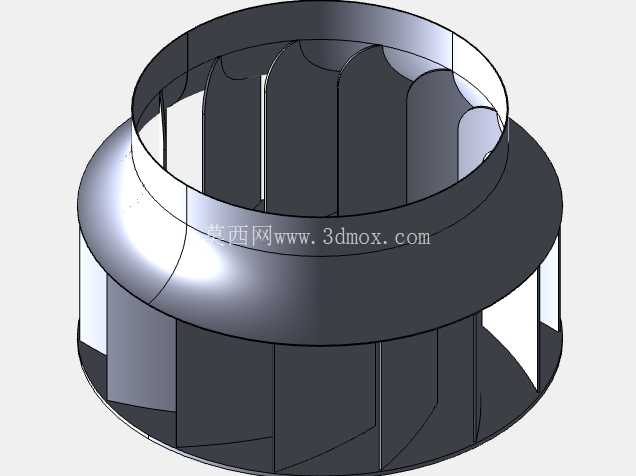

从结构布置来看，轮盖采用带圆弧过渡的收敛形曲面，进口端直径较大并形成圆滑收口，能够引导来流平顺进入叶片通道，减小入口处的气流撞击损失；轮盘则作为承载叶片与传递扭矩的基础件，与轮毂区域相连，保证旋转过程中的刚度与对中精度。叶片采用后弯式弧形薄板构型，沿圆周方向密集排布，相邻叶片之间形成连续扩张的气流通道。这种多叶片布置的优势在于，在相同外径与转速条件下可以获得较大的风量输出，同时气流在叶道内的流动相对连续，运行噪声较稀疏叶片结构更低，适合对送风平稳性有要求的场合。

建模过程中，叶片型线的处理是重点。每片叶片由空间曲面薄板构成，进口端偏向轴向来流方向，出口端接近径向，型线曲率需要沿流线方向平滑变化，避免出现局部急弯造成气流分离。周向阵列时既要保证各叶片角度一致，又要兼顾与轮盖、轮盘的贴合边界，搭接处采用钣金件常见的折弯与焊接连接思路，实体表达中保留了均匀的板厚特征，便于后续展开下料与工艺评估。轮盖与轮盘的翻边结构不仅增加了与叶片的连接面积，也提升了整体轮体的抗变形能力，应对高速旋转时的离心载荷更为可靠。

安装边界方面，叶轮中心预留与电机轴配合的轮毂连接区域，设计时需明确轴孔直径、键槽或锁紧方式，保证动力传递无打滑；轮体轴向高度与进风口、蜗壳侧板之间的间隙需要严格控制，间隙过大会造成回流泄漏、降低风压，间隙过小则可能在热膨胀或振动时发生擦碰。外径尺寸决定了风机的整体流量等级，选型时需与蜗壳型线、进风集流器匹配，使叶轮出口气流能够顺畅进入蜗壳扩压段。

在工程落地层面，这类钣金叶轮适合采用薄板冲压成形工艺，轮盖、轮盘分别拉延或旋压成形，叶片冲压后靠胎具弯制到设计弧度，再通过点焊或滚焊组合为一体，生产效率高、自重较轻，转子惯量相对可控，有利于电机启动与调速。结构校核时需关注轮盘在最高工作转速下的应力分布、叶片固有频率避开激振频率，以及轮体做动平衡后的剩余不平衡量，这些因素直接决定风机运行的振动水平与使用寿命。整体三维结构完整呈现了流道成形、板件搭接与旋转装配关系，可为通风设备选型、叶轮改型及钣金工艺编制提供直观的结构参考。
