220V双通道交流灯光调光控制模块结构

这款双通道交流调光模块，主要面向民用及商用照明系统的亮度调节场景，适配220V交流供电回路，可同时对两路独立照明负载进行调光控制，常见于智能家居改造、商业展陈照明调控、办公区域灯光分区管理、舞台氛围灯组控制等场景，替代传统单一回路的调光开关，解决多组灯光同步或独立调光的布线与控制需求。

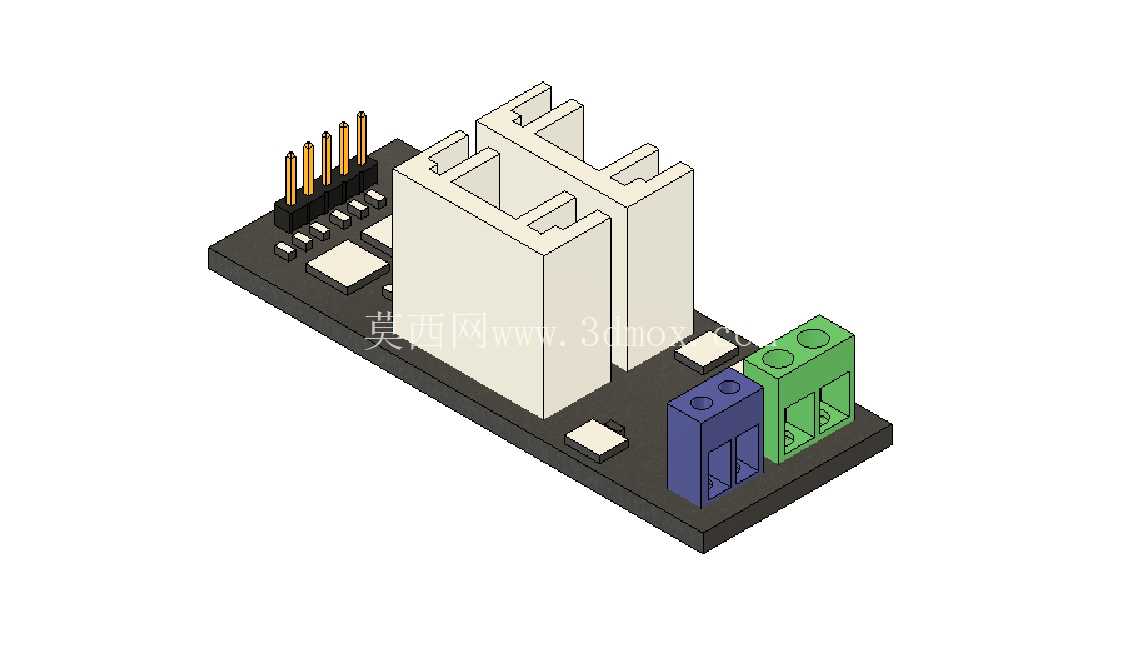

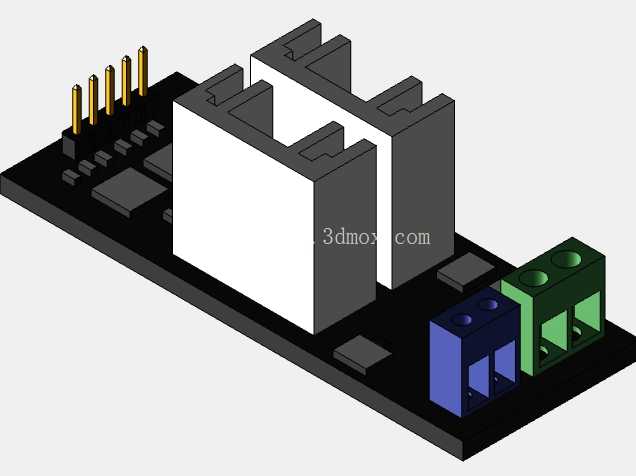

从结构设计来看，模块采用PCB板作为承载基底，整体布局遵循强电弱电分区排布的原则，板载的两组白色高压隔离槽，直接将强电接线区域与低压信号控制区域做物理分隔，避免强电串扰低压控制信号，同时提升爬电距离，满足强电设备的电气安全间隙要求。板端一侧布置的排针接口，用于对接外部控制信号，可接入单片机控制板、智能家居中控系统、手动调光旋钮的信号输出端，接收PWM或0-10V调光指令，实现灯光亮度的线性调节。

强电接线端采用两组不同色标的接线端子，蓝色与绿色端子分别对应两路交流回路的火线进出端，端子采用螺丝压接式结构，可适配0.5-2.5平方毫米的多股或单股铜芯导线，接线时无需额外焊接，现场施工布线效率更高，端子的防误插结构设计，可避免导线裸露部分触碰相邻回路造成短路。板载的贴片元件分别为限流电阻、双向可控硅、光耦隔离芯片，其中光耦元件布置在强弱电隔离槽的分界位置，实现控制信号端与高压强电端的电气隔离，即便高压端出现浪涌冲击，也不会反向击穿低压控制端的外接设备。

安装边界方面，模块整体为长条形平板结构，无突出的活动部件，可直接通过PCB板上预留的四个安装孔，用M3螺丝固定在标准86型接线盒内部、设备电控箱的DIN导轨附件或者定制的安装支架上，整体安装厚度不超过35mm，可适配多数暗装接线盒的内部空间，无需额外扩大预埋孔洞。模块上方的白色隔离件同时兼具绝缘防护与走线导向作用，可将强电端的导线约束在隔离槽范围内，避免导线歪斜触碰低压元件。

设计过程中重点考量了散热与绝缘的平衡，可控硅元件布置在PCB板边缘位置，靠近接线端子一侧，工作时产生的热量可通过接线端子的铜件与PCB铜箔快速散出，无需额外加装散热片即可满足2A每路的额定负载电流要求，对应每路可承载400W以内的阻性照明负载，覆盖常规的白炽灯、卤素灯以及配套适配的LED调光灯具。排针接口采用2.54mm标准间距，可直接与市面上通用的杜邦线对接，无需定制专用连接线材，降低后期维护的配件替换成本。

实际应用中，该模块可直接嵌入到墙壁开关底盒内，替换原有传统的机械开关，实现原有灯光回路的智能化调光改造，无需重新布设强电线路，仅需在开关端接入模块，外接对应的控制信号即可完成功能升级。针对展陈场景的多灯组控制需求，可将多块模块并排安装在电控箱内，每路对应一组展柜灯光，通过中控系统统一调节不同展柜的灯光亮度，匹配不同展品的照明展示需求，避免灯光亮度不均影响展品呈现效果。

结构设计上所有元件均采用工业级常规料号，无特殊定制元件，生产加工时可直接通过SMT贴片加波峰焊完成整板焊接，生产良率高，后期维修替换元件也十分便捷。PCB板采用FR-4玻纤板材，厚度1.6mm，铜箔厚度1盎司，满足大电流回路的载流要求，板上的丝印标识清晰标注了每个接线端子的功能与接线方向，现场施工人员无需对照说明书即可完成接线操作，减少接错线的概率。
