壁挂式VOLCANO空间加热装置结构设计

在商用及工业采暖场景中，小中型空间的局部补热、临时采暖需求长期存在，这类场景往往不适合铺设复杂的中央采暖管路，也不需要大吨位的锅炉类供热设备，需要安装灵活、热响应速度快的独立采暖单元，本次建模的VOLCANO加热装置正是针对这类需求开发的壁挂式采暖设备。从实际应用场景来看，这类设备可覆盖的场景非常广泛，包括小型车间的工位补热、仓储区域的局部防冻、商业门店的入口热风幕补充、户外临时作业棚的采暖，甚至部分农业大棚的局部区域增温都可以适配，不需要复杂的管路预埋，仅需要固定安装面和供电接口即可投入使用，相比传统采暖设备部署灵活性提升明显。

从设备实际用途来看，该装置核心功能是通过强制对流实现空间空气升温，设备正面的格栅结构为热风导流结构，内部集成发热组件与送风组件，冷空气从设备背部或侧部进风区域进入，经过发热单元加热后，通过正面的导流格栅定向送出，形成稳定的热对流循环，快速提升目标区域的环境温度。相比辐射式采暖设备，这种强制对流的加热方式覆盖范围更广，温度均匀性更好，不会出现局部过热、远端温度不足的问题，适合人员活动区域的持续采暖。

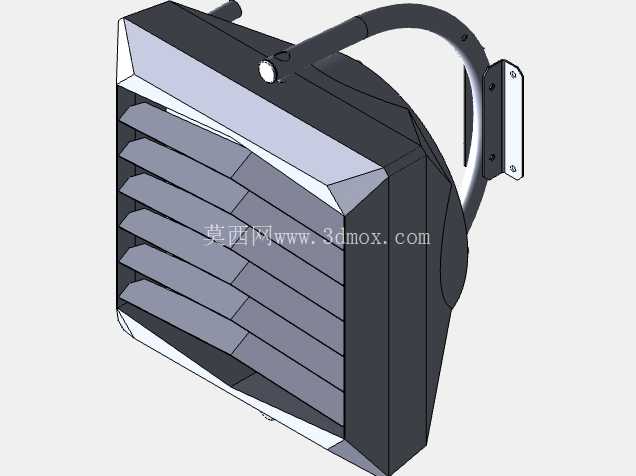

产品功能特性层面，该设备采用壁挂式安装设计，背部配备可调节角度的安装支架，支架通过多颗固定螺栓与墙面安装板连接，安装板为平板式结构，可直接固定在混凝土墙面、彩钢板墙面或者设备立柱上，不需要额外的落地安装空间，对于场地面积紧张的作业场景非常友好。支架的铰接结构支持设备在垂直方向调整出风角度，用户可以根据实际采暖区域的位置，调整热风的送出方向，既可以水平直吹覆盖中远距离的作业面，也可以向下倾斜吹向人员活动的低位区域，避免热空气上浮导致的热量浪费。设备正面的格栅为多段式倾斜导流结构，每一片格栅的角度都经过优化，能够将送出的热风均匀分散，避免出风过于集中导致的局部灼烫感，同时格栅结构也能起到防护作用，避免异物进入设备内部接触发热组件，提升设备运行的安全性。设备顶部预留的管线接口用于供电或者控制线路的接入，接口位置做了弯折防护设计，避免管线长期弯折出现破损，提升户外或者复杂工况下的使用可靠性。

从产品设计思路来看，整个设备的结构设计优先考虑安装便捷性与使用可靠性，外壳采用拼接式钣金结构，所有边角都做了折边钝化处理，避免安装维护过程中出现划伤风险。设备的重心经过优化，壁挂安装后整体重心靠近安装墙面，减少支架承受的倾覆力矩，降低长期使用后支架变形的风险。内部风道采用渐扩式设计，从风机出口到正面格栅位置，风道截面逐步扩大，能够降低出风风速，提升出风的均匀性，同时减少风道内部的风噪，提升使用体验。设备的外壳拼接处预留了均匀的装配间隙，既可以抵消钣金加工的公差，也能满足设备运行时的热胀冷缩需求，避免温度变化导致的外壳变形异响。

外形尺寸与安装边界方面，该设备属于紧凑型采暖单元，整体外形方正，厚度控制在较小范围内，壁挂安装后不会过多突出墙面，避免影响通道通行。安装时需要预留的边界尺寸需要考虑几个维度：首先是安装板的固定尺寸，背部安装板为矩形结构，四个角预留固定孔位，安装时需要保证安装面的平面度误差不超过2mm，避免安装后设备外壳出现应力变形；其次是设备周围的通风间隙，设备进风侧需要预留至少150mm的无遮挡空间，保证进风顺畅，避免出现进风不足导致的加热效率下降、设备过热保护；出风侧正前方1米范围内不建议放置易燃易爆物品或者不耐热的物件，避免热风直吹导致物品损坏或者安全隐患。设备的调节支架转动角度范围覆盖水平到向下45度区间，调整角度时不需要拆卸设备，仅需要松开支架两侧的固定旋钮，调整到目标角度后重新锁紧即可，维护操作非常简便。

在三维建模过程中，这类设备的结构设计需要重点关注安装支架的强度校核，支架作为核心承重部件，需要承受设备整机的重量，同时还要考虑设备运行时的振动载荷，因此支架的板材厚度、铰接点的轴径设计都需要匹配设备的整体重量，避免长期使用出现支架断裂、设备坠落的风险。另外外壳的风道密封性也是设计重点，风道拼接处需要做贴合处理，避免漏风导致的热量损失，同时减少漏风产生的异常噪音。格栅的导流角度需要结合风机的出风风速做匹配，角度过大容易导致热风扩散过快覆盖距离不足，角度过小则会导致出风过于集中，影响采暖舒适度，建模过程中可以通过流体仿真的方式验证不同格栅角度下的出风流场，优化出风效果。
