户外露台镀锌钢斜梯结构设计

这款户外镀锌钢斜梯主要用于建筑屋面、露台区域的人员通行接驳，解决不同标高平台之间的垂直交通需求，常见于工业厂房侧部露台、民用建筑屋顶设备检修通道、商业建筑外场露台衔接场景，相比传统混凝土楼梯，钢制梯的自重更轻，安装周期短，适配既有建筑改造时无需对原有结构做额外加固处理，尤其适合后期增设的通行通道场景。

从结构设计逻辑来看，整体采用斜梁支撑形式，两侧设置连续型钢斜梁作为主要承重构件，踏步采用格栅式Tramex板也就是钢格板踏步，这种踏步的镂空结构可以避免户外使用时表面积水、积灰、积雪，雨天行走时不会因为踏板表面积水打滑，同时格栅结构的自重比整板式踏步低30%左右，能有效降低斜梁的承重载荷。踏步的踏面宽度按照人体工程学通行需求设置，踢面高度控制在常规户外梯的合理区间，保证人员上下行走时的步幅自然，不会出现抬腿过高或者步幅过窄的磕碰问题。

防护结构方面，梯段两侧设置连续式金属护栏，护栏由立杆、顶部扶手、中间横档组成，立杆与斜梁采用螺栓连接或者焊接固定，扶手高度符合户外临空梯的防护要求，能避免人员通行时发生侧翻风险，护栏的杆件间距经过核算，防止儿童或者小型物件从杆件间隙坠落。梯段的上端与露台平台的结构边做刚性连接，通过预埋钢板或者膨胀螺栓将斜梁顶端固定在平台结构梁上，下端设置落地支撑脚，支撑脚底部带有可调垫板，可以适配安装现场的地面不平整问题，调整梯段的整体倾斜角度，保证踏步处于水平状态，避免安装后出现踏步倾斜的安全隐患。

表面处理采用整体热镀锌工艺，所有钢构件在焊接完成、打磨去除焊渣毛刺后，整体浸入镀锌池做热浸镀锌处理，镀锌层厚度满足户外长期使用的防腐要求，可以抵御户外日晒雨淋、紫外线照射、轻度酸碱腐蚀的使用环境，相比喷漆处理的钢梯，热镀锌层的附着强度更高，不会因为日常踩踏、磕碰出现漆层脱落生锈的问题，后期几乎不需要做防腐维护，使用寿命能达到20年以上。

安装边界方面，这款斜梯的倾斜角度控制在45度以内，属于舒适通行的斜梯角度范畴，梯段的水平投影长度根据安装高度匹配，现场安装时只需要确认上下连接点的结构强度，不需要额外做复杂的基础施工，下端支撑脚只需要放置在硬化的混凝土地面或者铺装地面上，通过膨胀螺栓固定即可，不需要做深埋的混凝土基础，大幅降低现场施工的工作量。梯段的整体宽度满足单人正常通行同时携带小型工具的需求，也可以根据实际使用场景调整梯段宽度，适配双人通行或者物料搬运的需求。

从实际使用的细节设计来看，踏步的钢格板采用防滑齿面设计，即使表面有薄冰或者湿滑的青苔，也能保证足够的摩擦力，减少滑倒风险。斜梁的截面选型经过载荷核算，能够承受额定的均布活载荷，满足日常人员通行以及偶尔搬运小型设备的承重需求，不会出现梯段变形、颤动的问题。所有构件的连接节点都做了圆角打磨处理，避免尖锐边角划伤通行人员，连接螺栓都采用防盗防松设计，户外长期使用不会出现螺栓松动脱落的问题。

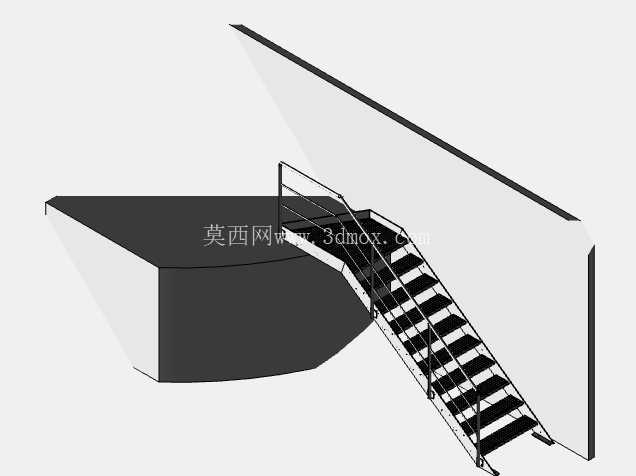

在结构建模过程中，所有构件的参数都按照实际加工工艺设置，斜梁的折弯角度、踏步的安装孔位、护栏的连接点位都和实际加工图纸保持一致，能够直接导出加工图纸用于下料生产，不需要二次调整尺寸。模型中还原了实际安装时的连接节点结构，包括上端与平台的连接耳板、下端的可调支撑脚、护栏与斜梁的固定支架，能够直观展示安装完成后的整体效果，方便设计人员在方案阶段核对梯段与周边建筑结构的干涉情况，提前调整安装位置，避免现场安装时出现与墙体、管线、其他设备碰撞的问题。
