24立方屋顶水箱支撑焊接底座结构

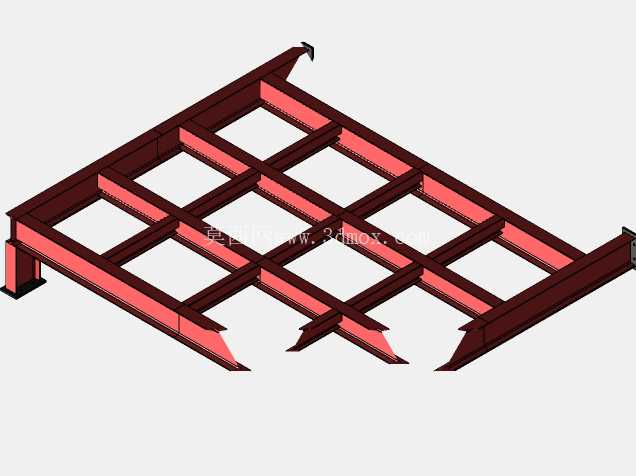

　　在民用建筑、工业厂房的屋面供水配套系统中，高位水箱的支撑结构一直是屋面荷载控制的核心环节，常规落地式水箱底座往往需要在屋面额外浇筑混凝土支墩，不仅施工周期长，还会大幅增加屋面的静荷载，对老旧建筑的屋面结构承载力提出极高要求，而这款依托建筑原有承重柱布置的24立方水箱底座，正是针对这一工程痛点开发的适配结构。从结构布局来看，整个底座采用纵横交错的型钢焊接框架形式，没有设置多余的落地支撑腿，所有主承重梁的端点均精准对齐建筑原有混凝土柱的柱顶位置，完全将水箱满载后的总荷载通过框架梁传递到建筑竖向承重结构上，彻底避免了屋面楼板直接承受水箱重量，从根源上降低了屋面的附加荷载，哪怕是建成年限较长、屋面楼板设计荷载冗余不足的建筑，也能通过这种荷载传递路径实现高位水箱的加装。

　　框架的主梁采用截面尺寸更大的型钢，沿建筑柱网的纵横轴线布置，次梁按照水箱底部的受力分布均匀排布，形成规整的网格状承托面，每一段梁的连接位置都采用满焊焊接工艺，焊脚尺寸经过受力计算匹配，确保满载状态下梁节点不会出现应力集中导致的变形或开裂。框架边缘设置的向上弯折的限位挡边，刚好卡住水箱底部的外沿，能够避免水箱在受到风荷载、屋面振动或者轻微地震作用时出现水平滑移，不需要额外设置复杂的固定锚栓，大幅降低了屋面施工的钻孔作业量，也避免了钻孔可能带来的屋面防水层破坏问题。

　　在安装边界的适配设计上，整个框架的外轮廓尺寸严格匹配24立方组合式水箱的底部外形，梁格的间距经过优化，既保证承托面的刚度，避免水箱底板因为跨度过大出现凹陷变形，又尽可能减少型钢的用量，控制结构自重。框架底部与建筑柱顶的连接位置预留了找平垫板的安装空间，现场安装时可以通过垫板调整框架的水平度，抵消柱顶施工的标高误差，不需要对原有柱顶进行大规模的剔凿打磨，安装作业全程不会产生大量建筑垃圾，对屋面现有设施的干扰极小。从实际使用场景来看，这种结构不仅适用于新建建筑的屋面水箱配套，更适合老旧小区改造、工业厂房屋面供水系统升级的项目，很多老旧建筑的屋面设计时没有预留大型水箱的安装荷载，采用常规底座根本无法满足结构安全要求，而这种依托柱网传力的焊接底座，不需要改动原有建筑的主体结构，就能实现大容量高位水箱的安装，同时框架全部采用预制焊接构件，现场只需要进行吊装就位和少量的节点固定作业，安装效率远高于现场浇筑混凝土支墩的施工方案。

　　在结构受力的细节处理上，所有型钢的端部都做了切角处理，避免尖锐的边角在安装过程中划伤施工人员，也防止长期使用过程中边角积水造成型钢锈蚀；梁与梁连接的加劲板设置在受力集中的节点位置，有效分散节点处的集中应力，避免长期满载状态下节点出现疲劳变形；整个框架的焊接完成后可以根据现场防腐需求做镀锌或者喷涂防腐涂层，适配屋面露天的使用环境，抵御日晒雨淋带来的锈蚀问题，延长结构的整体使用寿命。不同于常规的通用型水箱底座，这款结构完全是针对柱网布置的屋面场景做的定制化设计，没有多余的结构冗余，每一根型钢的布置都对应明确的传力路径，在保证承重能力满足24立方水箱满载要求的前提下，把结构自重控制到最低，进一步降低了传递到建筑结构上的附加荷载。在实际建模过程中，每一段型钢的截面参数、焊接节点的形式都严格按照钢结构设计规范的要求设置，梁格的排布避开了屋面原有通风管道、避雷带等设施的安装位置，现场安装时不会和其他屋面设施产生位置冲突，框架的高度也预留了足够的操作空间，方便后期对水箱底部的阀门、管道进行检修维护，不需要额外搭设检修操作平台。
