镂空辐条式轻量被动变形轮结构

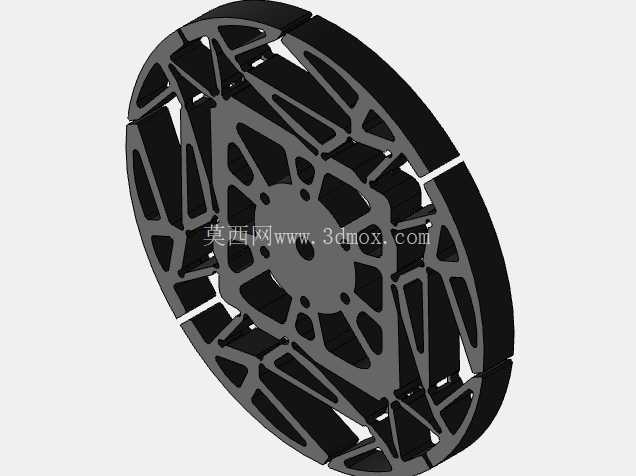

　　做移动底盘行走机构选型的工程师大多遇到过轮式结构越障能力不足、履带结构转向阻力偏大的矛盾，这款被动变形轮的设计逻辑，正是瞄准这一工程痛点展开，不需要额外加装驱动变形的动力元件，仅依靠轮体自身结构的形变特性，就能在平整路面保持圆形轮的低滚阻优势，遇到凸起障碍时通过辐条段的自适应形变增大接触包角，提升越障通过性。从结构细节来看，轮体整体采用分体式辐条拼接设计，没有采用传统轮式结构的整圈实心轮缘，而是将轮缘拆分为多段独立的弧形块，每段弧形块通过辐条结构与中心轮毂连接，辐条之间预留了均匀的形变间隙，当轮体压过障碍时，受力位置的弧形块会向内产生小幅位移，带动对应辐条产生弹性形变，让轮体接触轮廓临时适配障碍外形，避免传统刚性轮遇到障碍时容易出现的卡滞、弹跳问题。

　　中心安装区域预留了标准的传动连接孔位，孔位分布采用圆周等距排布，适配常规的轮轴连接尺寸，安装时不需要额外定制转接法兰，可直接匹配市面上常用的小型驱动电机输出轴，安装边界控制在常规同直径行走轮的尺寸范围内，替换现有设备轮组时不需要改动底盘的轮距、悬挂安装位，降低改装适配的工作量。辐条部分采用了三角形镂空的拓扑优化结构，在保证辐条径向支撑强度的前提下，尽可能去除了非受力区域的材料，整体重量比同尺寸实心轮降低百分之四十以上，对于小型移动机器人、巡检设备这类对自重敏感的设备来说，更低的轮体自重能减少驱动电机的负载，提升续航表现，同时镂空结构也能减少轮体转动时的风阻，在高速行走时的稳定性更优。

　　实际应用场景中，这类被动变形轮适配的设备范围很广，小型室内巡检机器人在平整的瓷砖、环氧地坪路面行走时，轮体保持接近正圆的轮廓，滚动阻力小，行走噪音低，不会像履带结构那样在光滑路面留下压痕；当设备需要越过办公室门槛、机房线缆槽、室外碎石路面这类小尺寸障碍时，轮体的被动形变特性能让接触面积更大，抓地力更强，不需要提前减速就能平稳通过，避免刚性轮越障时的冲击传递到车体内部，保护车载的传感器、电路板等精密元件。在户外探测类小型设备上，这款轮体的镂空结构还能减少泥土、碎石的附着，轮体转动时缝隙里的杂物会在离心力作用下自行脱落，不会像实心橡胶轮那样容易卡入小石子导致行走抖动。设计过程中需要重点关注的是辐条的形变行程与结构强度的平衡，形变间隙过大会导致平整路面行走时轮体圆度不足，产生周期性振动，间隙过小则无法提供足够的形变量应对障碍，这款结构的间隙取值经过多轮迭代验证，在常规100毫米直径规格下，单段轮缘的最大内缩位移控制在5毫米以内，既保证了平整路面的行走精度，又能覆盖常见的20毫米高度以内的垂直障碍越障需求。辐条与轮缘的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳断裂，长期反复形变下的结构寿命能满足移动设备上万公里的行走使用需求。

　　和主动变形轮相比，这款被动结构不需要额外的变形驱动电机、传动齿轮、位置传感器，整体结构的零件数量减少百分之六十以上，装配难度更低，后期维护时只需要检查连接位置的紧固件是否松动，不需要维护复杂的变形传动机构，故障率大幅降低，非常适合批量应用在消费级移动机器人、教育类机器人平台、小型无人探测设备上。轮体的材料选型适配范围也比较广，采用工程塑料注塑加工时可以一体成型辐条与轮缘段，进一步降低量产成本，采用金属3D打印加工时可以满足重载场景的强度需求，根据不同的负载要求调整辐条的厚度即可，不需要改动整体的结构拓扑。安装时需要注意轮轴的同轴度公差，控制在0.1毫米以内即可避免轮体转动时的偏摆，两侧轮体的安装间距误差不超过1毫米就能保证直线行走的精度，不需要额外做复杂的校准工序。
