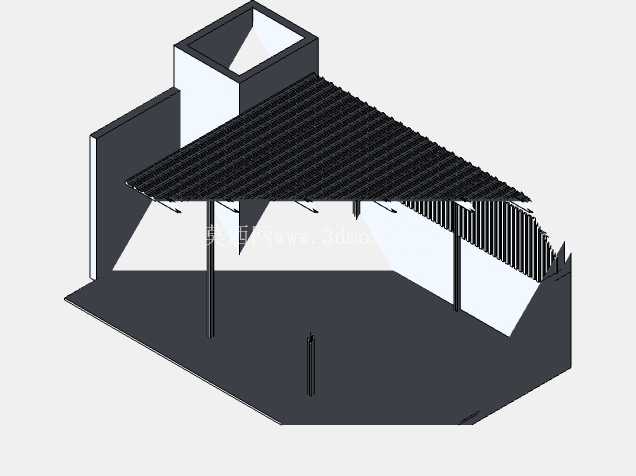

带隔热瓦面的激光排烟作业工位结构

这套结构的核心应用场景集中在中小功率激光加工作业区域，针对激光切割、激光打标过程中产生的烟尘扩散问题做了定向导流设计，同时兼顾作业区域的顶部隔热与侧方挡光需求。从实际使用逻辑来看，作业时产生的高温烟尘会顺着瓦面的倾斜角度自然向侧方导流槽汇集，避免烟尘在作业人员呼吸带区域滞留，瓦面采用的带PVC覆层的 termoacusticas 结构，一方面可以阻隔激光作业产生的弧光辐射向上扩散影响车间上层照明线路，另一方面也能吸收部分激光作业产生的高频噪音，降低车间整体的噪音污染水平。

设计过程中优先考虑了现场安装的适配性，整体工位采用模块化拼接思路，底部承载平台采用平整的钢板结构，边缘预留了120mm的安装固定孔位，可以直接通过膨胀螺栓与车间混凝土地面固定，不需要额外做地基处理，适配大多数现有生产车间的地面条件。支撑立柱采用矩形空心型钢，单根立柱的垂直承重设计值不低于800kg，除了承载顶部瓦面的自重外，还预留了后续加装照明灯具、烟尘收集管道、工位看板的挂载余量，立柱与底部平台、顶部瓦架的连接位置均采用可拆卸的螺栓连接结构，不需要现场焊接作业，拆装转运都比较方便。

顶部瓦面的倾斜角度经过反复校核，设置为12度的排水倾角，除了导流烟尘外，也能避免车间顶部冷凝水直接滴落到作业台面上，瓦面之间的搭接缝隙控制在3mm以内，搭接位置内置橡胶密封胶条，既可以防止烟尘从缝隙处溢出，也能避免细小的加工碎屑掉落到瓦面下方的电气线路上。侧方的挡护结构采用半高设计，高度设置为1.4m，刚好可以遮挡激光作业时的直射弧光，同时不会阻碍作业人员的物料传递操作，挡护板与立柱之间采用滑槽连接，可以根据实际作业的激光功率大小调整挡护板的安装高度，适配不同的加工工况。

从安装边界来看，整套结构的整体占地尺寸为长3.2m、宽2.4m，安装时需要在周边预留不小于0.8m的操作与维护通道，顶部距离车间顶棚的最小净空要求不低于0.5m，方便后续对顶部瓦面进行清洁维护，以及架设外接的烟尘收集管道。结构的边角位置全部做了R15的圆角处理，避免人员走动时发生磕碰伤害，所有外露的金属构件表面都做了静电喷塑处理，耐油污、易清洁，适配车间多油污、多粉尘的使用环境。

在功能拓展性上，瓦面下方预留了标准的C型导轨安装槽，可以直接加装滑动式的烟尘收集吸风口，吸风口可以沿着导轨滑动到不同的作业位置，精准对准烟尘产生点，提升烟尘收集效率。侧方挡护板上预留了电气线路穿线孔，可以方便地接入工位电源、气源接口，不需要额外在地面布设明线，减少车间地面的管线绊倒风险。底部平台表面做了防滑纹理处理，平台边缘设置了50mm高的挡边，可以防止加工产生的细小金属碎屑掉落到平台外侧，方便日常的工位清洁。

实际投产使用时，这套结构可以直接对接车间现有的中央烟尘净化系统，不需要单独配备除尘风机，瓦面的导流结构可以让烟尘在热抬升效应的作用下自然流向侧方的排风口，降低除尘系统的风机功率需求，相比传统的顶部平罩式排烟结构，烟尘收集效率可以提升30%左右，同时因为瓦面的隔热隔音特性，作业区域周边的温度可以降低2-3摄氏度，噪音水平降低8-10分贝，有效改善一线操作人员的作业环境。结构的所有零部件都采用标准化设计，易损件都可以在通用五金市场直接采购替换，不需要定制特殊规格的配件，后期维护成本较低。
