模块化金属型材拼接承重支撑框架结构

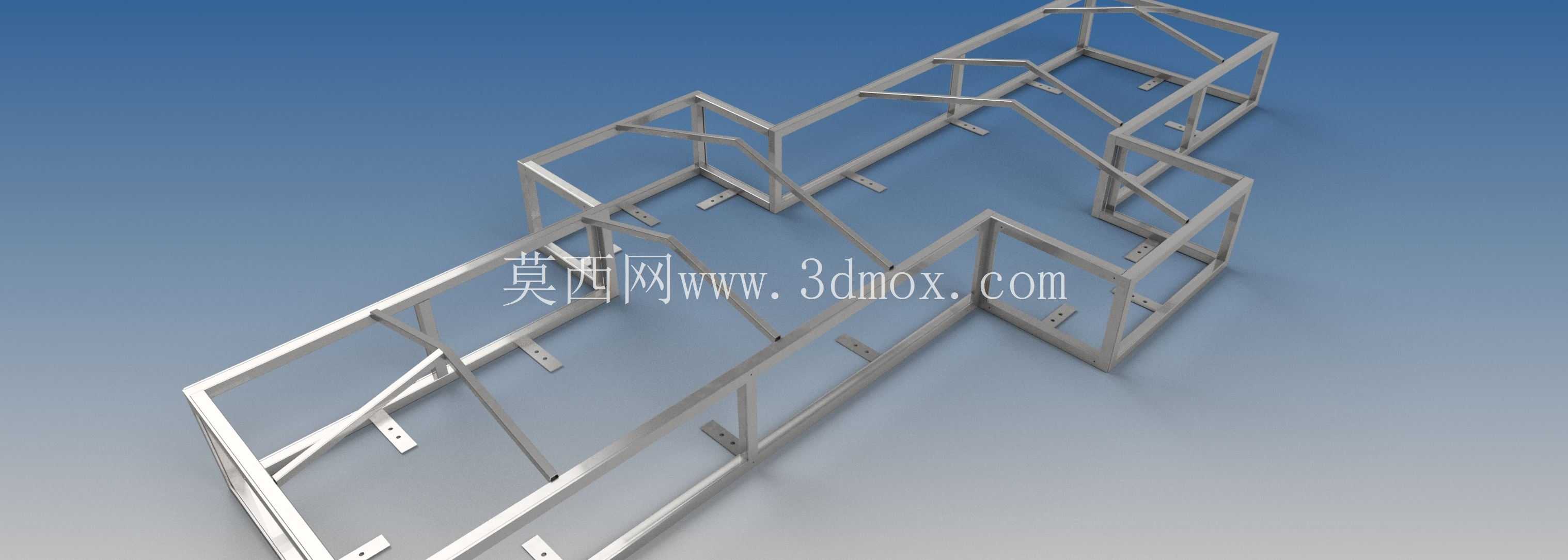

　　该框架结构采用标准矩形金属型材通过焊接拼接成型，整体为多段折线式布局，适配非规则空间内的设备承载需求，常见于车间内非标设备的底部支撑、生产线旁的物料承托骨架、临时工装的主体架体搭建场景。从结构设计逻辑来看，整体采用等截面型材作为主承力梁，所有转角位置均设置斜向加强筋，避免直角连接处因长期受载出现应力集中导致的焊缝开裂，框架底部预留的带孔安装耳板，可直接通过膨胀螺栓与混凝土地面固定，也可搭配脚轮组成可移动架体，安装耳板的孔位间距按照通用紧固件规格设计，适配M12-M16规格的固定螺栓，无需现场二次打孔即可完成安装。

　　框架的各段型材拼接处均采用满焊工艺处理，焊后打磨平整保证型材连接面的平面度误差控制在1mm以内，确保上方搭载的设备或台面安装时不会出现翘曲问题。整体轮廓的外边界尺寸可根据实际搭载需求调整，当前结构的型材壁厚选择兼顾了承重能力与整体重量，在均布载荷不超过每平方米500kg的工况下，框架整体挠度可控制在0.5mm以内，满足多数工业场景下的支撑精度要求。设计过程中优先考虑了型材的下料通用性，所有直段型材的长度均采用标准料长的整切尺寸，减少下料过程中的余料浪费，斜撑的角度统一为45度，降低切割工装的调整频次，提升加工效率。

　　框架的内侧预留了多个设备安装点位，可直接固定电气安装板、管路固定卡扣、导轨安装座等附属配件，无需在主型材上二次焊接支架，避免焊接应力导致的框架变形。在实际应用中，这类框架可作为小型自动化设备的主机架，也可作为车间内的物料周转架、检测设备的支撑台使用，折线式的布局能够完美避让现场的立柱、管线等障碍物，最大化利用车间内的零散空间。结构的表面处理可根据使用场景选择喷塑、镀锌或者喷漆，在潮湿或者有腐蚀介质的车间内使用时，可选择镀锌处理提升防锈能力，普通干燥车间内采用喷塑处理即可满足长期使用需求。框架的所有型材连接处均设置了连续焊缝，不存在虚焊、漏焊的位置，整体刚性足以承受设备运行过程中的振动载荷，不会因为长期振动出现连接松动的问题。

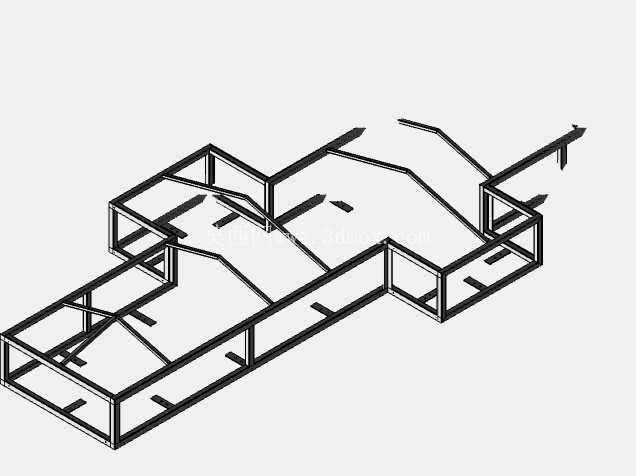

　　底部安装耳板的位置经过受力校核，均设置在主承力梁的正下方，固定螺栓的受力直接传递到主型材上，避免耳板受剪出现变形。在进行三维建模时，所有型材的拼接位置均做了干涉检查，确保下料后拼装时不会出现型材干涉无法对位的问题，焊缝的预留尺寸也按照实际焊接工艺要求设置，保证加工时能够按照图纸尺寸一次拼装成型，不需要反复调整修配。这类框架结构的设计没有采用复杂的连接结构，全部采用焊接连接，加工门槛低，普通的焊接班组即可按照图纸完成加工，不需要专用的加工设备，适合小批量快速加工制作，能够大幅缩短非标项目的搭建周期。
