内螺纹八角锁紧液压管路连接接头

做液压系统管路排布的时候，这类带内螺纹的八角锁紧接头是绕不开的基础连接件，很多刚入行的结构工程师容易把它和普通外六角管接头混为一谈，实际在中低压流体管路的现场装配场景里，这种双层八角结构的锁紧可靠性要比普通六角结构高不少。先从实际装配场景说，车间里做液压站布管、气动管路改造、甚至部分低压给排水的金属管路对接时，经常会遇到管路对接后需要微调角度、同时要保证密封不渗漏的需求，普通六角接头在拧紧时因为受力面只有六个，现场用活动扳手操作时很容易出现打滑咬边的情况，尤其是在设备内部操作空间狭窄、没法用套筒的位置，八角结构的每个受力边夹角更小，扳手哪怕只卡住小半圈边也能吃上力，不会因为受力点少拧不紧或者拧滑棱角。

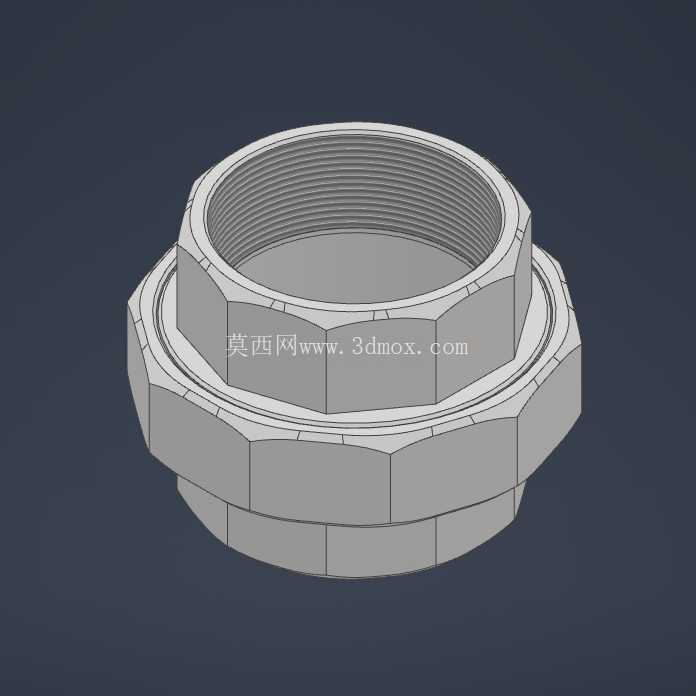

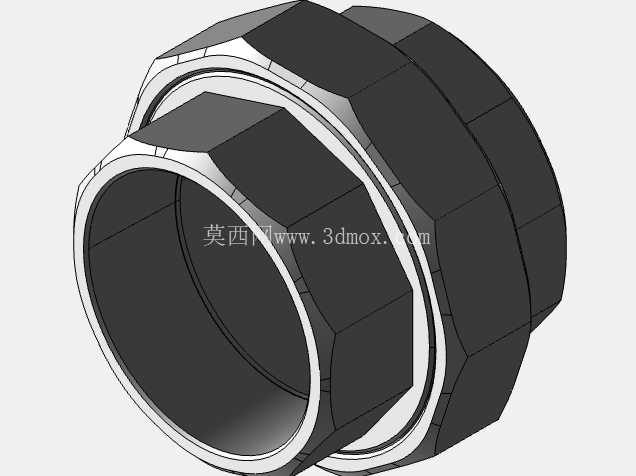

从功能特性上拆解，这个接头的核心作用是实现两段带外螺纹管路的对接锁紧，内部通长的内螺纹是和管路外螺纹配合的主要承载面，加工时要保证螺纹的同轴度，不然拧进去之后会出现管路别劲的情况，长期受液压脉冲载荷容易在螺纹根部产生应力集中开裂。外层的两层八角结构，下层尺寸更大的八角边是主拧紧受力位，上层尺寸稍小的八角边是锁止位，实际装配时先把接头拧到下段管路的预设深度，再把上段管路拧入接头内螺纹，调整好管路的朝向之后，用扳手卡住上层八角边反向带小半圈力矩，就能让上下两段管路的螺纹和接头螺纹之间形成预紧力，抵消管路运行时因为流体压力波动产生的螺纹松动趋势，不需要额外加螺纹胶或者锁止垫片，后期维护拆解也更方便。

设计的时候要注意几个边界尺寸，首先是接头的总高度不能超过安装位置的轴向空间，很多设备内部的管路排布间隙很小，要是接头总高做高了，会和旁边的阀块、护板产生干涉；然后是两层八角边的对边尺寸差要控制在合理范围，要是上下层对边尺寸差太小，扳手卡上层的时候容易蹭到下层八角边，没法施加足够的锁止力矩，差太大的话又会增加接头的整体径向尺寸，挤占相邻管路的排布空间。还有接头底部的台阶密封面，这个位置是和管路端面密封圈配合的部位，加工时的平面度要控制在0.05mm以内，表面粗糙度不能高于Ra1.6，不然密封圈压上去之后会因为接触面不平整出现渗漏，很多现场出现的接头渗油问题，不是螺纹没拧紧，而是这个密封面的加工精度没达标，或者装配的时候沾了铁屑、焊渣之类的杂质，把密封圈硌出了缺口。

再说说实际选型时的注意点，这种接头一般用在16MPa以下的中低压管路场景，要是用在高压或者超高压的液压回路里，要核算螺纹的剪切强度，不能只看接口尺寸匹配就直接选用。另外八角边的厚度也要根据管路通径匹配，通径15mm以下的小管路，八角边厚度做到3mm就足够承受拧紧力矩，通径超过20mm的管路，八角边厚度要加到5mm以上，不然拧紧的时候容易把八角边拧崩裂。还有内部螺纹的收尾退刀槽，不能做的太深，退刀槽太深会减少螺纹的有效啮合长度，降低接头的承压能力，退刀槽太浅又会导致螺纹加工不到位，管路拧不到预设的密封位置。很多新手建模的时候容易忽略退刀槽和密封面的过渡圆角，直接做直角过渡，实际加工的时候刀具在直角位置容易产生应力集中，接头受交变载荷的时候容易在过渡位置开裂，所以一般会在退刀槽位置做0.2-0.5mm的圆角过渡，既不影响装配，又能提升接头的疲劳强度。

现场装配的时候还有个实操细节，这种八角接头不用拧到力矩极限，一般拧到密封圈被压缩30%左右的变形量就足够，要是拧的过紧，会把密封圈挤到螺纹间隙里，反而容易出现渗漏，而且下次拆解的时候密封圈会残留在螺纹里，清理起来很麻烦。另外在有振动的设备管路上用这种接头，比如泵组出口的位置，哪怕有双层八角的锁止结构，最好还是在螺纹上缠一圈生料带辅助密封，不是说接头本身密封性能不好，而是长期振动下螺纹之间的微磨损会慢慢降低预紧力，生料带可以填充螺纹之间的微小间隙，延长维护周期。建模的时候要注意把八角边的棱角做小倒角处理，不要做成锋利的直角，一是加工的时候毛刺好清理，二是现场操作的时候不会划伤工人的手，三是电镀或者氧化处理的时候，棱角位置不会因为电流集中出现镀层过厚或者烧蚀的问题。
