高精度金属齿微型舵机结构三维设计

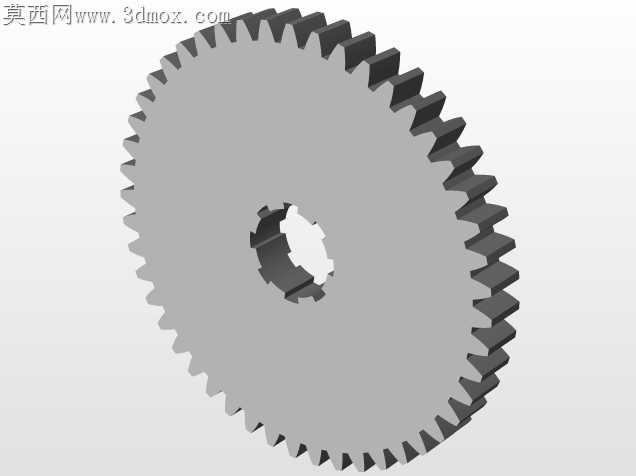

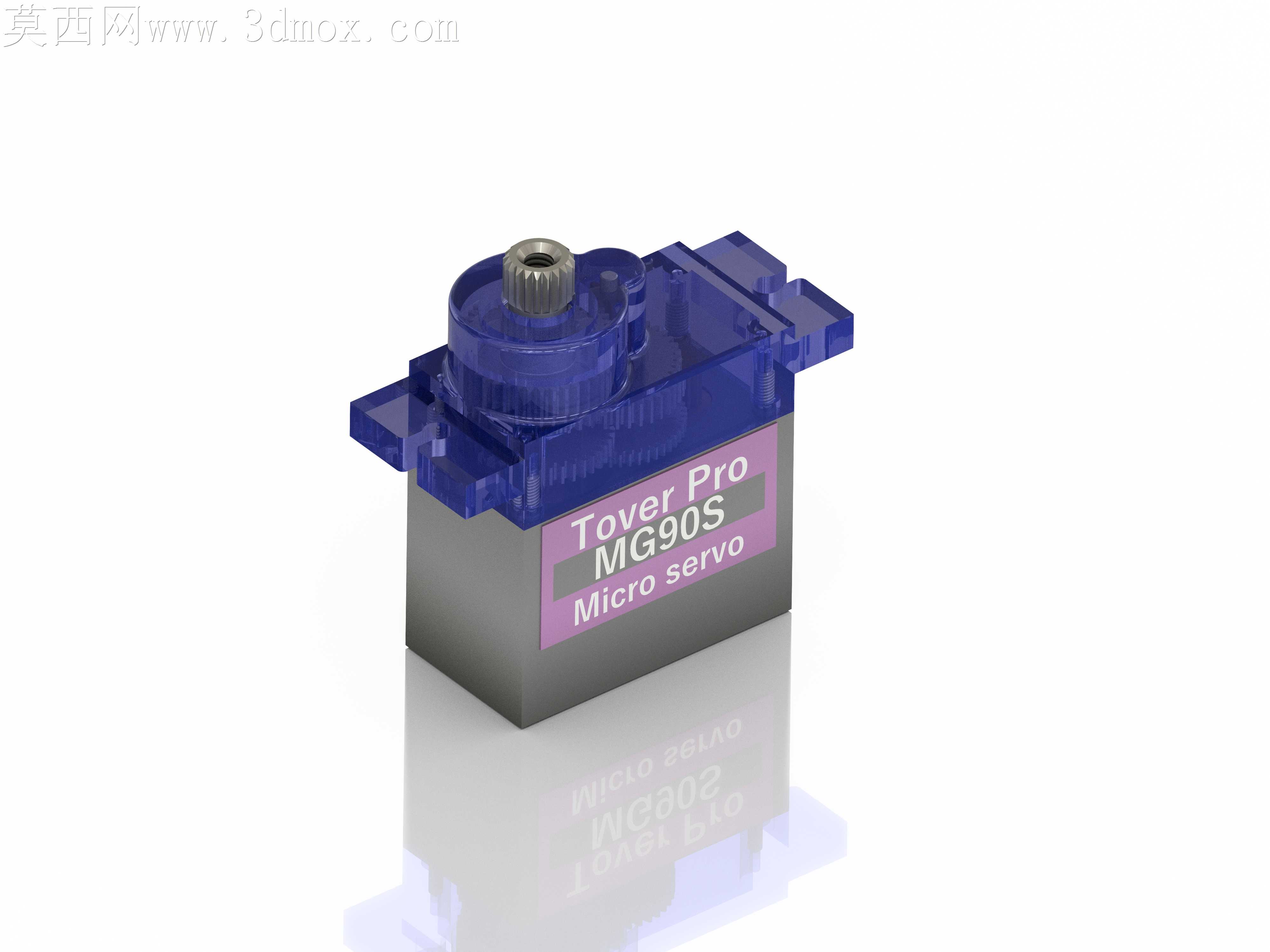

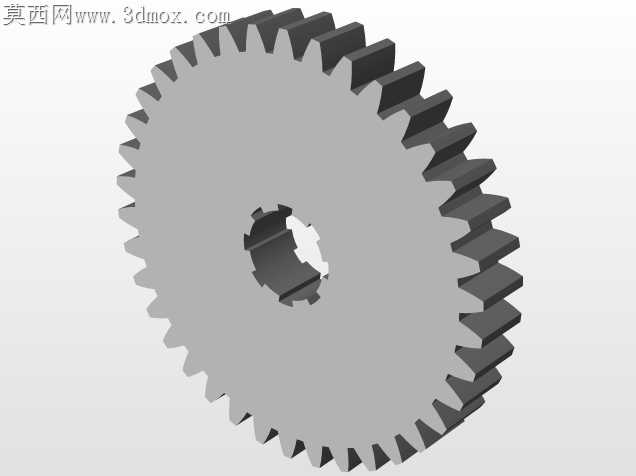

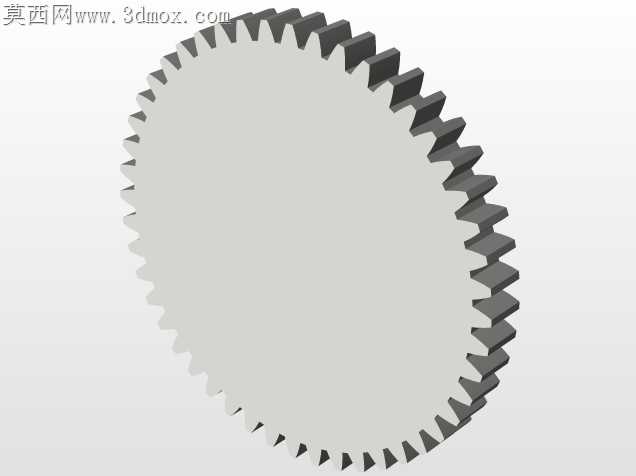

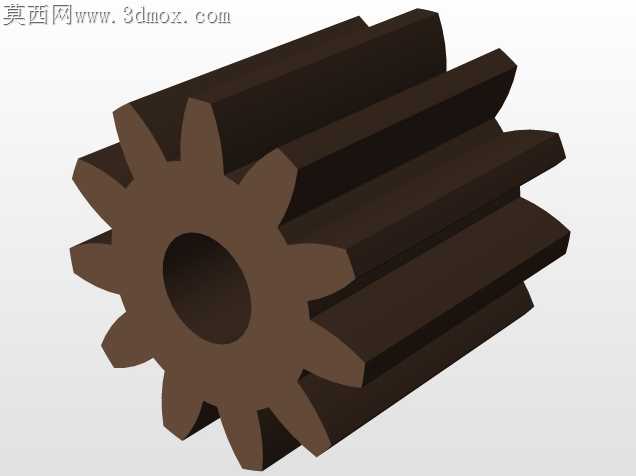

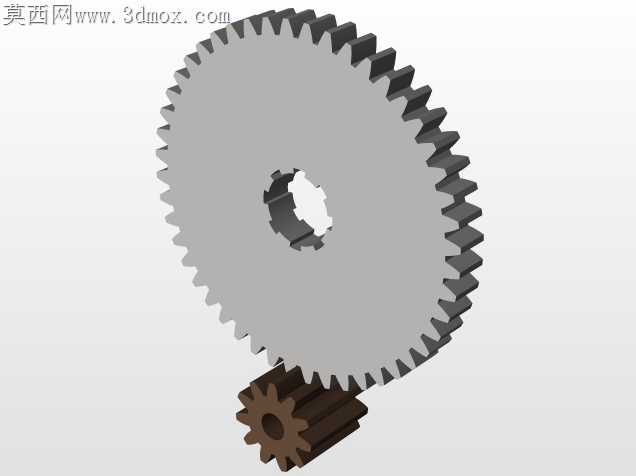

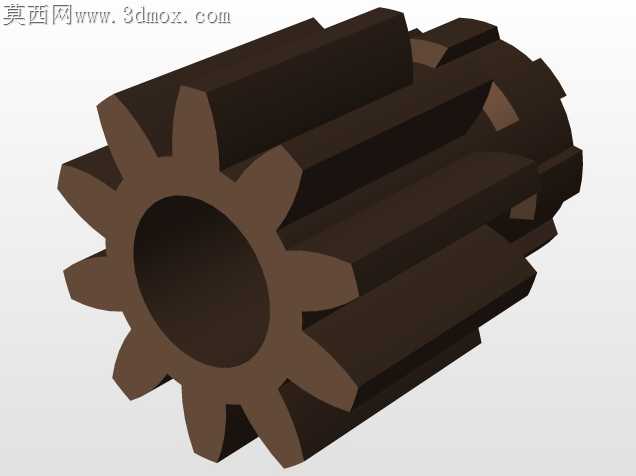

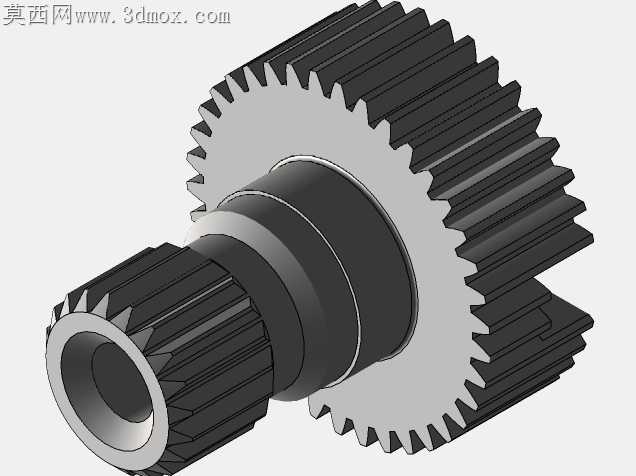

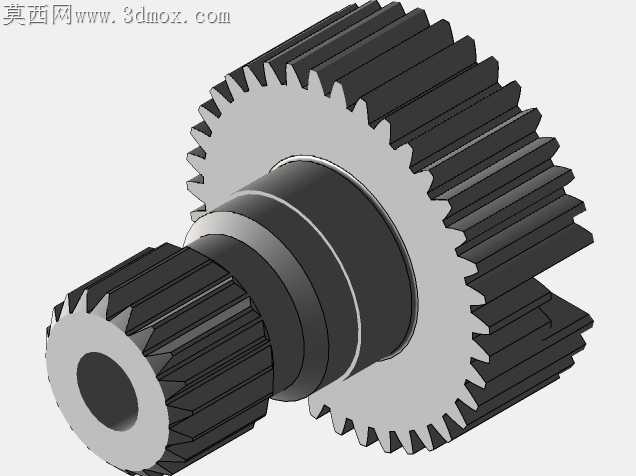

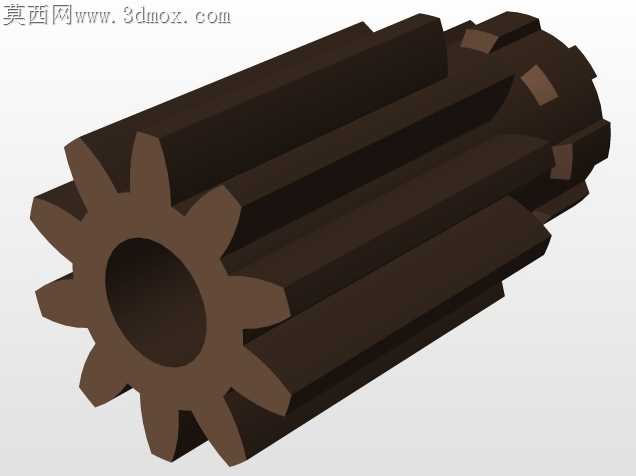

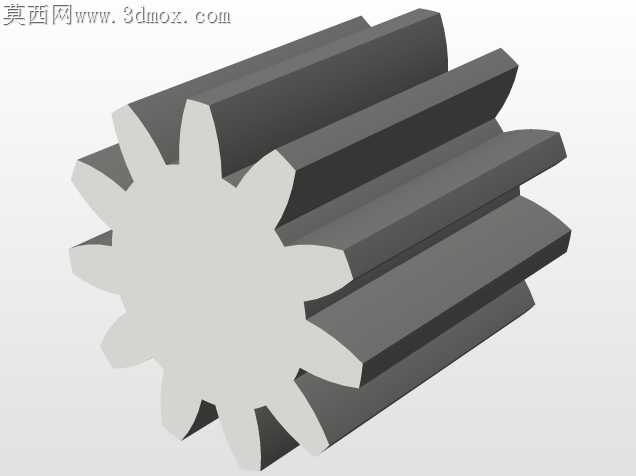

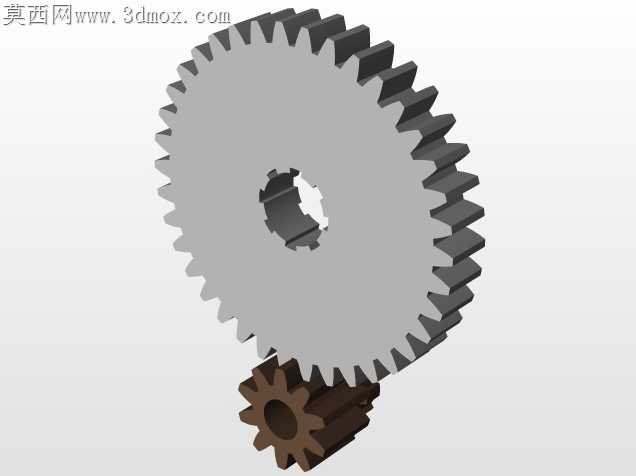

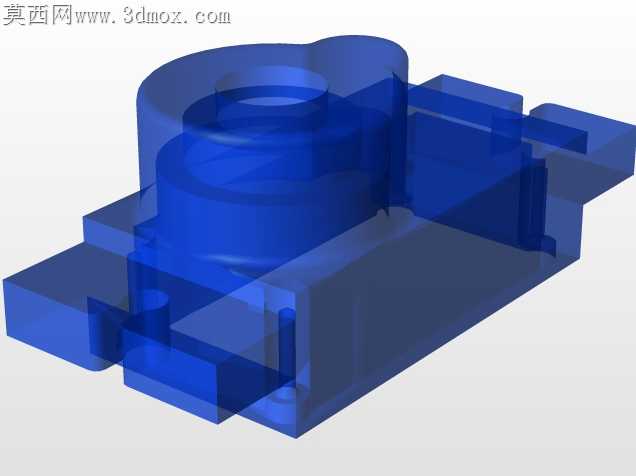

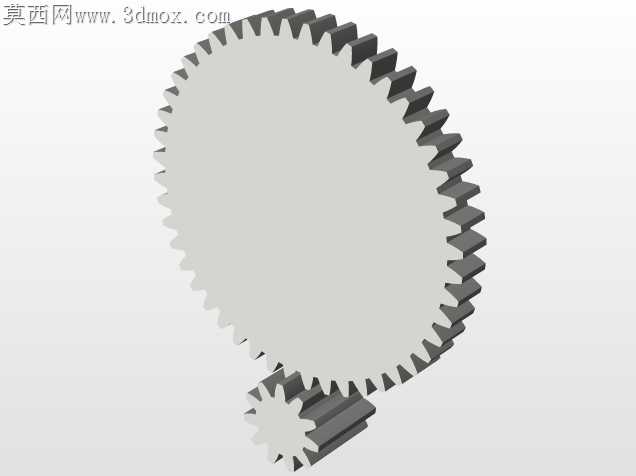

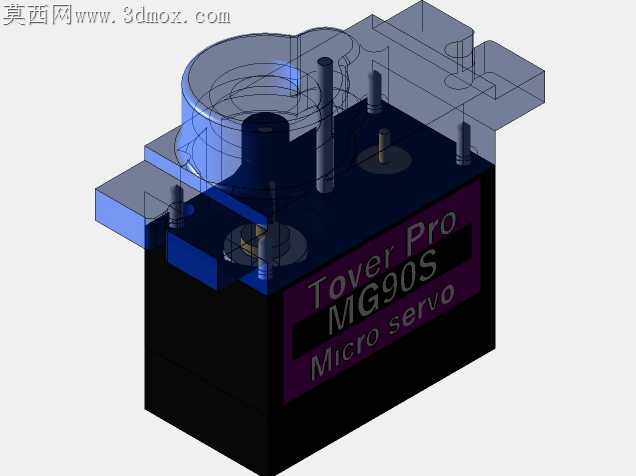

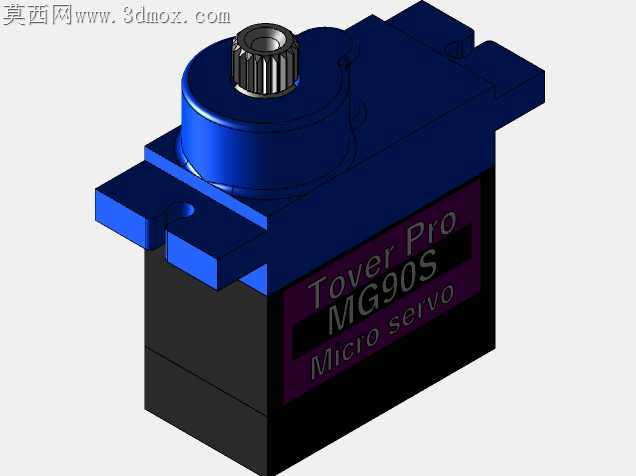

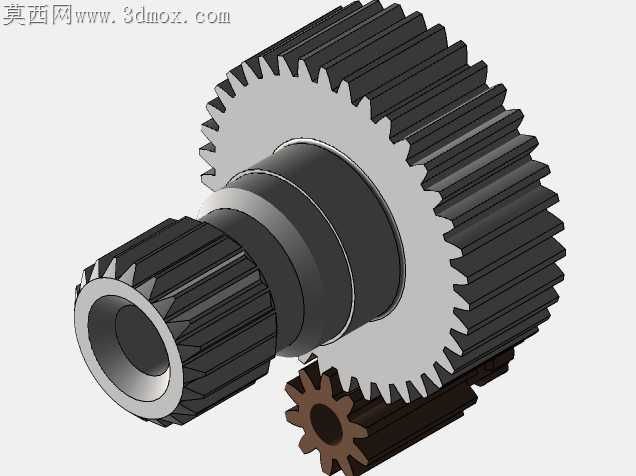

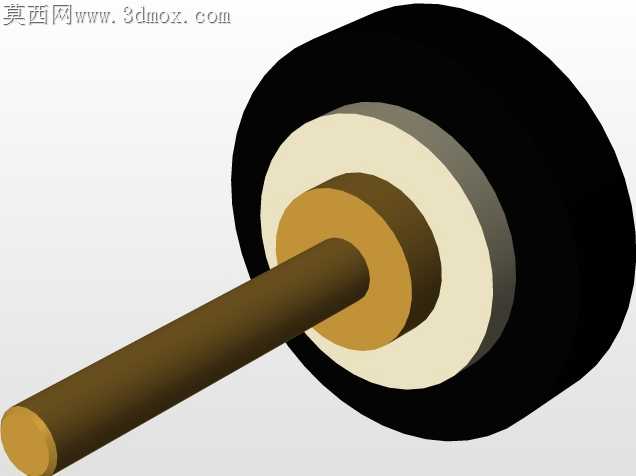

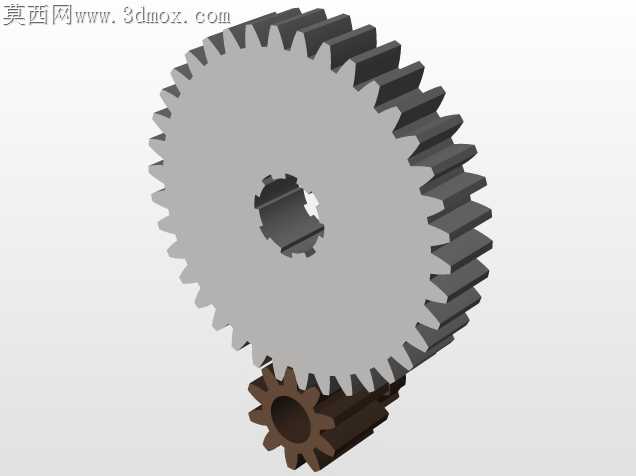

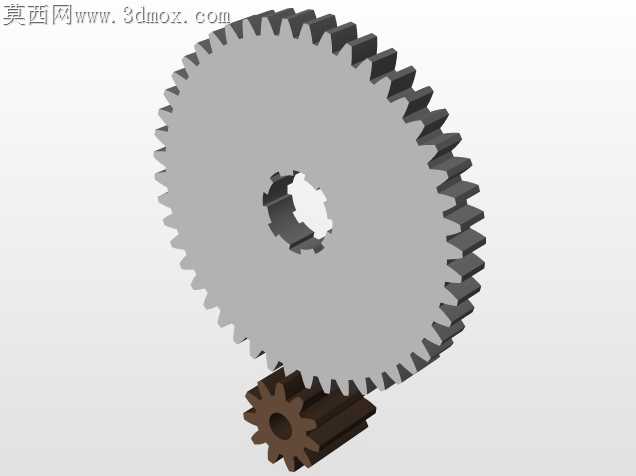

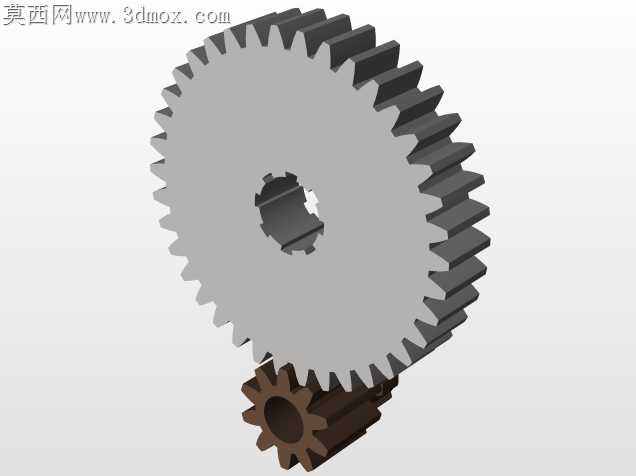

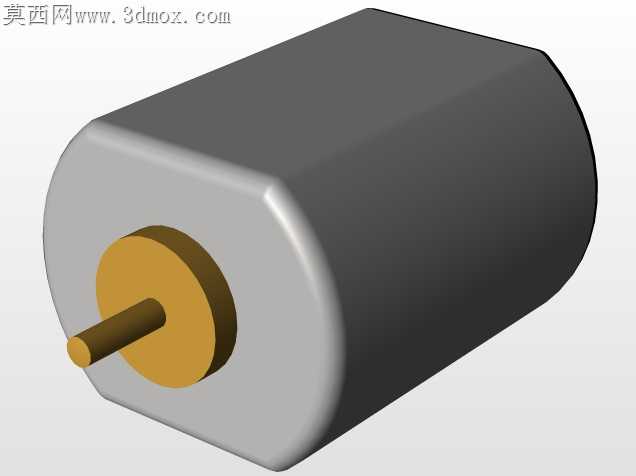

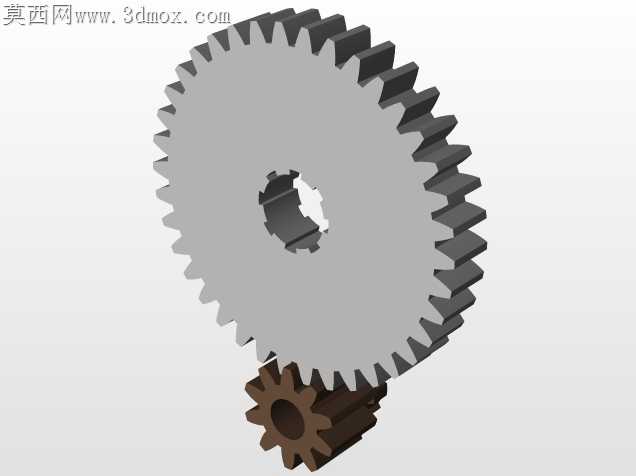

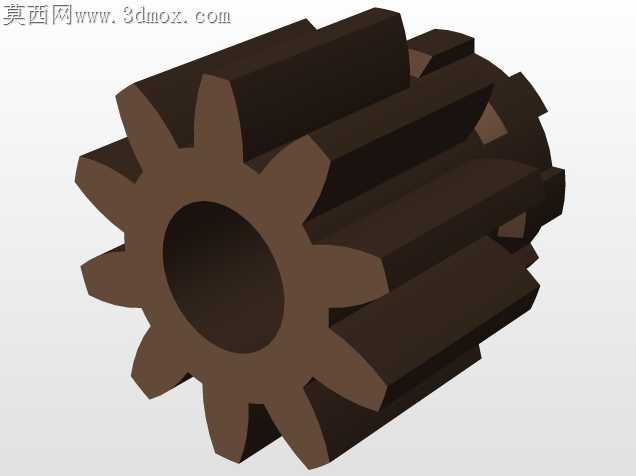

微型舵机在航模、小型机器人关节、智能小车转向场景中，最常出现的失效点集中在输出轴齿轮崩齿、上下壳体扣合虚位导致的齿轮啮合偏移，以及输出轴径向窜动带来的舵盘抖动问题。这款金属齿微型舵机的三维设计，在结构上针对这些现场高频故障做了针对性的适配调整。上壳的透明PC材质限位槽与齿轮组的定位凸台做了0.02mm的过盈配合设计，避免长期往复转动后壳体磨损带来的齿轮侧隙变大，紫色半透明上壳的壁厚均匀控制在1.2mm，既保证注塑成型时不会出现缩痕，也能在不拆解壳体的情况下直接观察内部齿轮的啮合状态，方便现场调试时快速排查卡滞问题。输出齿采用金属粉末冶金材质，与下方三级减速尼龙齿轮的啮合间隙预留了0.05mm的公差带，既不会因为间隙过小出现低温环境下转动卡滞，也不会因为间隙过大导致舵机定位精度超差，输出轴顶端的齿形采用标准20T舵机齿规格，与市面上通用的金属舵盘、塑料摇臂完全适配，不需要额外做转接结构。下壳的电位器安装槽做了十字形防呆设计，避免装配时电位器偏转导致的舵机中位偏移，电位器引脚与驱动电路板的焊盘位置做了对齐优化，焊盘边缘预留了0.3mm的阻焊区，避免手工焊接时连锡短路。驱动板上的功率MOS管位置紧贴下壳的内壁凸台，凸台表面预留了导热胶填充间隙，长时间带载转动时MOS管的热量可以直接通过塑料壳体散出，不会因为局部过热导致驱动芯片烧损。侧边的出线口做了圆弧过渡处理，避免线材反复弯折时外皮被壳体锐边割破，出线口的卡扣宽度与标准22AWG舵机线的线径匹配，拉扯线材时不会把线芯从焊盘上扯脱。输出轴的轴承位采用双段支撑结构，上端嵌入上壳的铜套衬套，下端抵在电位器的转轴中心，径向窜动量控制在0.01mm以内，带载转动时不会出现输出轴晃动的问题。壳体四周的四个安装耳孔位间距完全兼容同规格9g舵机的安装尺寸，替换原有塑料齿舵机时不需要重新打孔调整安装位，直接替换即可使用。标签粘贴区域的壳体表面做了微磨砂处理，粘贴标识后不会出现翘边脱落的问题，标签区域的凹槽深度控制在0.1mm，刚好容纳铜版纸标签的厚度，不会因为标签突出导致安装时与周边结构干涉。
