450级电动遥控直升机精细三维设计

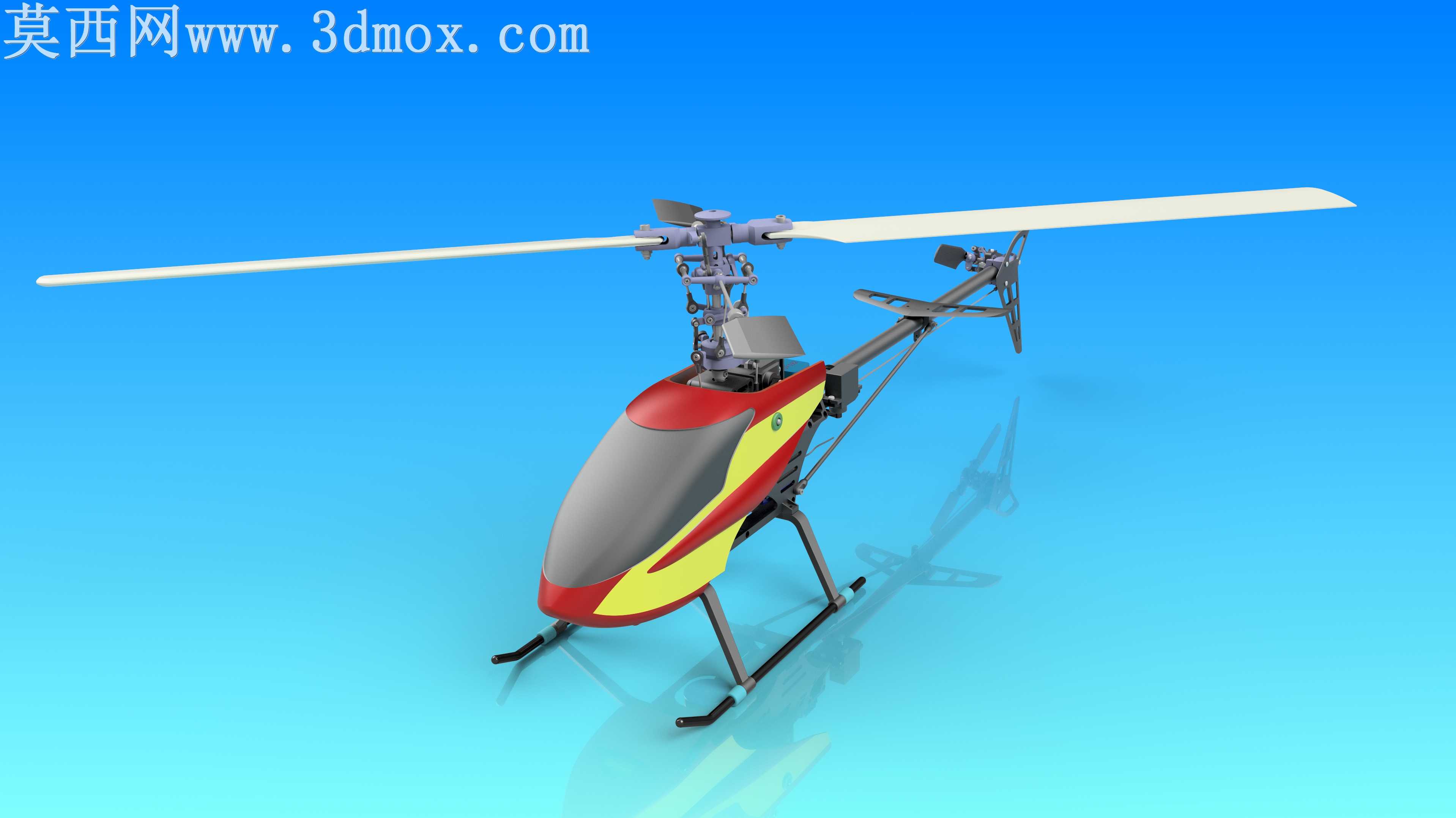

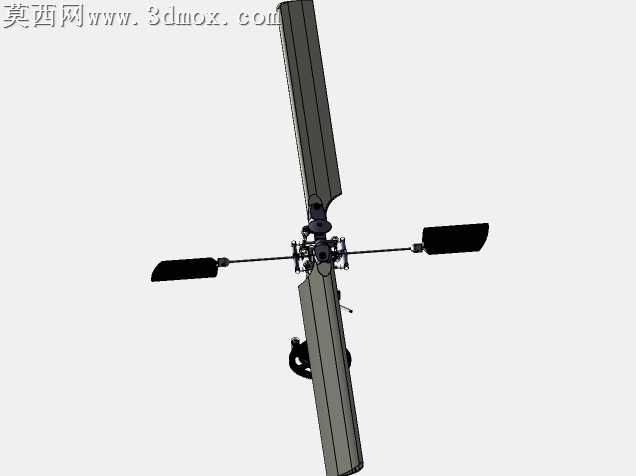

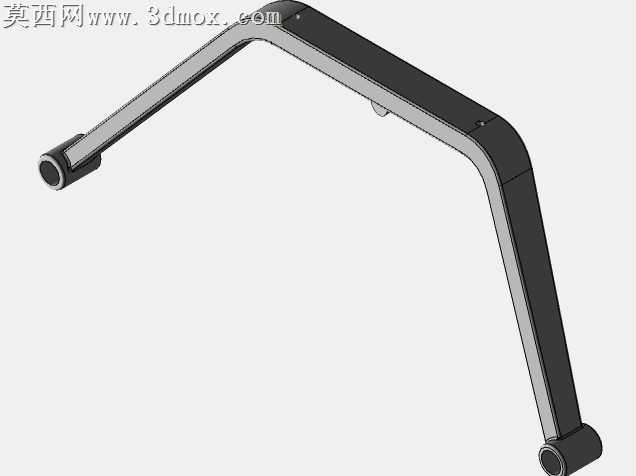

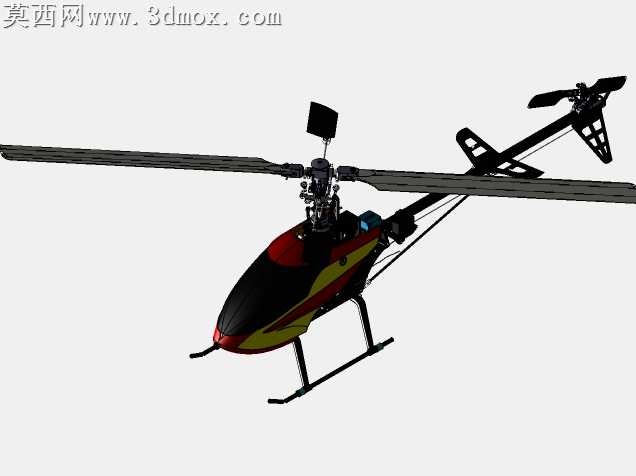

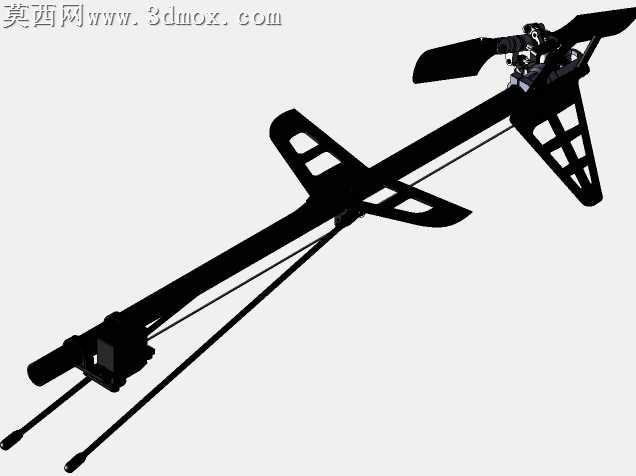

做这套450级电动遥控直升机模型的时候，最先敲定的是主旋翼的直径参数，720mm的主旋翼尺寸要匹配机身重心位置，一开始把主旋翼夹座做厚了1.2mm，后来发现会影响倾斜盘的CCPM舵机行程，反复调整了三次夹座的壁厚，既保证旋翼高速旋转时的结构强度，又不会让舵机负载过大。机身头罩的曲面是最磨人的部分，一开始用放样做出来的曲面过渡很生硬，侧面红黄灰三色的分模线位置总是出现褶皱，后来把侧面的引导线拆成了四段，分别对应机头圆弧、座舱收窄、机身侧棱、尾梁衔接的位置，调整控制点的权重之后，曲面的G2连续才顺下来，渲染的时候头罩的半光泽红漆材质调了好久，特意加了细微的金属珠光颗粒，模拟真实航模壳的玻璃钢质感，不会像塑料一样发闷。起落架的滑橇结构没有直接用现成的圆管扫掠，特意在和机身连接的固定座位置做了加厚的橡胶缓冲垫结构，连固定座上的两个安装孔位都留了0.1mm的装配间隙，实际装配的时候滑橇可以有微小的形变余量，模拟真实降落时的缓冲效果。尾桨部分一开始把传动杆做的太粗，和尾梁的比例不协调，后来把传动杆直径缩到2mm，尾桨夹的尺寸也跟着等比缩放，还在尾桨和尾梁连接的位置加了细小的固定螺丝细节，虽然渲染的时候这些小细节不会特别显眼，但装配逻辑上是顺的，不会出现结构悬空的问题。主旋翼的平衡翼部分特意做了可动的铰接结构，倾斜盘的三个舵机拉杆长度都做了精确的尺寸匹配，转动主旋翼的时候，倾斜盘的倾斜角度和舵机的行程完全对应，不是那种摆样子的死结构。电池仓的位置留了刚好放下2200mAh 15C锂电池的空间，仓盖的卡扣结构也做了出来，不用额外做辅助固定结构就能卡住电池。渲染的时候打了两盏侧逆光，把主旋翼的细长轮廓打透，地面特意加了淡淡的反射，把直升机的影子投在浅蓝色的背景上，能突出机身的线条感，不会让整个模型飘在画面里。整个模型没有做多余的装饰结构，所有外露的零件都是真实450级直升机上会有的结构，连电机的散热槽、电调的安装位置都留了对应的安装位，不管是用来做航模结构参考，还是做渲染展示都够用，甚至可以直接导出结构件用来做3D打印的改装件参考。
