带基础嵌件的钢结构斜梯结构设计

这套钢结构斜梯主要配套工业厂区内的架空操作平台、设备检修平台使用，常见于厂房二层设备巡检通道、仓储区高架作业面、户外工业设备操作平台的人员通行场景，区别于民用家装楼梯，所有结构件均以承重可靠性、现场安装便捷性为核心设计目标，无需额外做装饰包覆，直接作为工业通行构件投入使用。

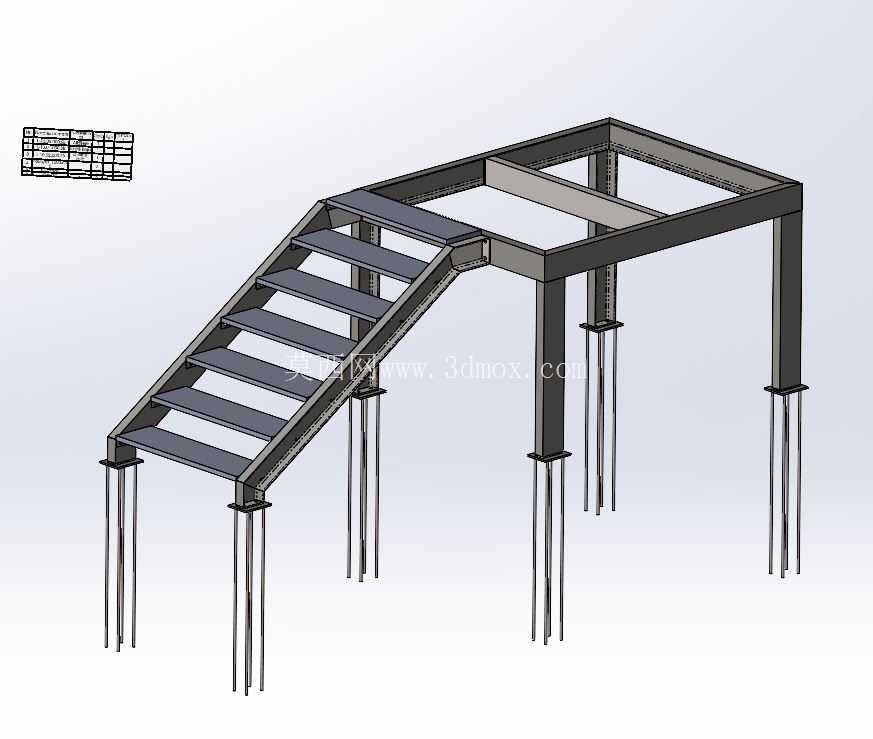

从结构组成来看，整套构件包含斜向梯段、顶部衔接平台框架、落地支撑立柱、预埋基础嵌件四个核心部分。斜梯段采用双槽钢作为侧边主梁，踏步采用花纹钢板折弯成型，每块踏步与侧边主梁采用满焊连接，踏步间距严格按照工业人行梯的步距要求设置，行走时不会出现步幅过大或过小的不适感，踏步表面的花纹结构可在表面沾有油污、水渍的工况下提供足够摩擦力，避免人员滑倒。顶部的平台框架采用矩形钢管焊接成整体框型结构，一侧与斜梯段主梁端部焊接固定，其余边可根据现场实际需求衔接其他平台段或护栏结构，框架预留了护栏安装的螺栓孔位，现场安装时无需二次打孔即可完成护栏装配。

支撑立柱采用方形钢管制作，每根立柱底部都配套独立的基础嵌件，嵌件为带锚爪的钢板结构，安装时需要提前在混凝土基础浇筑阶段将嵌件预埋到位，锚爪深入混凝土层的深度满足抗拔、抗倾覆的载荷要求，立柱与预埋嵌件采用焊接连接，可根据现场基础的实际标高微调立柱长度，抵消土建施工的标高误差，保证整个梯体与平台的水平度。所有立柱的排布均经过载荷验算，斜梯段底部设置两根支撑立柱，平台框架下方均匀设置四根支撑立柱，可满足额定均布活载荷的通行要求，同时可承受单人携带检修工具通行的集中载荷，不会出现结构挠度过大的问题。

设计过程中优先考虑了现场装配的便利性，所有钢构件均在工厂内完成下料、焊接、除锈、涂装工序，现场仅需完成预埋嵌件定位、立柱与嵌件焊接、各段构件拼接的工序，无需在现场进行大量切割焊接作业，降低现场施工的安全风险与安装周期。构件的外形尺寸充分考虑了工业厂区的运输通道限制，整体拆分后的单个构件长度不超过常规货运车辆的厢体长度，宽度满足厂区内部通道的转弯半径要求，无需额外定制运输方案。安装边界方面，整套梯体的落地投影范围清晰，预埋嵌件的定位尺寸标注明确，现场施工时仅需按照标注的点位完成嵌件预埋，即可保证后续安装的匹配度，顶部平台的衔接面设置了通用连接孔位，可适配多数常规工业钢平台的连接尺寸，无需针对特定平台做大幅修改。

从细节设计来看，斜梯段与顶部平台的衔接处做了圆弧过渡处理，避免人员通行时出现磕碰棱角的风险，所有构件的外露焊接位置均做了打磨处理，去除焊渣与尖锐毛刺，所有钢构件表面均做了防锈底漆与面漆涂装，可适应常规室内厂房与半户外工况的防腐蚀要求，若用于高腐蚀工况还可在涂装层基础上额外增加镀锌层处理。整套结构没有多余的装饰性构件，所有杆件均承担对应的结构载荷，材料利用率高，整体自重控制在合理范围内，不会对基础造成过大的附加载荷，同时后期维护成本极低，仅需定期检查焊接位置的锈蚀情况与螺栓紧固状态即可，无需复杂的维护工序。
