100x100木梁垂直连接结构接缝组件

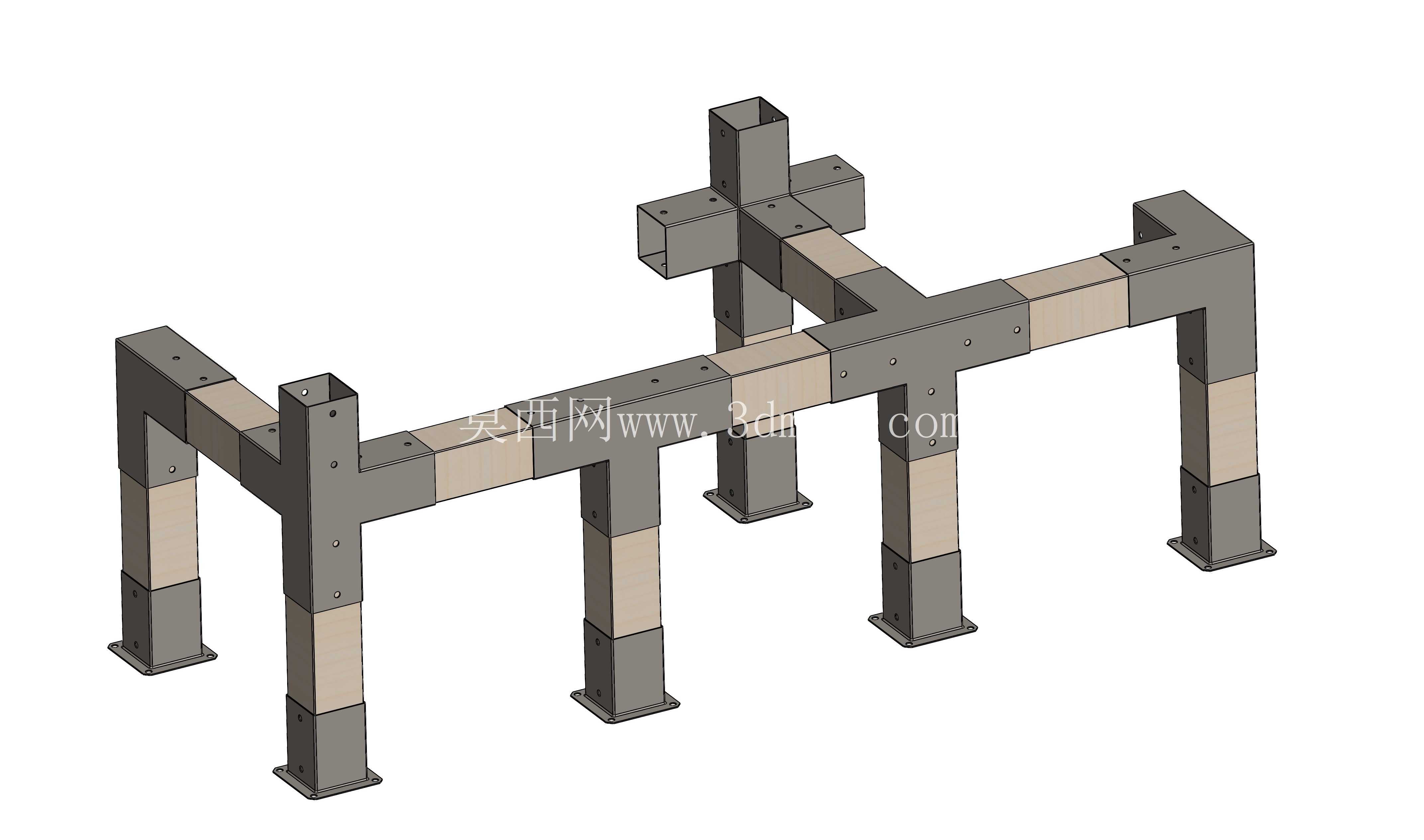

在户外轻型木结构搭建场景中，100x100毫米截面木方的垂直转角连接一直是现场施工的痛点，传统榫卯加工对现场工人的木工技艺要求高，普通角码连接又存在外露连接件易锈蚀、节点抗剪强度不足的问题，这套金属连接组件正是针对这类应用场景开发的标准化解决方案。从实际使用场景来看，这类连接件主要服务于庭院凉亭、户外休闲凉棚、家用简易车库的框架搭建作业，也可用于户外露台护栏、花架、户外设备防护棚的垂直节点加固，适配经过防腐处理的实木方、碳化木方以及复合木塑型材，只要截面尺寸控制在100x100毫米公差范围内，都可以实现免复杂榫卯加工的快速装配。

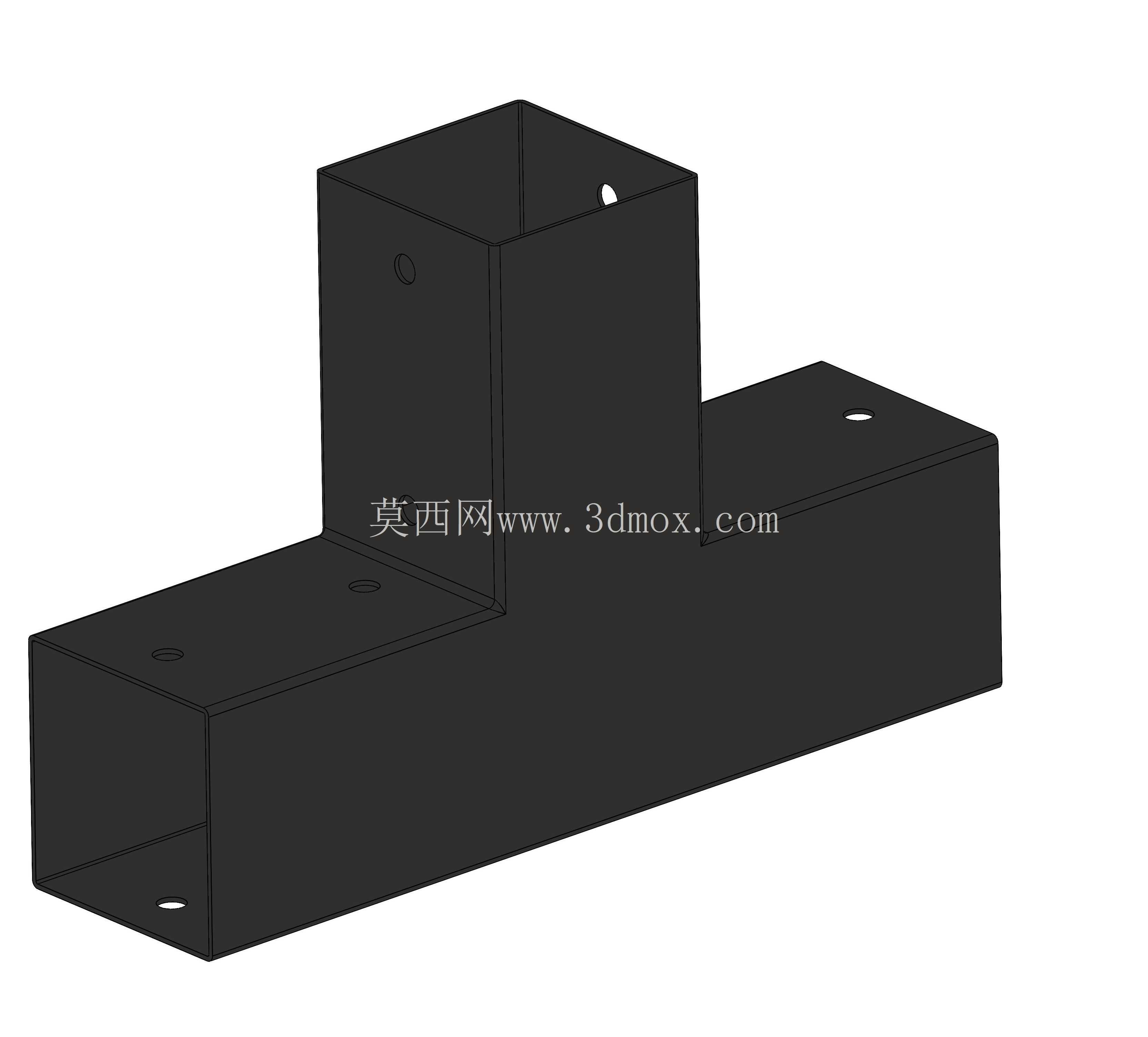

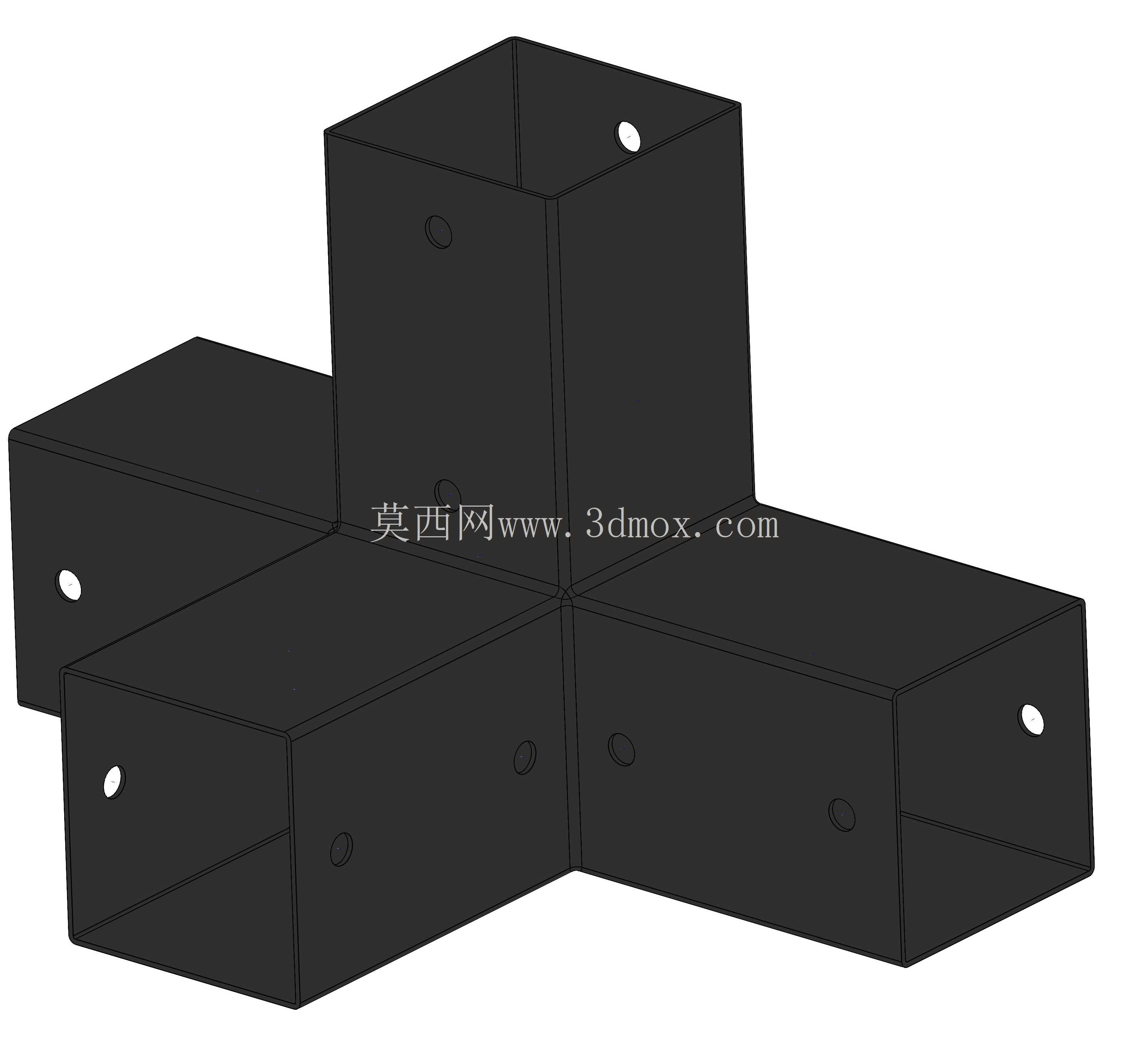

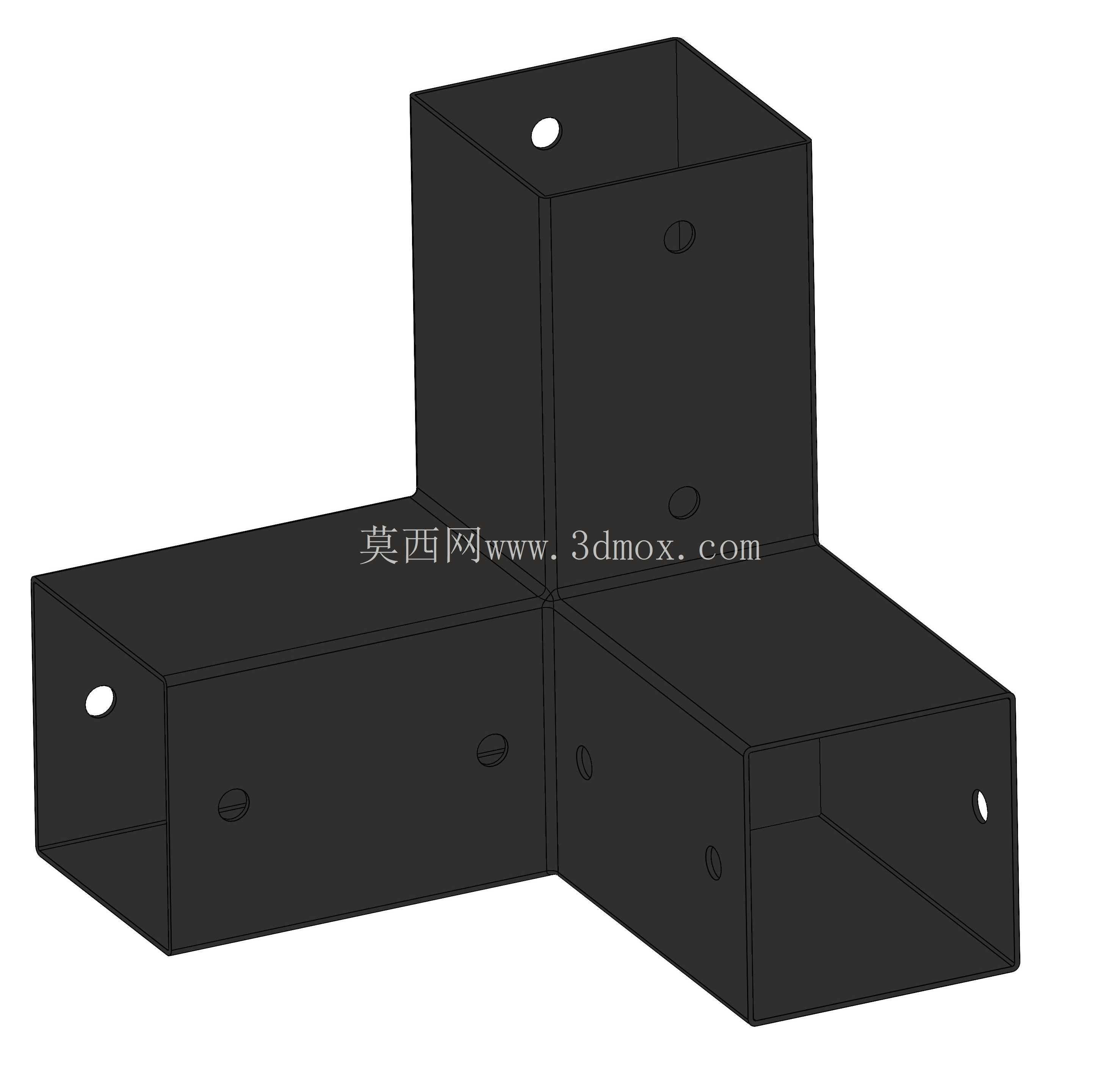

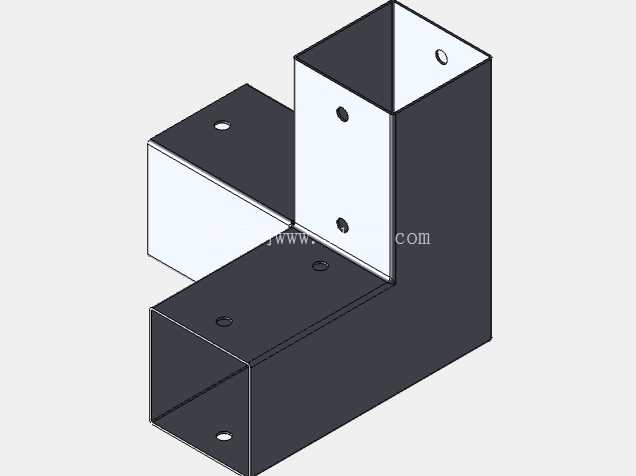

从功能特性上看，这套组件区分了立柱与横梁的连接位、横梁十字交叉位、立柱顶端封头位等不同的连接形态，每个连接件都预留了与木方贴合的定位止口，安装时只需要将木方端部抵到止口位置，再通过自攻螺丝从预留的沉孔位拧入木方内部，就能完成节点的固定，不需要现场划线定位，也不需要对木方做复杂的裁切开槽，普通施工人员借助普通手电钻就能完成全部装配作业。连接件的沉孔设计可以让螺丝头完全没入金属件内部，避免外露刮蹭，也能减少螺丝长期暴露在户外环境中出现的锈蚀问题，延长节点的使用寿命。

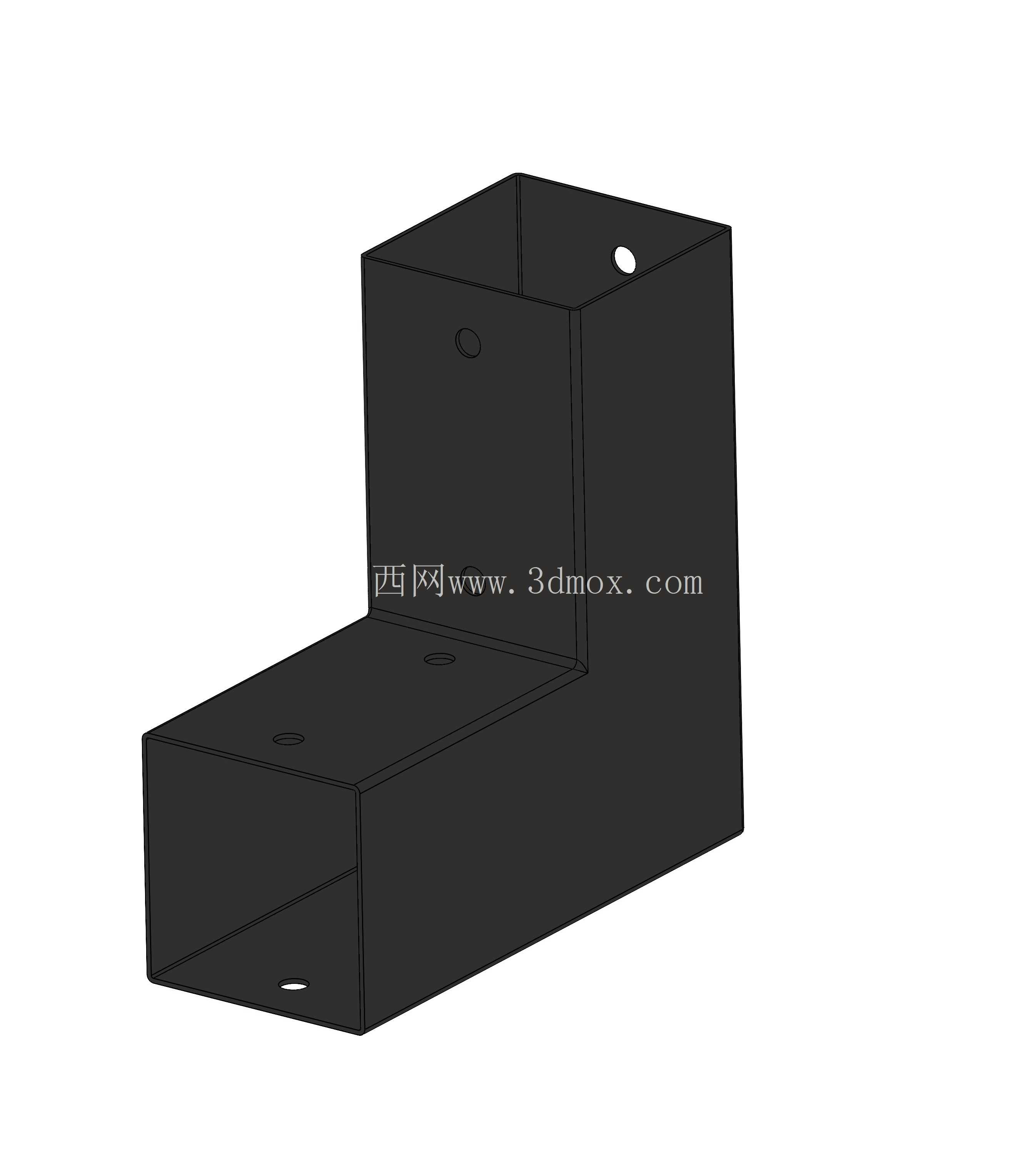

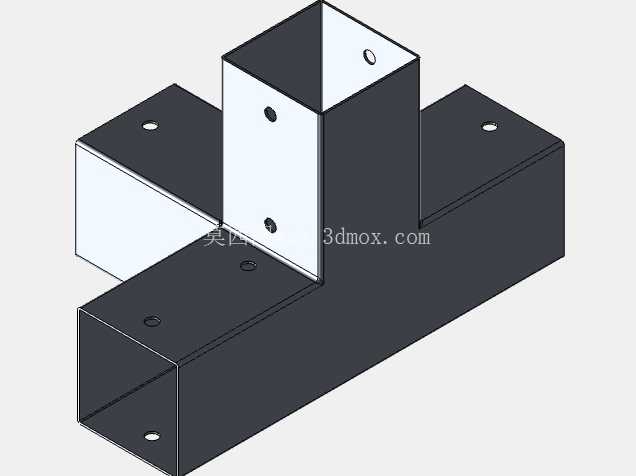

设计思路上，这套连接件没有采用全包覆的盒式结构，而是采用了局部贴合的L型、T型、十字型支撑结构，在保证节点连接强度的前提下尽可能减少金属材料的用量，降低构件自重，同时也减少金属件与木方的接触面积，避免木方与金属贴合位置长期积水导致的腐朽问题。每个连接臂的长度都经过力学测算，既保证足够的螺丝排布空间，让每个连接面都能容纳足够数量的螺丝分担载荷，又不会因为连接件过长导致木方的有效支撑段被削弱，节点处的抗扭、抗剪性能完全可以满足户外轻型木结构的风载、雪载要求，应对常规户外使用场景下的外力冲击不会出现节点松脱、变形的问题。

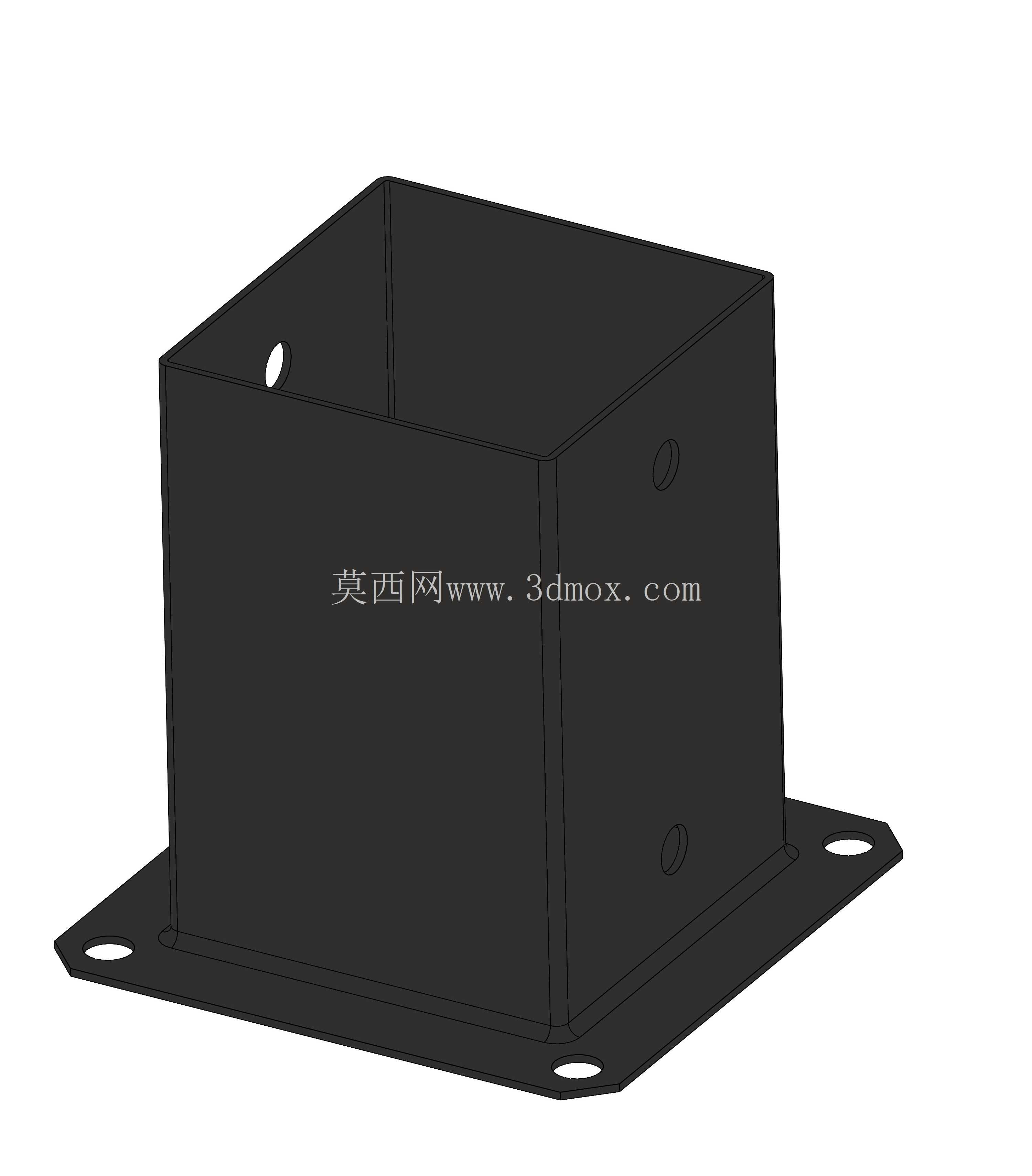

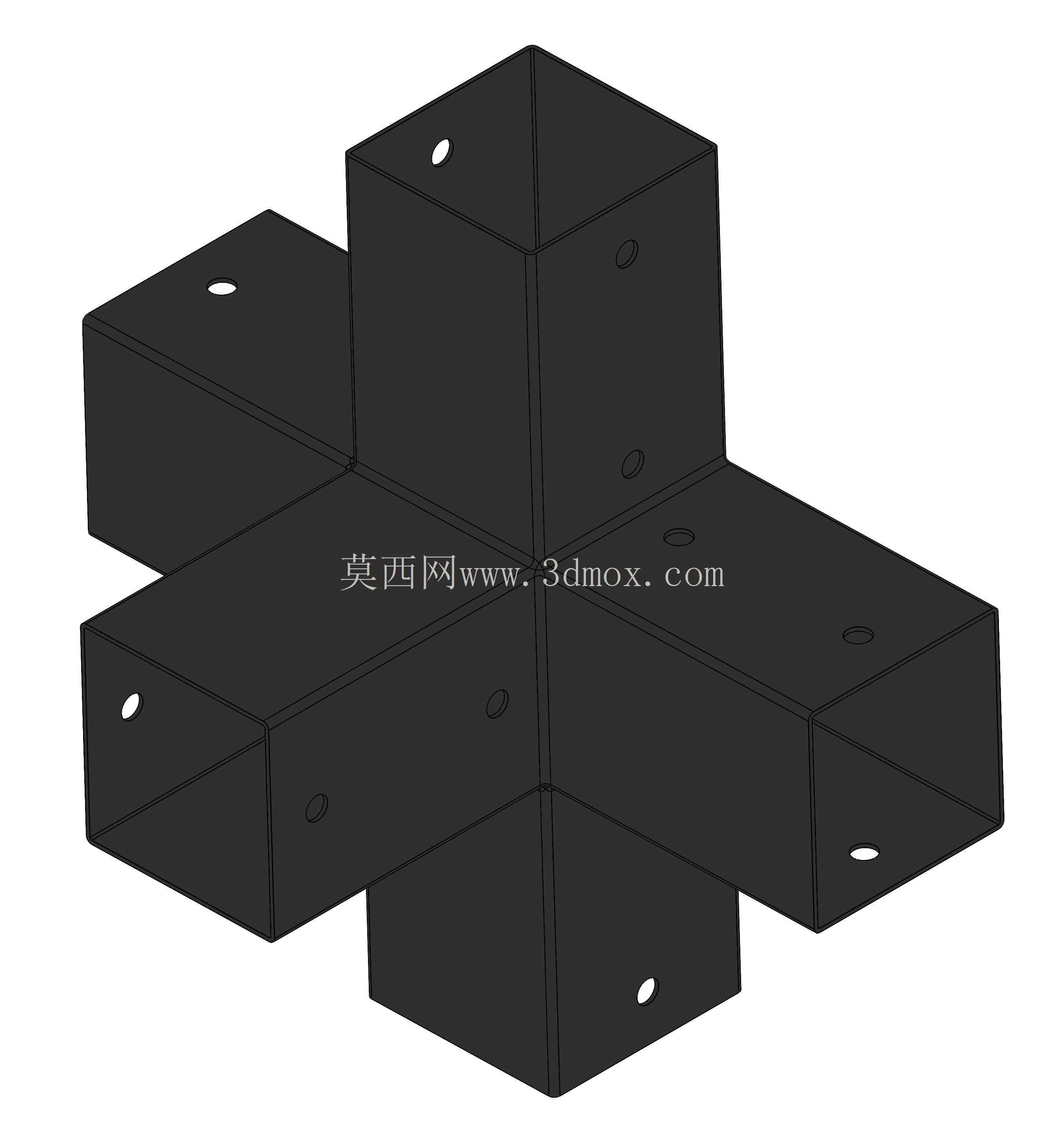

从安装边界来看，这套连接件适配的木方截面公差控制在±1毫米以内，木方端部需要裁切平整，不能有明显的斜口、崩边，否则会影响与止口的贴合精度，导致安装后框架出现尺寸偏差。立柱底部的连接件带有方形安装底板，底板上预留了地脚膨胀螺丝的安装孔，可以直接将立柱固定在混凝土基础、硬化地面或者预埋的防腐木垫上，不需要额外焊接地脚构件。横梁交叉位置的连接件上下对称设计，不管是上层横梁还是下层横梁，都可以用同一套构件完成连接，减少了现场配件的分类管理难度，也降低了错装的概率。

实际装配过程中，需要先完成所有立柱的垂直度校准，再依次连接底层横梁、上层横梁，所有螺丝需要分两次拧紧，第一次预紧固定框架位置，待整体框架尺寸校准、对角线误差控制在允许范围内后，再将所有螺丝完全拧紧，避免出现框架扭曲的问题。节点位置完成固定后，可以在金属件与木方的缝隙处注入少量耐候密封胶，进一步提升节点的防水性能，减少雨水渗入木方端部导致的腐朽问题。这套连接件的表面采用户外级喷塑处理，可以适应户外日晒雨淋的使用环境，不会轻易出现掉漆、锈蚀的问题，整体使用寿命可以和防腐木方的使用寿命匹配，不需要中途单独更换连接构件。
