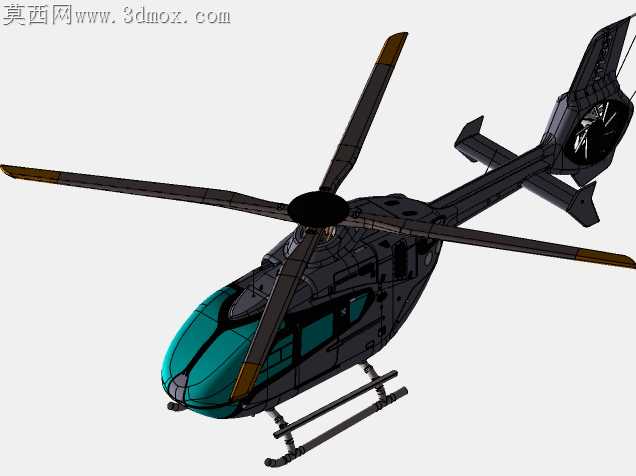

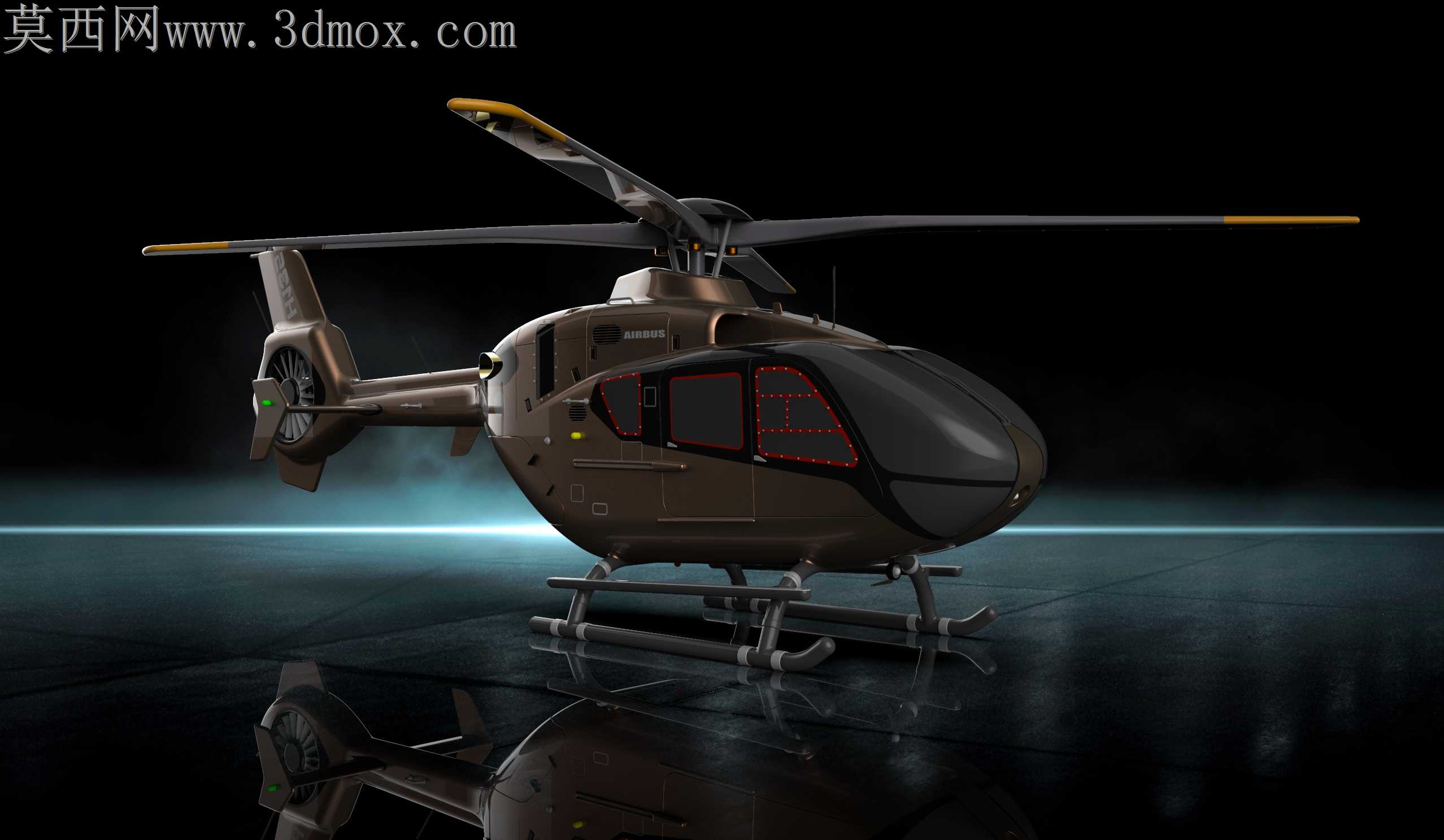

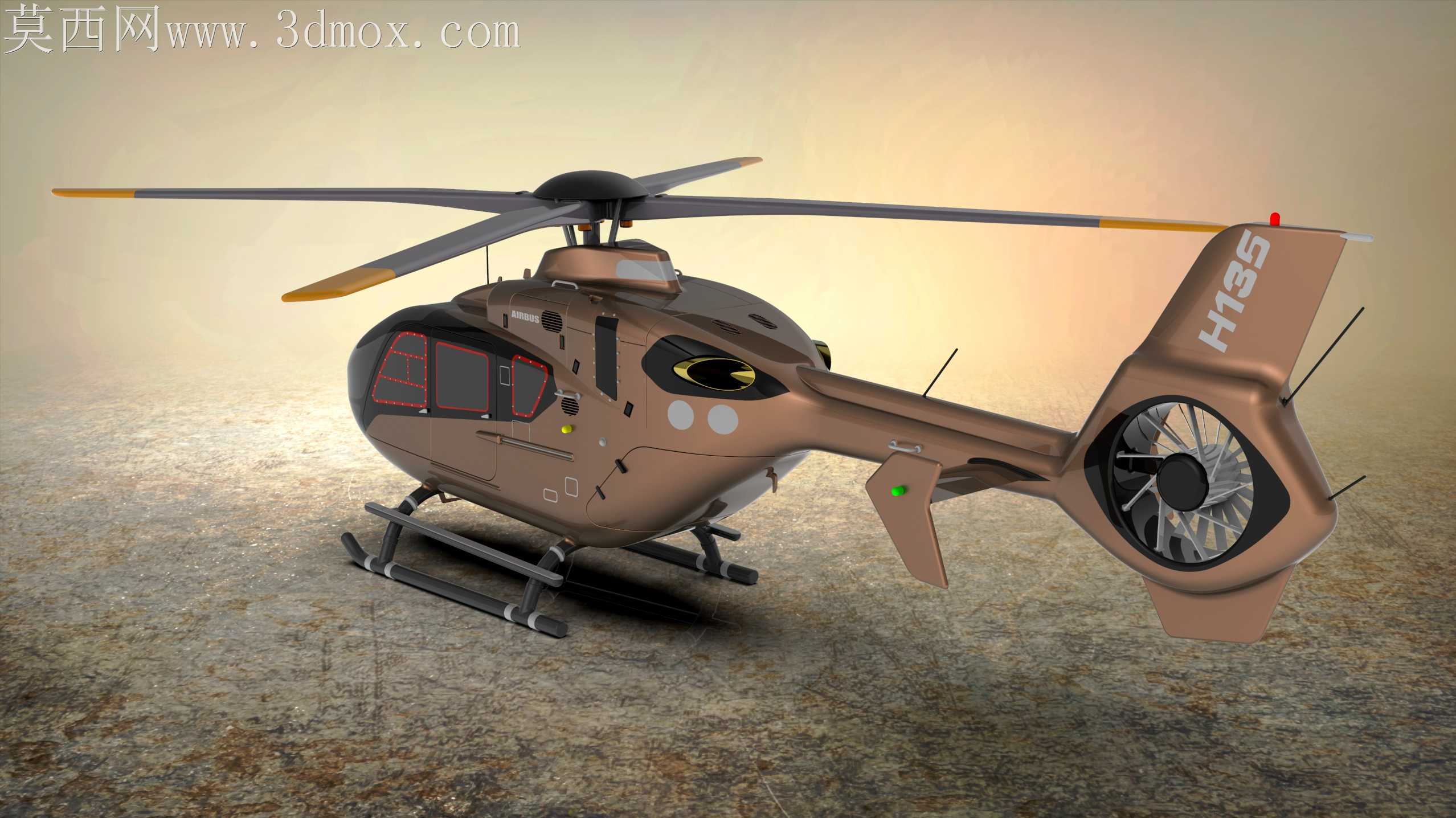

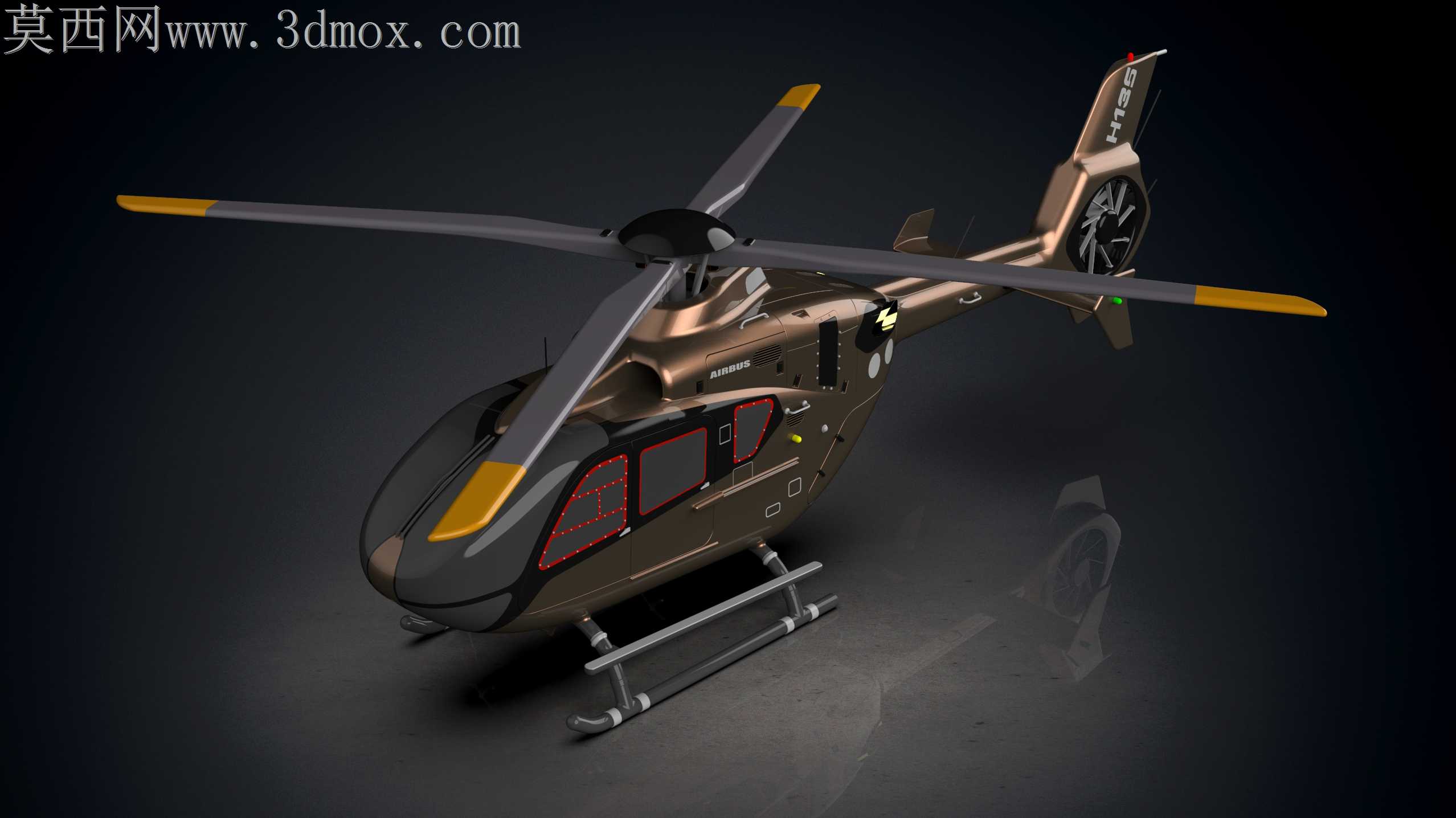

空客H135轻型民用直升机外观结构

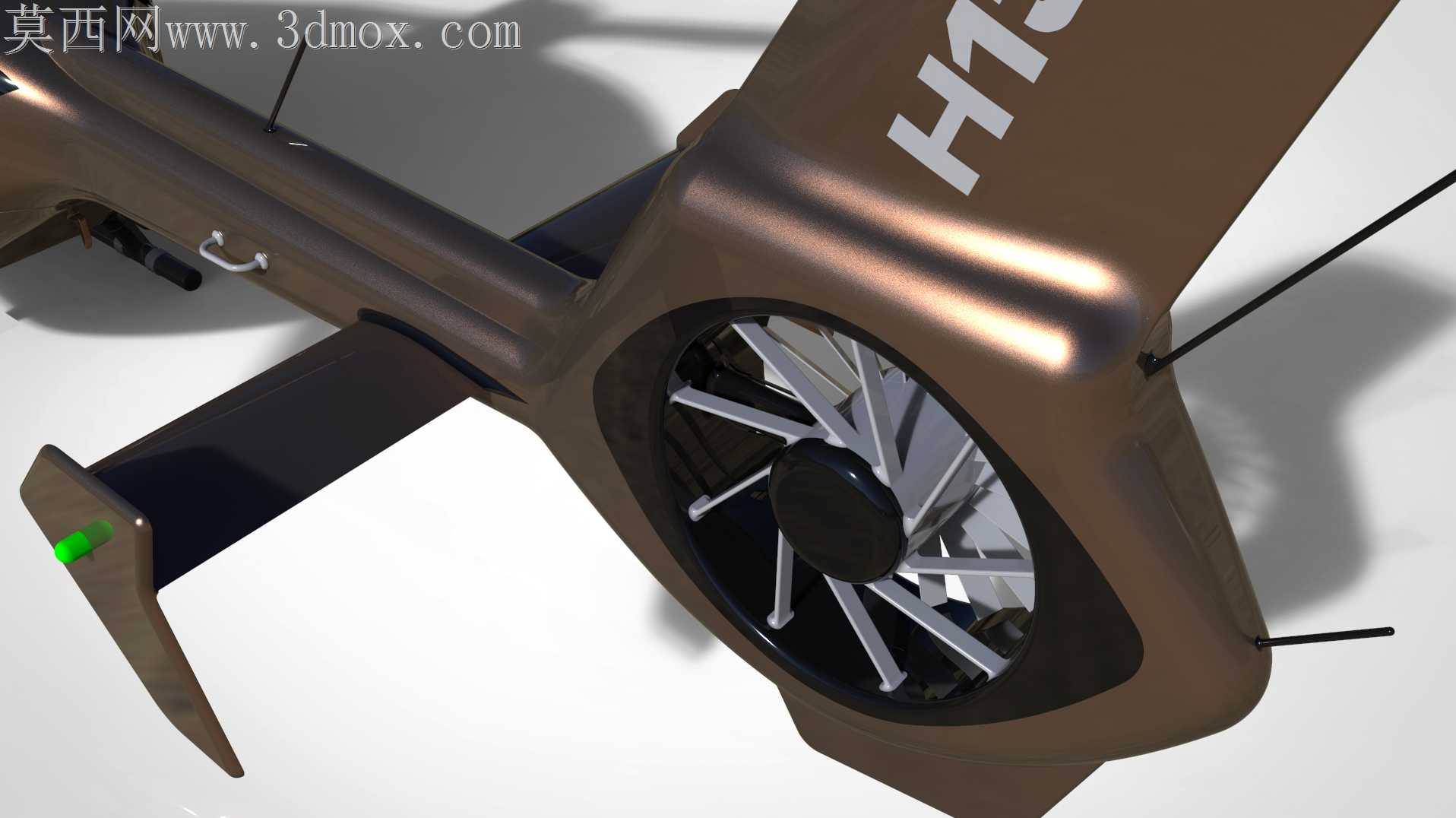

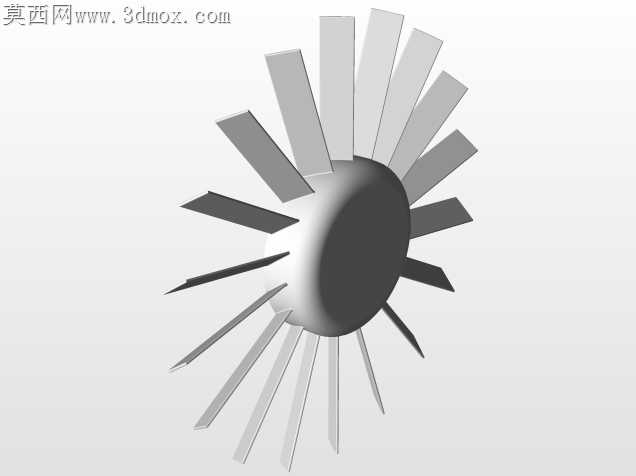

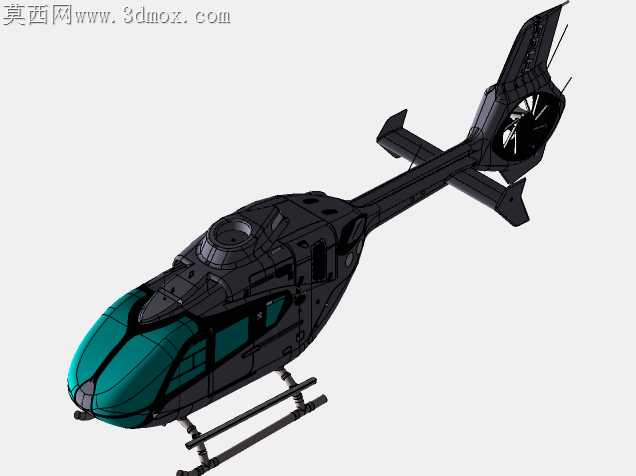

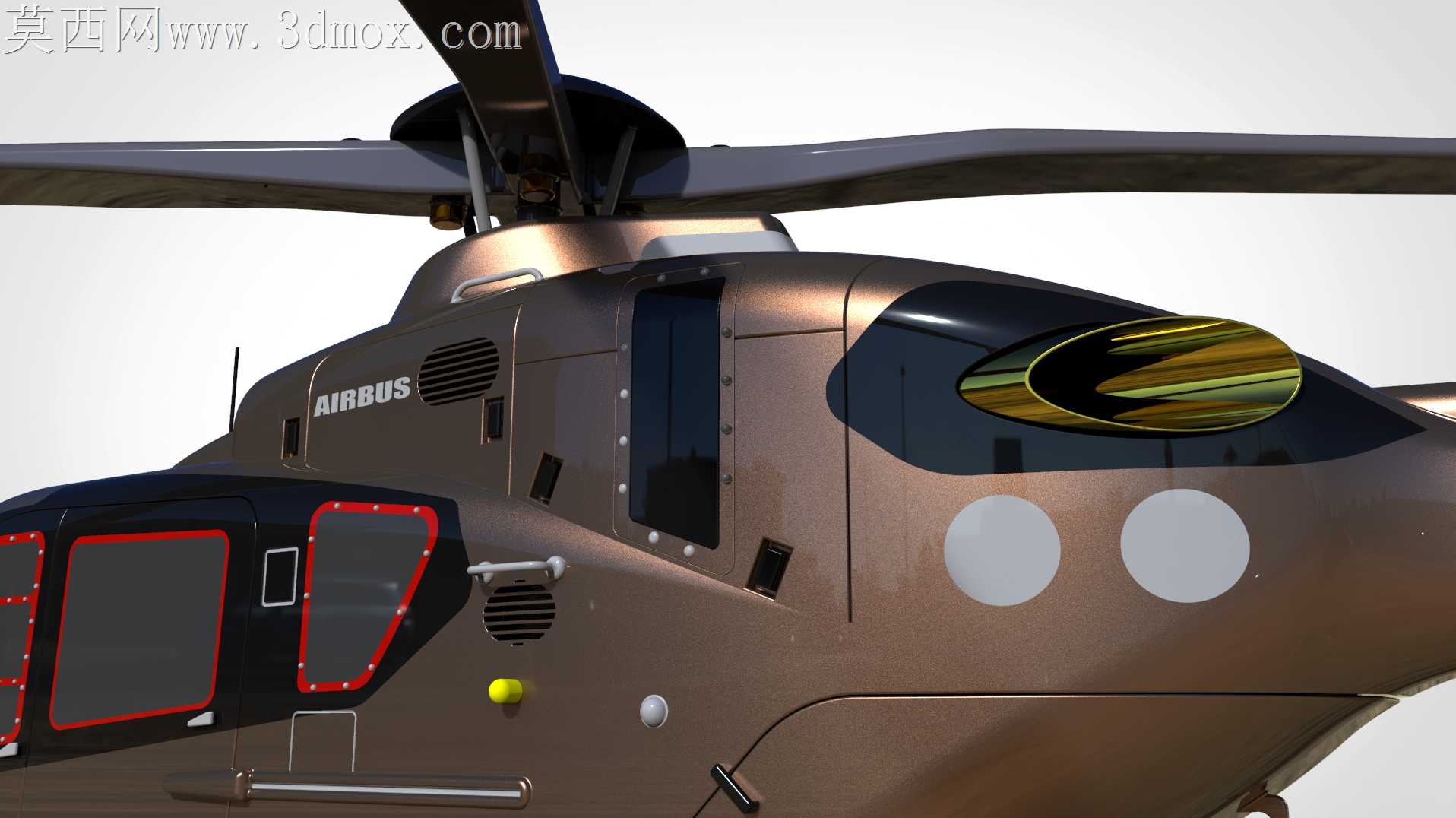

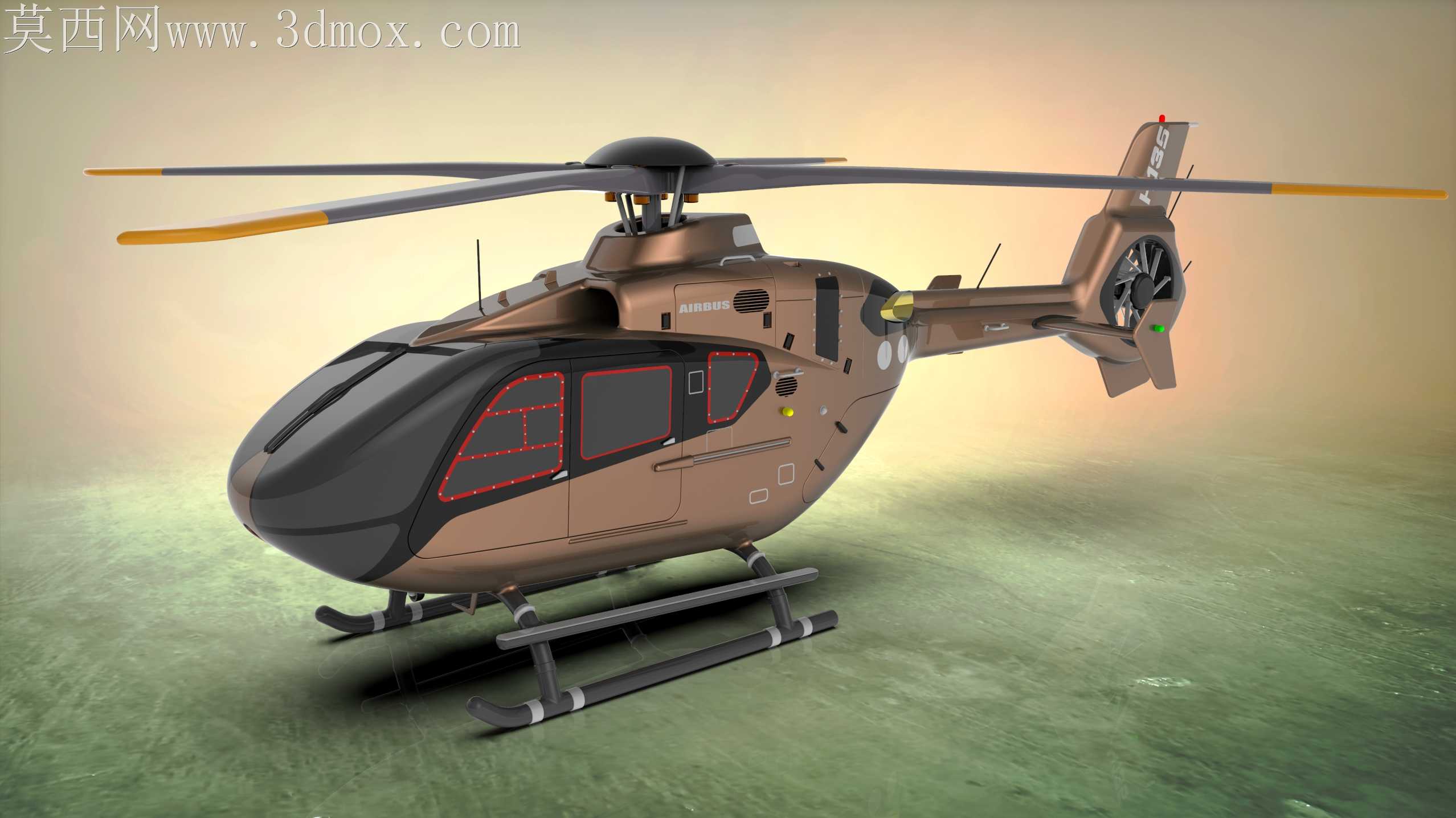

民用轻型直升机的曲面蒙皮加工，最容易出现的问题是曲面拼接处的阶差超差，直接影响旋翼下洗流的平顺性，拉高巡航阶段的气动噪音，还会在高速飞行时诱发局部紊流，增加机身不必要的振动。这款空客H135的三维曲面设计，把机头风挡区域的多曲率融合做了针对性的公差适配，风挡边框和机身蒙皮的衔接处预留了0.12mm的胶接余量，既不会因为余量过大导致装配后出现凸起的胶痕，也不会因为余量不足在低温环境下出现密封胶开裂的问题。涵道式尾桨的曲面过渡没有采用生硬的直边拼接，而是顺着尾梁的气动走向做了连续曲率延伸，尾桨叶和涵道内壁的间隙控制在均匀的3.2mm，既避免了飞行过程中桨叶形变碰擦涵道壁的隐患，也能最大化发挥涵道尾桨的降噪优势，比开放式尾桨的噪音水平降低近四成。滑橇式起落架的安装座和机身底部的连接曲面，做了局部加厚的曲率过渡，没有出现直角衔接的应力集中区域，在硬着陆工况下，冲击力可以顺着曲面均匀分散到机身底部的承力框架上，不会出现连接座根部断裂的问题。主旋翼的桨尖做了后掠削尖的曲面处理，桨尖的翼型曲面和桨根的承力段做了平滑的扭转过渡，旋转时桨尖的涡流可以被有效打散，降低旋翼的振动载荷，也能减少桨尖和空气摩擦产生的尖锐噪音。机身侧面的舱门曲面和周边蒙皮做了共面处理，舱门闭合后和周边蒙皮的阶差控制在0.08mm以内，不会在舱门边缘形成额外的气动阻力，舱门的铰链安装位隐藏在曲面衔接的凹槽内，既保证了外观的整体性，也避免了铰链突出蒙皮带来的紊流。尾梁上部的天线安装座做了流线型的曲面整流罩，天线本身完全嵌入整流罩的曲面内，没有突出的尖锐结构，不会在飞行时产生额外的风阻，也能避免天线在低空飞行时被杂物剐蹭损坏。机身表面的检修口盖板都做了和蒙皮完全贴合的曲面造型，盖板边缘做了微小的倒角过渡，不会在蒙皮表面形成突兀的台阶，检修口的快拆结构隐藏在盖板内侧，外部没有突出的锁扣结构，进一步保证了机身曲面的气动完整性。
