空客H135轻型多用途直升机结构设计

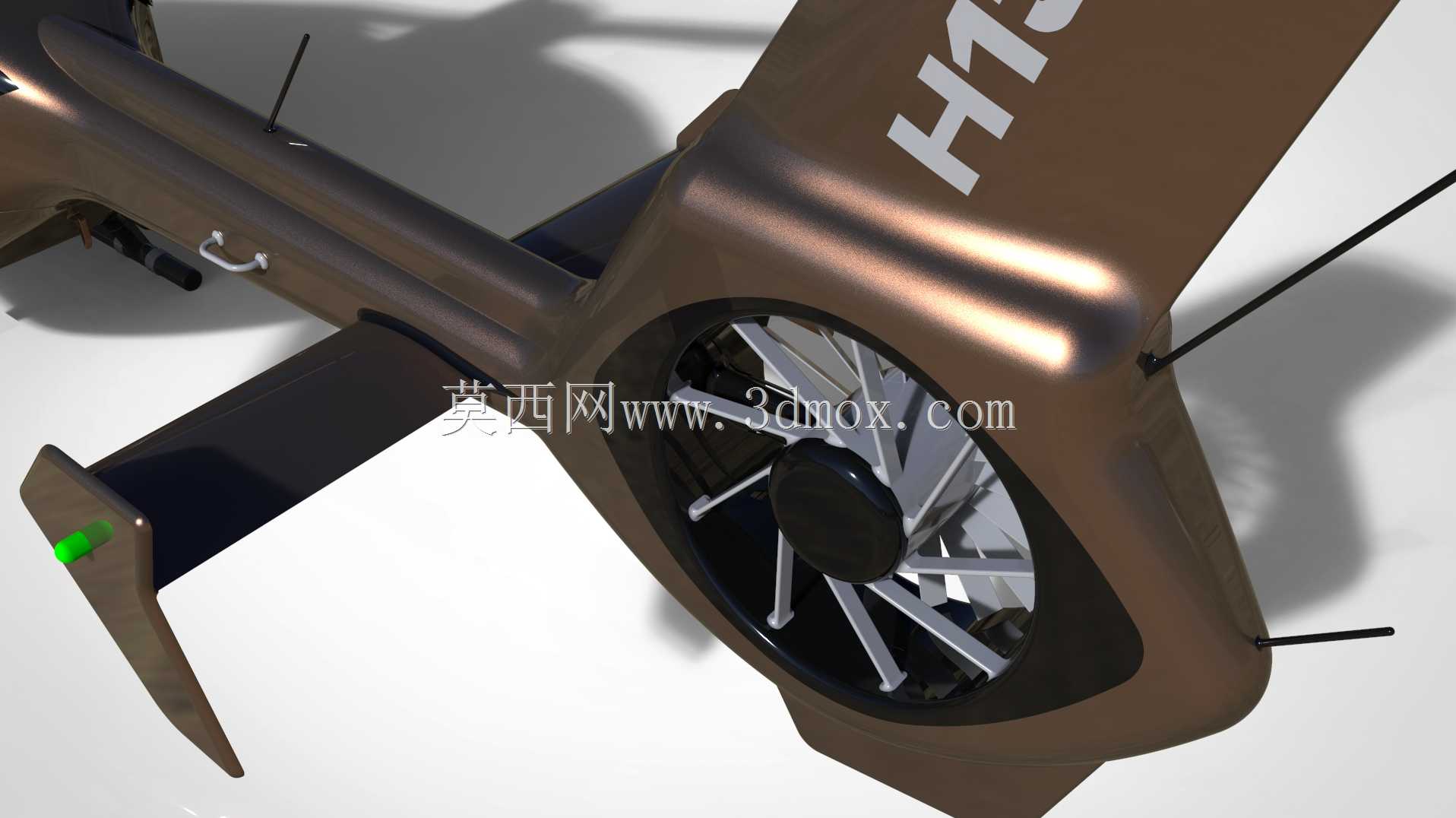

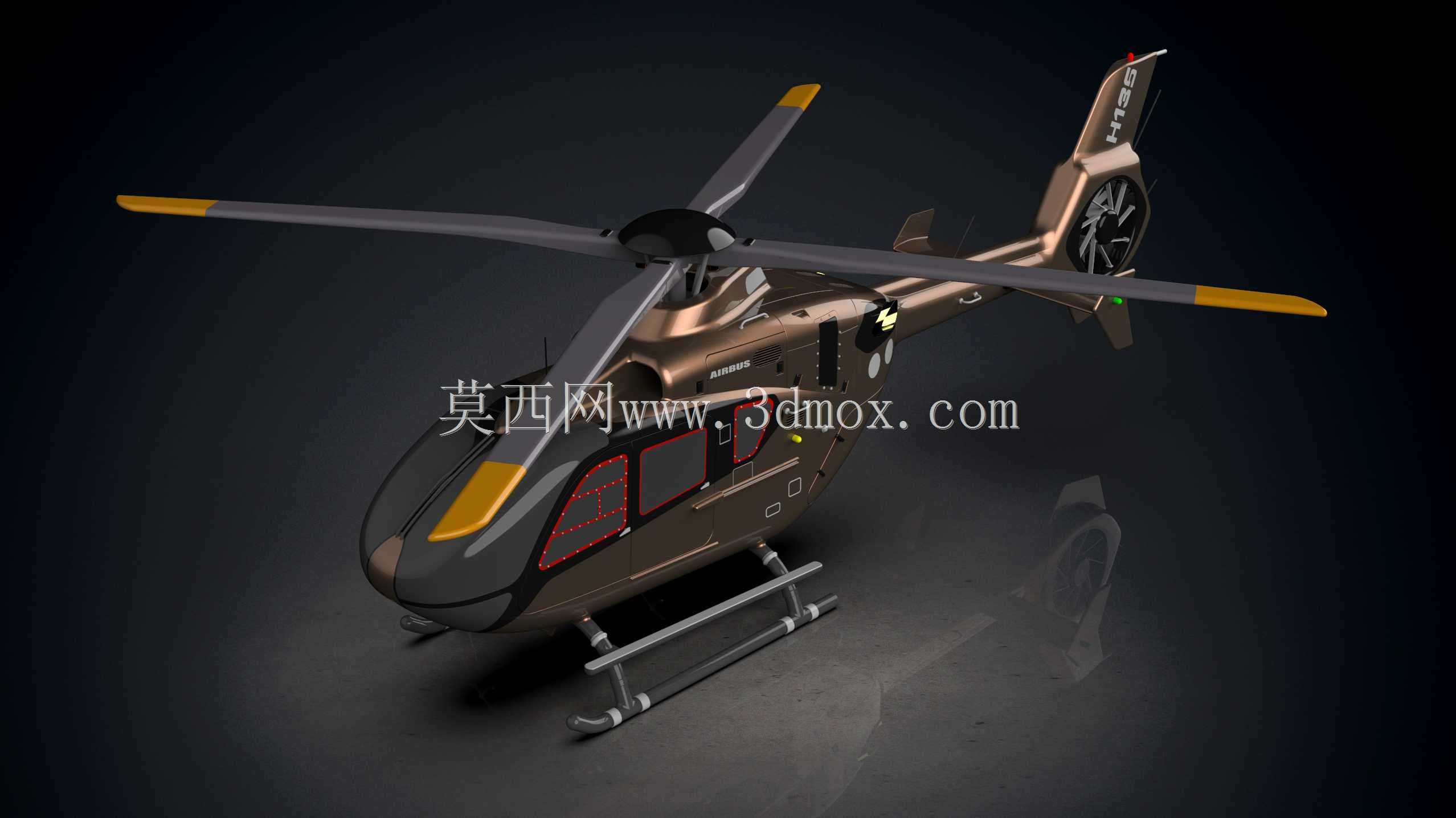

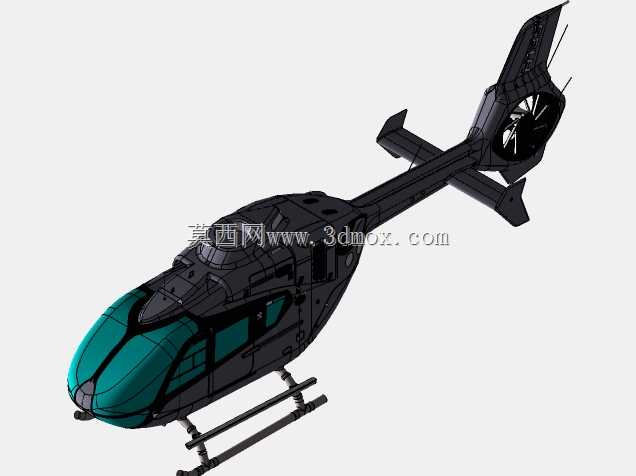

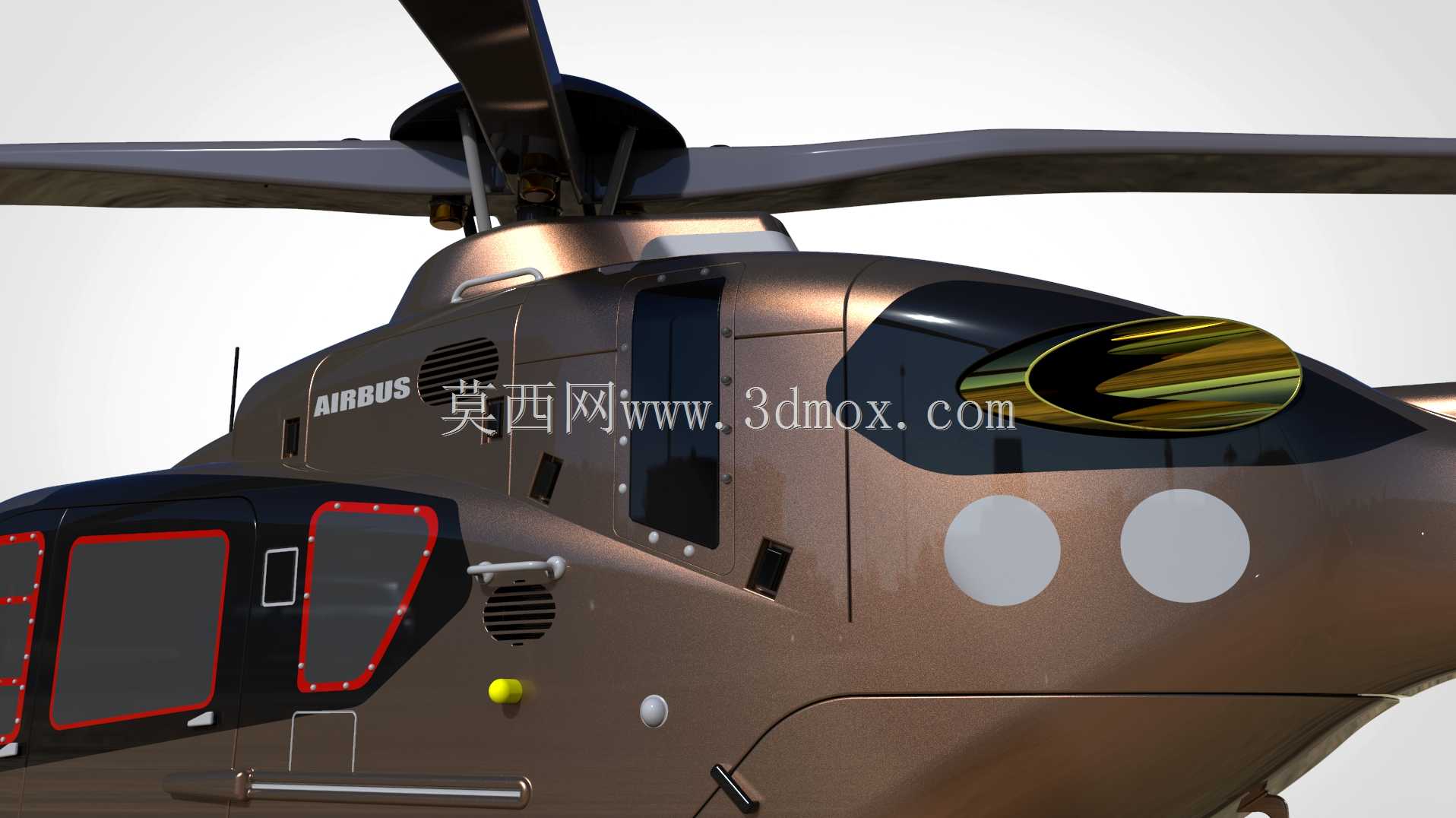

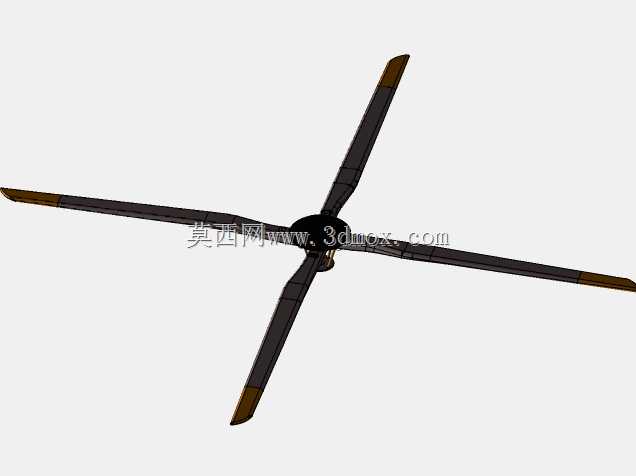

该款轻型双发直升机的三维结构设计，首先围绕通航领域多场景作业需求展开，在应急医疗转运场景下，机身中段预留的舱内空间可满足担架及配套急救设备的安装边界，舱门开口尺寸经过反复校核，能够保证担架快速进出不发生结构干涉，同时机身侧部的设备挂载点可适配医疗物资外挂、救援绞车等不同功能模块的安装需求，不需要对主体承力结构做二次改装。在警用巡逻、空中通勤场景下，舱内座椅布局可快速调整，兼顾乘员乘坐空间与观察视野需求，主旋翼的布局设计充分考虑了低空飞行时的气动干扰问题，涵道式尾桨的结构设计既降低了低空作业时尾桨触碰障碍物的风险，也有效压缩了整机的地面停放占用尺寸，适配小型通航机场、楼顶停机坪等狭小起降场地的边界要求。设计过程中，机身主体的流线型曲面构建优先匹配低空低速飞行的气动特性，机头部位的曲面弧度兼顾了驾驶员前向视野与飞行减阻需求，机身下部的滑橇式起落架结构经过受力校核，能够满足硬着陆场景下的冲击载荷吸收要求，不需要额外布置复杂的缓冲作动结构，降低了日常维护的结构复杂度。主旋翼桨毂的连接结构在建模时充分考虑了铰接部件的运动间隙，保证桨叶在变距、挥舞动作时不会与周边结构发生运动干涉，传动系统的布局沿机身中轴线排布，尽可能平衡整机重心分布，降低飞行过程中的配平阻力。尾梁部分的结构长度经过气动与重心双重校核，既保证尾桨能够获得足够的力矩来平衡主旋翼的反扭矩，也避免尾梁过长带来的结构重量冗余，尾翼的安定面布局匹配涵道尾桨的气流特性，在低速悬停、高速巡航不同飞行状态下都能提供足够的航向稳定性。机身两侧的舷窗开口位置经过人机工程校核，既保证舱内乘员的侧向观察视野，也尽可能减少开口对机身整体结构强度的削弱，相关加强筋的布置沿开口边缘应力分布路径排布，在控制结构重量的前提下满足机身增压、交变载荷下的强度要求。燃油箱的布置位于机身重心附近的安全区域，周边预留了足够的结构防护空间，避免低空飞行时突发碰撞导致的燃油泄漏风险，整机的维护口盖布局覆盖了发动机、传动系统、航电设备等核心维护点位，口盖的快拆结构预留了标准工具的操作空间，能够有效降低外场维护的操作难度。
