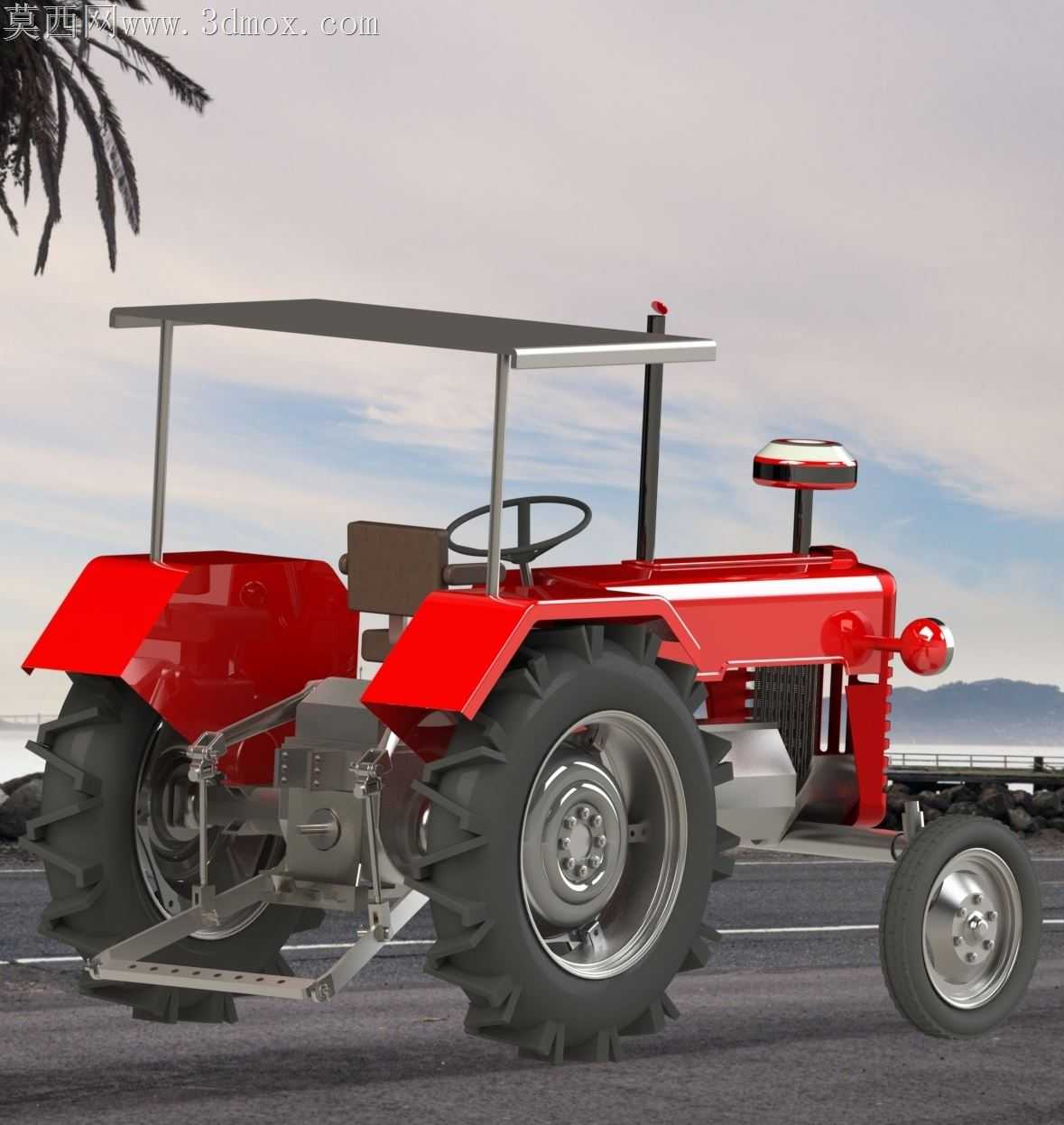

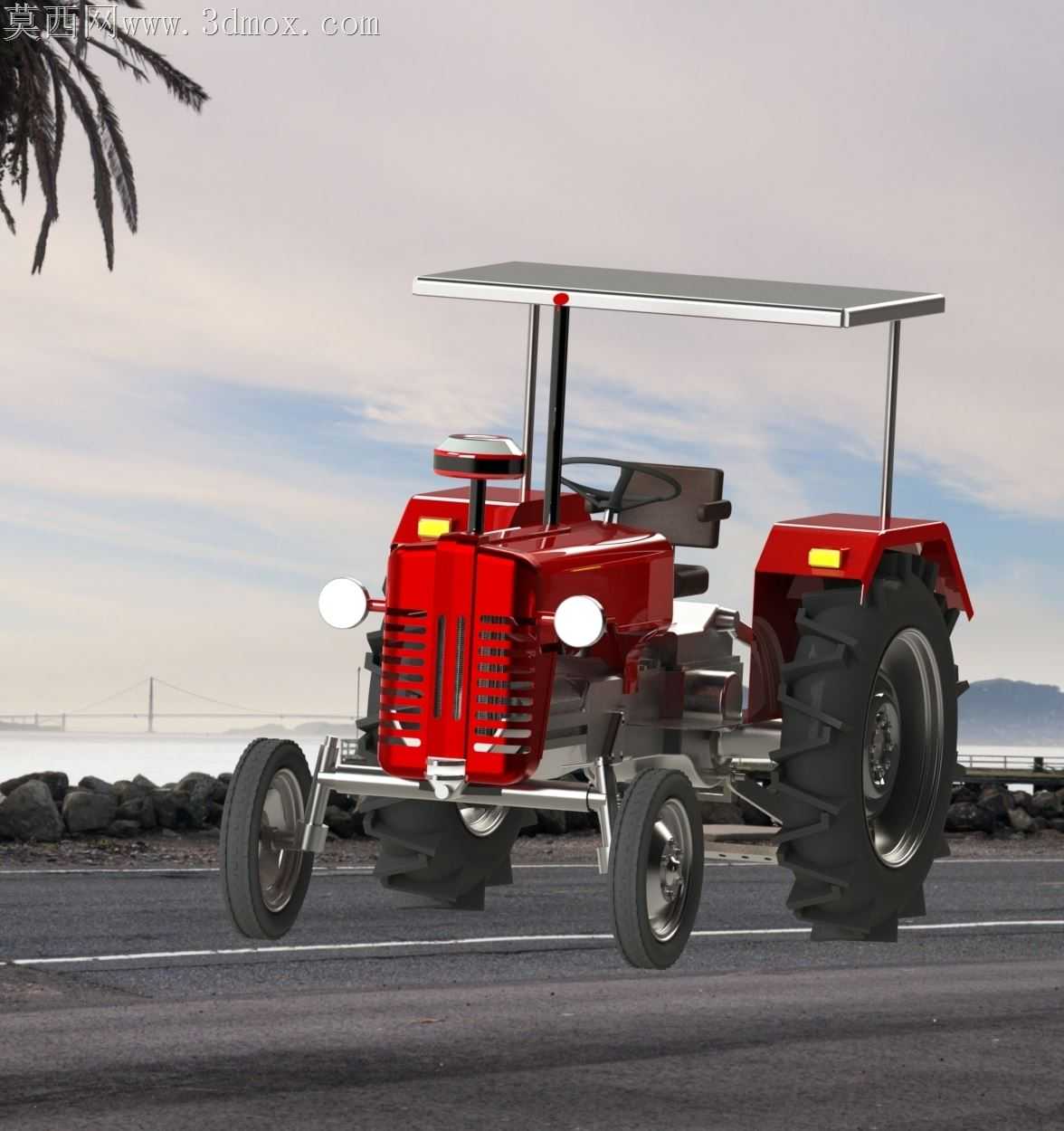

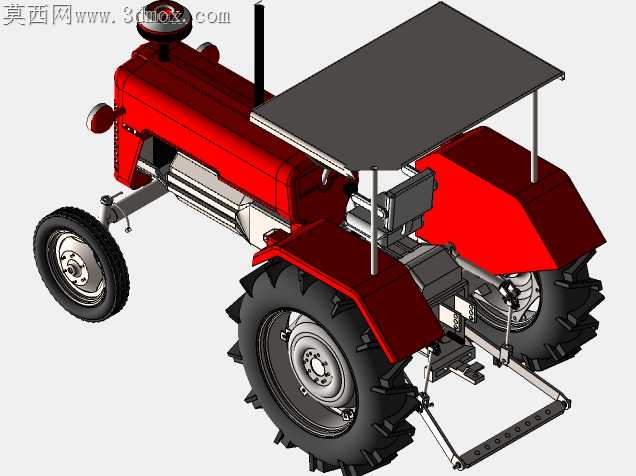

带遮阳棚轮式农用作业拖拉机设计

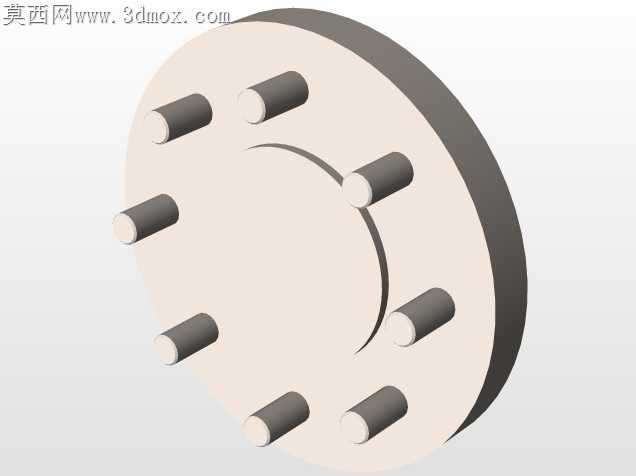

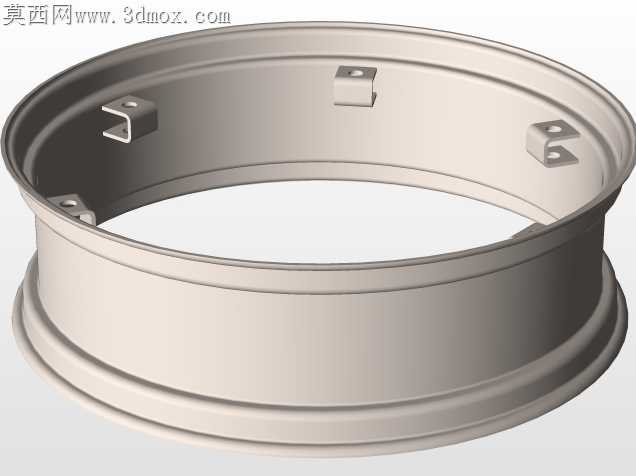

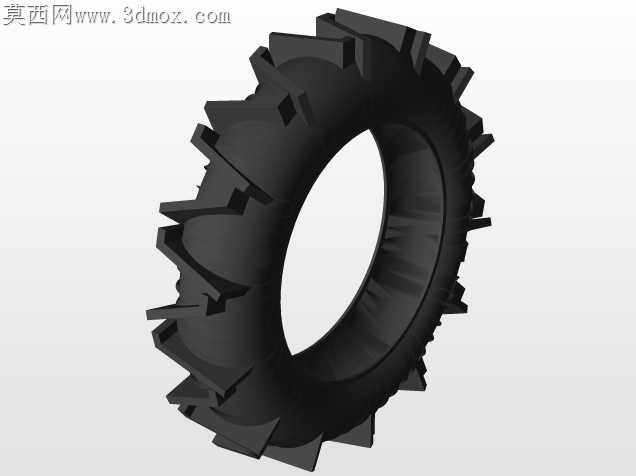

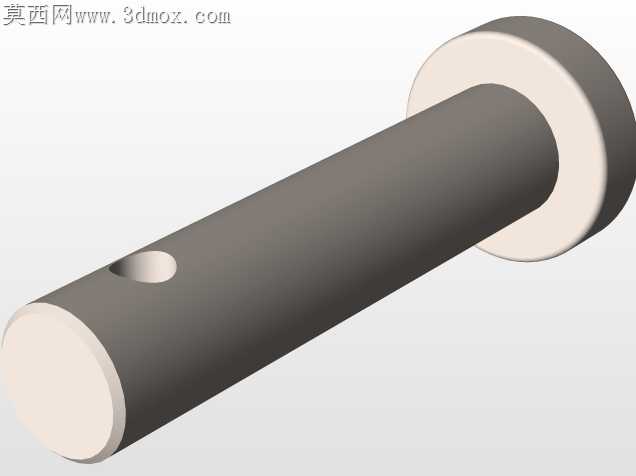

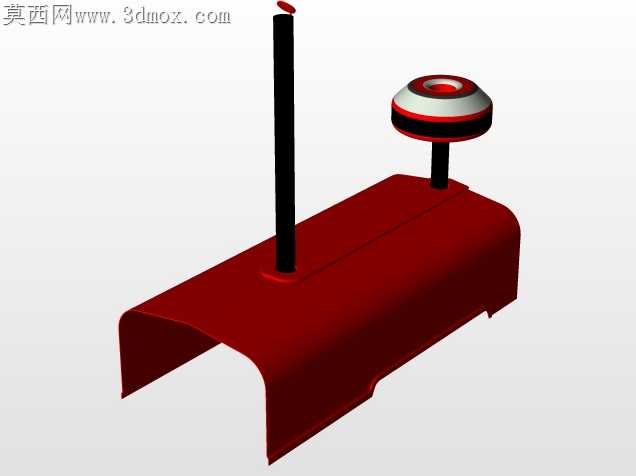

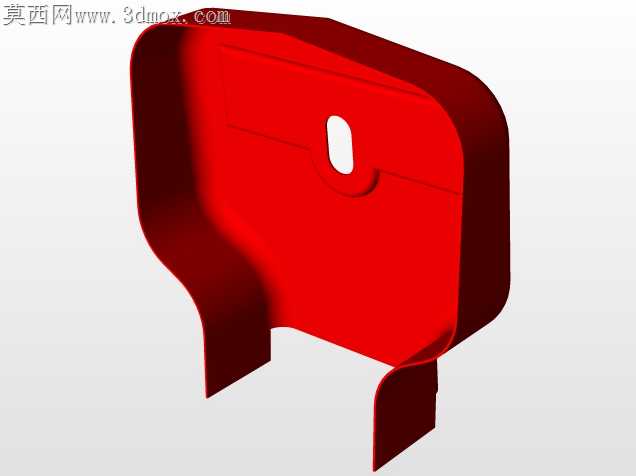

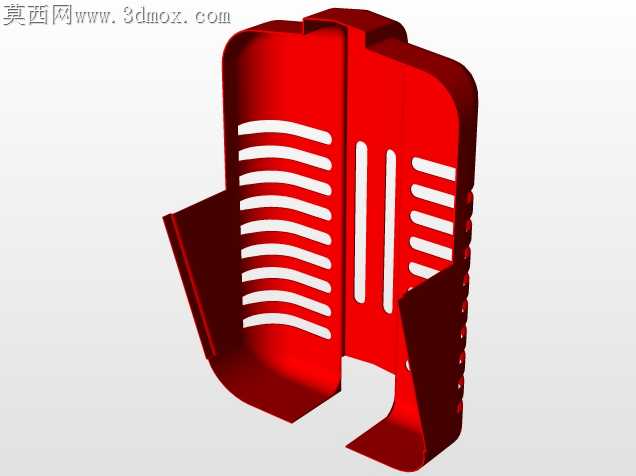

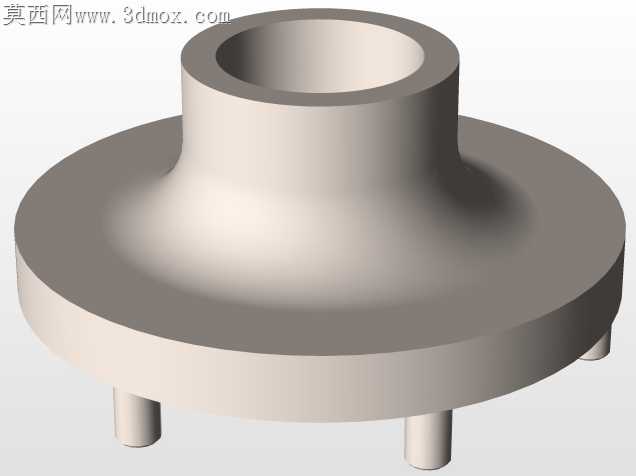

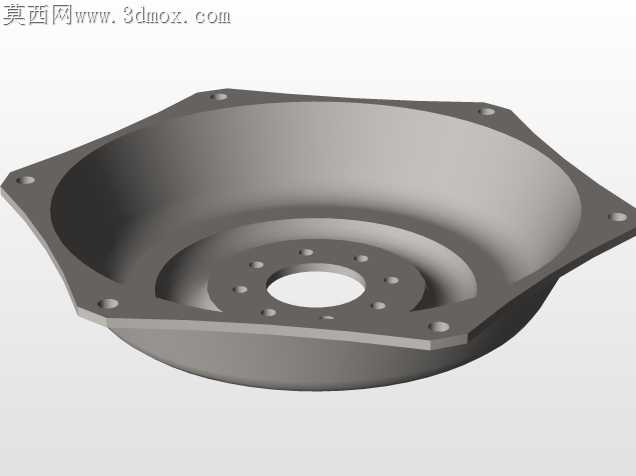

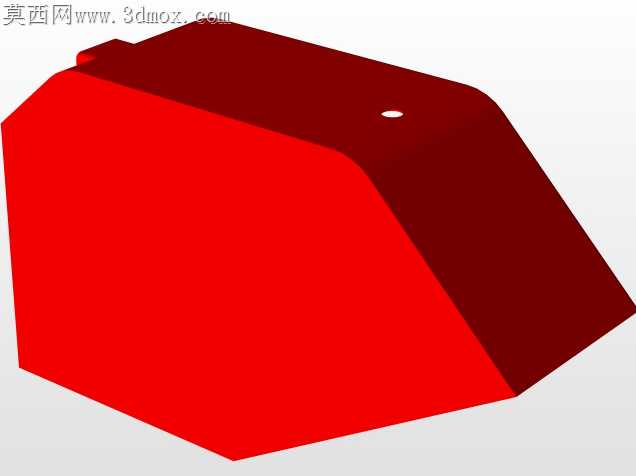

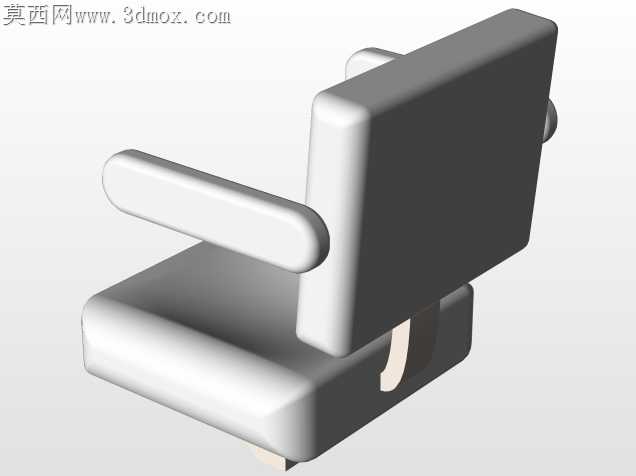

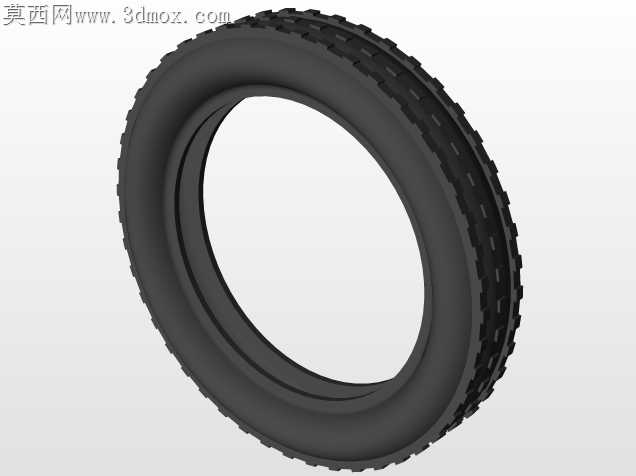

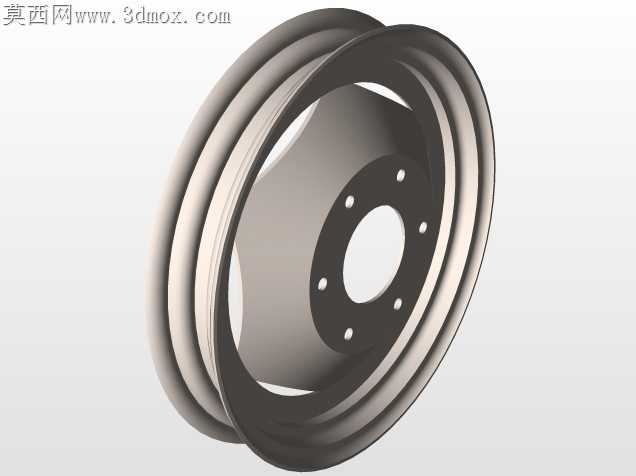

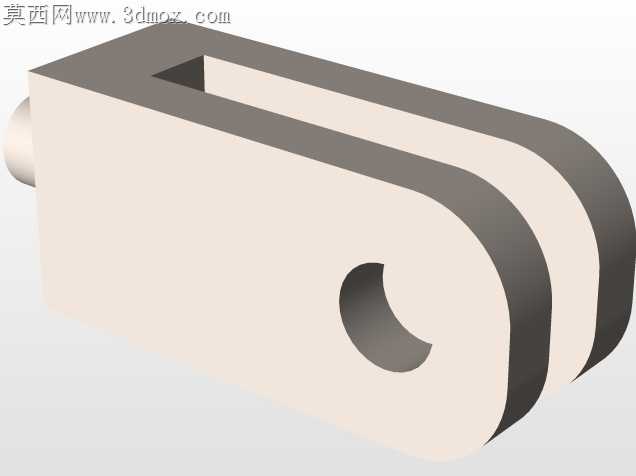

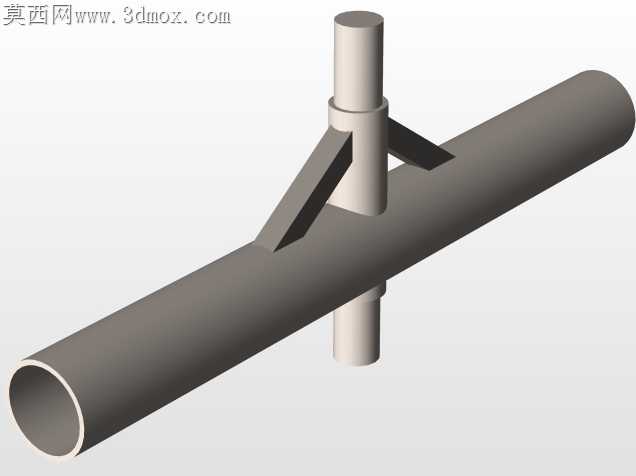

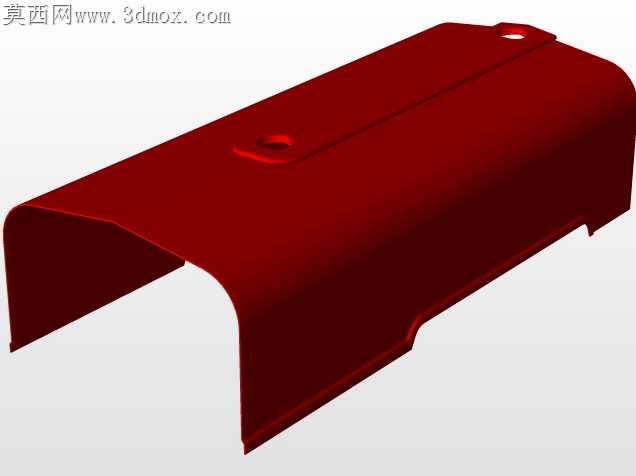

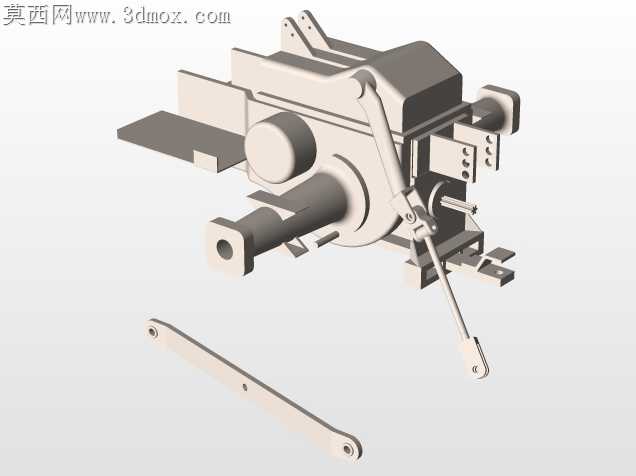

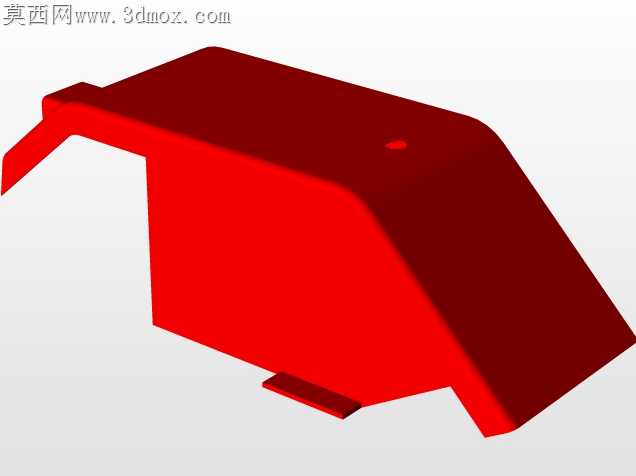

丘陵坡地作业时，传统无棚拖拉机驾驶员长期暴露在烈日、扬尘环境下，加装的简易遮阳棚往往因焊接点应力集中，在颠簸路面出现棚架焊缝开裂、固定螺栓松脱的隐患，这台轮式拖拉机的结构优化就从棚架连接的痛点切入。遮阳棚的四根支撑立柱没有直接焊接在机罩钣金上，而是向下延伸至底盘的主纵梁位置，通过U型抱箍配合橡胶减震垫完成固定，既避开了薄钣金件承重不足的问题，橡胶垫还能过滤田间行驶时的高频振动，避免棚架长期受振出现金属疲劳。后轮的轮辋与轮毂连接面特意做了0.15mm的止口配合公差，比普通民用车辆的配合精度高出一个等级，毕竟农田作业时后轮需要传递大扭矩，光靠螺栓锁紧容易出现轮辋打滑移位，止口结构能分担大部分剪切力，降低螺栓受剪断裂的风险。后轮的大花纹轮胎胎块角度做了微调，不是照搬通用越野轮胎的人字纹排布，而是把胎侧边缘的花纹块做了12度的倾角调整，在黏重水田作业时能减少黏土夹在花纹缝隙里的概率，提升抓地力的同时也能降低行驶时的滚动阻力。驾驶位的座椅下方预留了三档可调的减震弹簧安装位，不同体重的驾驶员可以根据作业路面的颠簸程度调整弹簧预紧力，不用额外更换减震部件就能适配不同工况。前部的机罩曲面没有做过多复杂的流线造型，而是采用大圆角的折边设计，冲压加工时不需要复杂的拉伸模具，普通的钣金折弯设备就能完成成型，后期田间作业出现磕碰变形后，维修人员用简单的钣金工具就能快速校正，不用整体更换机罩覆盖件。后部的三点悬挂连接座做了加厚处理，连接销孔内镶了可更换的耐磨钢套，长期挂接旋耕机、犁具等农具时，磨损只发生在钢套部位，更换钢套的成本远低于更换整个悬挂支座。转向系统的横拉杆球头位置加装了防尘橡胶罩，能阻挡田间的泥沙、秸秆碎屑进入球头摩擦面，延长球头的维护周期，减少日常保养的工作量。前轮的转向节主销做了后倾角度的优化，在砂石路面行驶时方向盘能自动回正，降低驾驶员长时间作业的操作强度。外露的液压管路全部沿着底盘纵梁排布，每隔30cm设置一个管卡固定，避免管路在颠簸时和周边金属部件发生摩擦破损，管路接头处都预留了足够的拆装空间，后期更换密封件时不用拆解周边的覆盖部件。
