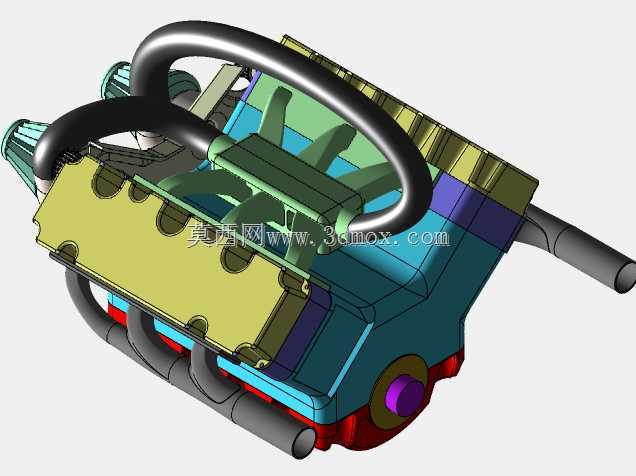

六缸发动机进气转接安装支座结构

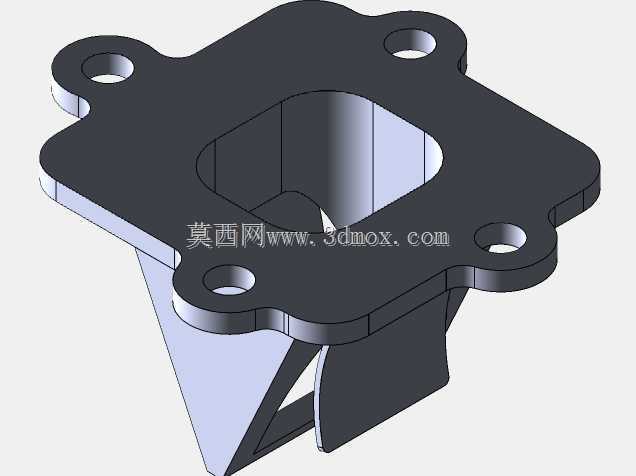

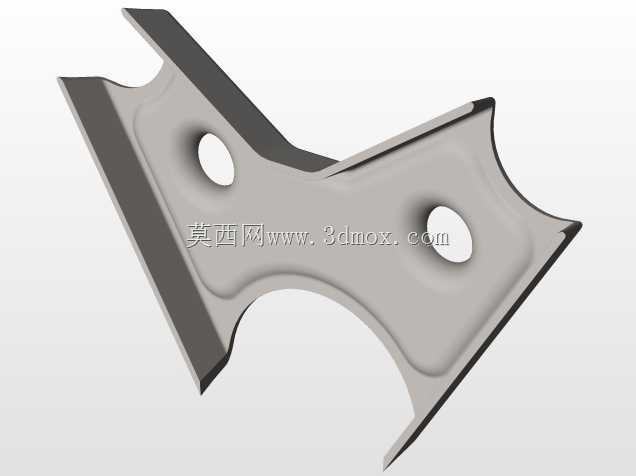

　　该零件属于六缸动力单元进气通路中的转接安装构件，主要承担化油器或节气门体与进气歧管之间的界面匹配作用。在小排量多缸动力设备、改装试验台架以及教学拆解样机中，不同厂家提供的进气控制元件往往具有各自独立的安装孔距、流道轮廓和密封面高度，直接装配会出现孔位错位、密封面不贴合或气流通道突变等问题。该支座通过上方带四个耳孔的法兰面完成与外部进气部件的固定，下方锥形导流段则向歧管侧过渡，使紧固件载荷、密封压紧力和气流导向功能集中在同一构件上。

　　从实际使用场景看，这类转接件并不只是简单的垫高块。上部法兰轮廓采用近似方形的板状结构，四角向外延伸出带圆孔的安装耳，孔位围绕中心流道对称布置，能够在螺栓拧紧后形成较均匀的压紧圈。法兰边缘设置了局部加厚和圆角过渡，避免薄板在反复振动中出现耳根裂纹。中心开孔并非规则圆孔，而是随进气部件出口形状形成的类方形通道，说明该结构在建模时优先匹配上游接口边界，再通过下部锥壁把截面逐步收束并转向，减少气流在接口处的突扩和死区。

　　下部结构由多片斜向壁板组成，壁面从法兰底面向下延伸，形成短锥形导流通道。与整体厚壁铸件相比，这种壁板组合方式在保证流道封闭和支撑刚度的同时，能够降低构件自重，也便于在样机阶段通过钣金折弯、焊接或快速成型方式验证。锥壁与上法兰交接处保留连续过渡，底部开口朝向歧管安装侧，端面形状和倾斜角度服务于下游管路的对接方向。设计时需要重点控制下端开口相对法兰孔系的位置度，因为即使上部螺栓能够顺利穿入，若下流道中心与歧管入口偏差过大，仍会造成装配干涉或流通面积损失。

　　安装边界方面，上部四个耳孔决定了构件的主要紧固跨距，法兰外轮廓需要落入相邻管路、缸体附件和线束之间的可用空间。耳孔外侧的悬伸量不宜过大，否则螺栓预紧后耳片容易产生翘曲；孔边到法兰外缘的距离又要满足垫圈承压和工具接近要求。模型中耳孔采用贯通圆孔并带有凸台厚度，适合使用标准螺栓、垫圈和密封衬垫进行压紧。法兰底面与锥壁连接处形成封闭承压边界，装配后衬垫被压在两平面之间，可降低进气泄漏风险。

　　结构建模时，先建立上部法兰的外形草图，再按四个安装耳的位置拉伸成板体；中心流道孔需要与上游接口保持一致，不能为了追求外形规整而随意改成圆孔。下部导流壁可通过引导线和截面轮廓进行放样，壁面之间的夹角应兼顾脱模或焊接可达性。若采用金属板焊结构，需在折边处预留合理弯曲半径；若采用铸造或打印成型，则应检查壁厚均匀性，避免厚法兰与薄壁锥段交接处产生缩松或应力集中。所有耳孔根部、法兰下表面与锥壁连接处均应设置圆角，圆角大小受相邻密封面和衬垫边界限制，不能侵入有效密封平面。

　　在性能层面，该支座的流道过渡直接影响进气均匀性。六缸动力设备对各缸充气一致性较敏感，转接段若存在急弯、台阶或明显偏心，会使进入歧管的气流产生偏流，进而影响低速响应和各缸工作平衡。下部锥形壁面将类方形入口逐渐引导至下游接口，能够在有限高度内完成截面转换；工程应用中还需结合整机布置校核锥壁与缸盖、油管、点火线束之间的最小间隙，尤其在发动机存在热膨胀和振动位移时，不能只按静止装配状态判断间隙。

　　紧固件布置也围绕振动工况展开。四个耳孔分布在流道四角外侧，螺栓轴线近似平行于进气接口压紧方向，拧紧后可使密封面获得稳定压力。安装耳采用外伸形式，工具套筒可以从上方接近，维修时不必拆除周边较大部件。需要注意的是，耳孔周围的凸台厚度应与螺栓规格匹配，过薄会导致压紧面凹陷，过厚则增加重量并使热容量集中。对于长期运行的设备，还可在法兰与进气部件之间加入耐油耐热衬垫，使微小平面误差得到补偿。

　　从三维设计检查角度看，该构件的关键尺寸链包括上法兰孔距、孔轴与中心流道的相对位置、法兰总厚度、下端导流口高度以及下口相对安装面的偏转角度。孔距主要保证互换装配，流道位置保证气流通路对齐，高度则影响节气门操纵机构和外部管路的连接角度。外形轮廓虽然不规则，但每一处外伸耳和圆角都与螺栓空间、密封边界及相邻零件避让有关。完成数模后，应进行上部接口、下部歧管、螺栓、垫圈和衬垫的协同装配检查，确认无干涉后再投入样机制造。
