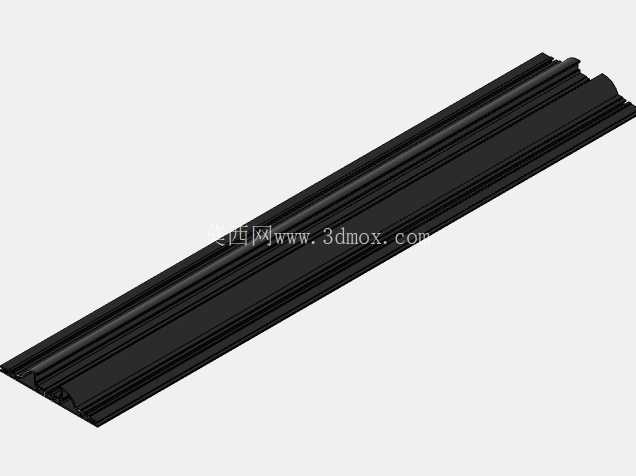

纺织灯箱用180规格铝型材截面结构

　　这款180规格的铝型材主要面向纺织面料灯箱的装配场景，在户外导视牌、商圈广告灯箱、展会展架灯箱、室内软膜吊顶等场景中承担主体框架的支撑作用，区别于常规小尺寸灯箱型材，该款型材的截面宽度达到180mm，能够适配更大幅面的软膜张力需求，避免大尺寸灯箱长期使用后出现的框架变形、面料松垮问题。从截面结构来看，型材采用多腔室设计思路，外侧设置有对称的软膜嵌装槽，槽口尺寸经过反复校核，刚好匹配常规纺织灯箱的胶条嵌装公差，装配时无需额外打胶固定，只需要将缝好胶条的纺织灯箱面料沿槽口推入即可完成张紧固定，后期更换面料时可以直接将胶条从槽中抽出，大幅降低后期维护的拆装难度。型材中部设置有贯通的加强筋结构，筋板厚度按照1.8m跨距的承重要求设计，当型材作为水平横梁使用时，在两端固定的工况下，中部挠度可以控制在灯箱行业允许的1/1000范围内，不会因为长期承重出现肉眼可见的下弯变形。型材的内侧设置有配套的附件安装槽，可以直接嵌入灯箱的LED灯条安装座、电源固定卡扣、转角连接角码，不需要在型材表面额外钻孔攻丝，装配时所有连接附件都可以沿槽道滑入对应位置，调整安装位置时只需要松开紧固件即可滑动调整，适配不同尺寸灯箱的装配需求。

　　在安装边界方面，这款型材的截面外轮廓为对称结构，相邻两根型材拼接时，采用配套的45度角码连接即可实现无缝对接，角码的嵌入深度与型材内腔尺寸完全匹配，拼接后相邻型材的平面度误差可以控制在0.2mm以内，不会出现拼接处高低差导致的面料刮蹭问题。型材的壁厚设计兼顾了结构强度与材料成本，非受力位置的壁厚控制在1.2mm，受力筋板位置壁厚加厚到2mm，既保证了整体结构的抗扭性能，又不会造成不必要的材料浪费。针对纺织灯箱的散热需求，型材的多腔室结构本身就形成了自然通风的散热通道，灯箱内部LED光源工作时产生的热量可以沿着型材的腔室向外传导，避免灯箱内部积热导致的面料老化加速、光源光衰过快问题。

　　在实际装配场景中，这款型材可以根据灯箱的实际尺寸进行定尺切割，切割时采用常规的铝型材切割设备即可加工，不需要定制特殊刀具，切割后的截面毛刺只需要简单打磨即可进行拼接装配，适配现场加工、批量预制等不同的生产模式。型材表面可以根据使用场景做阳极氧化、喷塑、氟碳喷涂等不同的表面处理，氧化膜厚度按照户外使用场景设计时可以达到15μm以上，能够适应户外雨淋、紫外线照射的工况，长期使用不会出现表面锈蚀、涂层脱落的问题。从结构设计的细节来看，型材外侧的嵌装槽边缘做了小圆角过渡处理，装配面料时不会因为槽口的锐边割伤纺织面料，也能避免安装工人操作时被锐边划伤。

　　型材背部设置有壁挂安装孔位的预设槽，当灯箱采用壁挂安装时，可以直接在预设槽位置打孔安装膨胀螺丝，不需要额外焊接安装挂件，安装后的受力点直接作用在型材的加强筋位置，承重能力远高于表面挂载的安装方式。对于需要做落地式安装的灯箱，这款型材的内腔可以直接插入配套的地装立柱，插入深度可以达到200mm，配合紧固螺丝固定后，整体结构的抗风等级可以达到8级以上，满足户外落地灯箱的抗风要求。在与其他配件的适配性上，这款型材的槽口尺寸兼容市面上主流的纺织灯箱胶条、LED灯条、转角连接件，不需要单独开模定制配套配件，能够有效降低整个灯箱的综合制造成本，减少供应链的适配难度。
