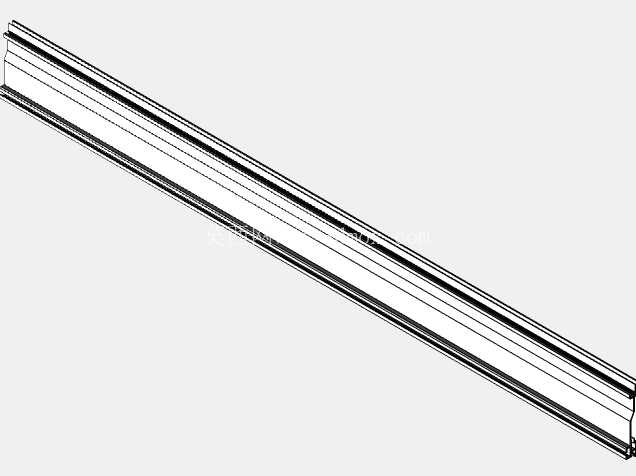

纺织灯箱用加强型铝型材结构设计

　　这款铝型材主要应用于室内外纺织面料灯箱的边框支撑结构，在广告展示、商业空间导视、展会展具搭建场景中承担核心的框架受力与面料固定作用，区别于普通灯箱型材，其加强型的截面结构可适配大跨度无中间支撑的灯箱安装需求，单根型材的长度可根据现场安装需求裁切，最长适配跨度下的挠度变形量控制在商用展示允许的范围内，不会出现长期使用后边框下弯、面料松垮的问题。从截面设计逻辑来看，型材外侧设置有专门的面料嵌装槽，可配合弹性胶条将纺织喷画面料卡入槽内固定，无需额外打胶或者使用压条，安装时可快速张紧面料，保证画面平整无褶皱，后期更换画面时只需撬开胶条即可更换面料，维护效率远高于传统焊接式灯箱框架。

　　型材的内腔设置有两道平行的加强筋，将原本的单腔截面分隔为三个功能腔，中间腔体用于穿装灯箱的供电线路，可将电源线完全隐藏在型材内部，避免线路外露带来的安全隐患与美观问题，两侧的腔体则用于拼接时装入角码连接配件，相邻两根型材通过内置角码锁紧后，拼接处的缝隙可控制在0.1mm以内，框架整体的方正度无需额外校准即可满足安装要求。在安装边界方面，这款型材的截面宽度为100mm，厚度方向的尺寸适配常规墙面挂装、吊装以及落地立装的安装配件，背面预留有标准的T型螺栓槽，可直接与通用的壁挂支架、吊件、落地脚座连接，不需要在型材上额外打孔，避免打孔造成的型材强度下降问题，同时T型槽的位置经过受力校核，挂装时的受力点正好对应型材内部的加强筋位置，长期承重不会出现型材局部变形的问题。

　　针对户外使用场景，型材的外表面采用阳极氧化处理，截面的所有棱角处都做了R0.5的圆角过渡，既可以避免安装时划伤施工人员，也能减少应力集中，提升型材的抗风载能力，在常规户外风压下，框架整体不会出现共振异响，也不会因为长期应力作用出现拼接处开裂的问题。与普通灯箱铝型材相比，这款加强型结构的壁厚在受力位置做了加厚处理，非受力位置则适当减薄，在保证整体结构强度满足大跨度灯箱使用需求的前提下，尽可能降低了型材的米重，减少原材料成本的同时也降低了安装时的搬运难度，单人即可完成单根型材的抬运与拼接作业，不需要额外的吊装辅助。

　　在实际工程应用中，这款型材可适配厚度0.3-0.5mm的纺织喷画材料，嵌槽的深度经过反复验证，胶条卡入后可提供足够的张紧力，即使在温差较大的环境下，面料出现热胀冷缩时也不会出现画面松脱或者绷裂的问题，同时型材的内侧设置有灯条安装槽，可直接卡入常规宽度的LED硬灯条，灯条与型材的接触面紧密贴合，可借助铝型材本身的散热能力降低灯条的工作温度，延长LED光源的使用寿命，不需要额外加装散热铝片，进一步压缩灯箱的整体制作成本。型材拼接时的角码配件采用与型材内腔完全贴合的结构设计，锁紧螺丝后角码会在腔体内产生微张的作用力，与型材内壁紧密贴合，不会出现长期使用后拼接处松动、框架变形的问题，即使是反复拆装的展会用临时灯箱，多次拆装后拼接精度依然可以保持在初始状态，不会出现框架歪斜、拼接缝隙变大的情况。
