多卡位可调式电线排布固定线夹结构

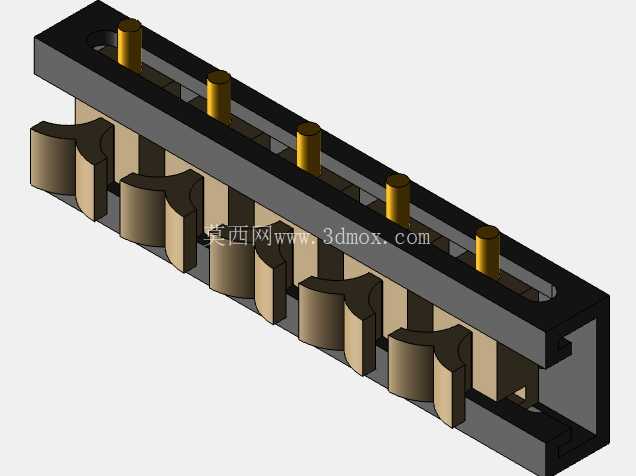

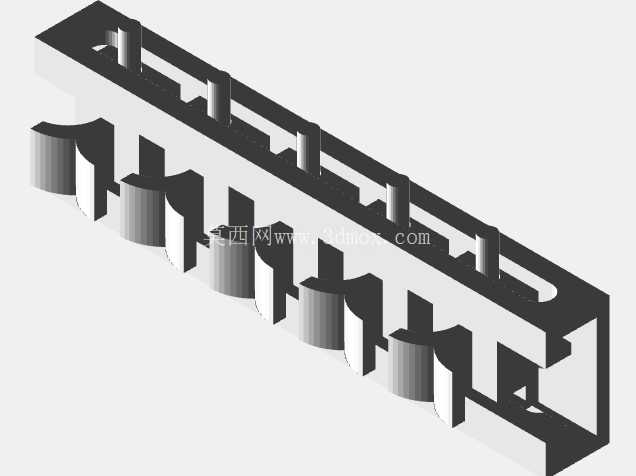

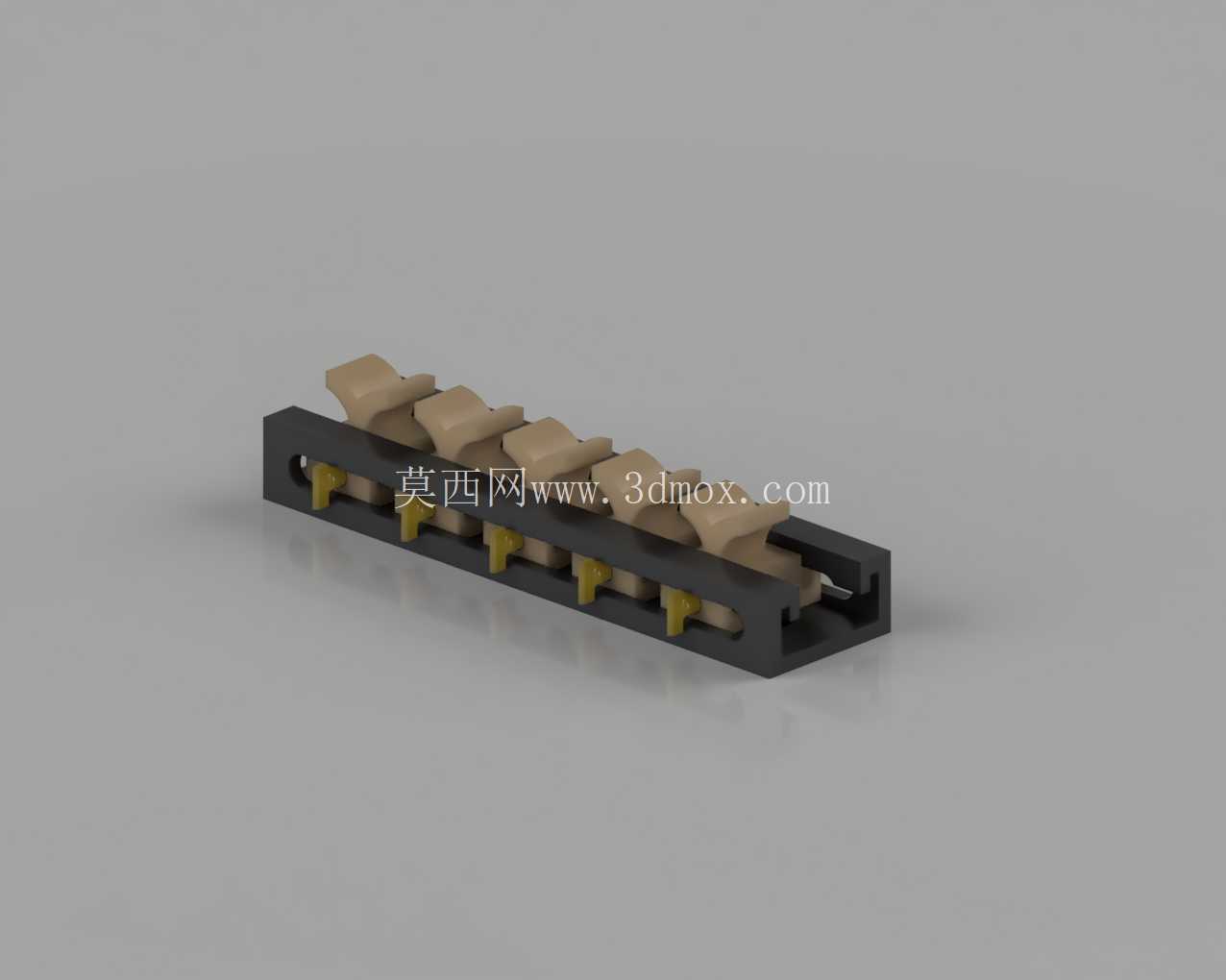

　　从结构设计逻辑来看，基座采用了带侧边挡边的槽型结构，两侧的挡边高度刚好覆盖压块的滑动行程，既可以给压块提供导向，避免压块受力后侧向脱出，也能在压块压紧电线后，给压块提供侧向的支撑力，避免长期受电线的弹性反力出现压块歪斜松脱的问题。每个压块的下端都做了圆弧过渡的压线面，没有尖锐的棱角，压合时不会划伤电线的绝缘层，压块和基座槽位之间采用了卡扣式的预固定结构，调整位置时可以手动滑动推到合适位置，压入电线后依靠压块和基座之间的卡接力固定电线，不需要额外的螺丝或者绑带辅助固定，装配效率比传统的螺丝固定线夹提升不少。在电气柜布线、设备内部线束整理、小型机电产品装配场景里，线束的有序排布一直是影响后期运维效率、避免线路干涉磨损的核心细节，这款可调式排线夹就是针对多根并行电线的固定需求设计的结构件。不同于常规单孔扎带或者固定间距的线卡，这款线夹采用了基座加独立压块的组合结构，长条形的基座上预留了连续的卡位槽，每个压块可以独立在槽内调整位置，不需要提前精准测量每根线的直径排布间距，现场布线时可以根据实际穿入的电线外径灵活调整每个压块的卡位，适配不同线径的电线并行固定需求。

　　从安装边界来看，这款线夹的基座底部是平整的安装面，可以通过背胶或者基座上预留的小孔用螺丝固定在安装板、设备内壁或者线槽侧壁上，整体的厚度控制在较低的范围，不会占用过多的设备内部布线空间，多卡位的设计可以同时固定5到6根并行的电线，适合小空间内多根信号线、低压控制线的有序排布。实际使用场景里，这类可调排线夹常被用在小型自动化设备的控制仓布线、3D打印机等桌面机电设备的线束整理、低压电气柜的端子排附近线束固定，相比传统的扎带捆扎，这种独立卡位的结构可以把每根电线分开固定，避免多根线捆扎在一起出现的散热差、后期查线需要拆整根扎带的问题，而且每个卡位可以独立调整，哪怕同一排线束里有不同线径的电线，比如同时走0.5平方的信号线和1.5平方的电源线，也能通过调整对应压块的位置实现稳定压紧，不会出现细线压不紧、粗线压不进去的问题。

　　设计时特意把压块的压线行程做了冗余设计，常规的低压设备用电线外径在2mm到6mm之间都可以被稳定夹持，不需要针对不同线径更换不同规格的线夹，减少了装配时的物料种类，也降低了BOM的管理成本。基座和压块都采用了具备一定韧性的工程塑料材质，既有足够的刚性保证夹持力，也有适度的弹性可以避免压合力过大损伤电线绝缘层，长期使用不会因为塑料的蠕变出现夹持力下降松脱的问题。在结构细节上，压块的上端做了防滑的凸起纹理，手动调整压块位置或者按压压块固定电线时，手指不会打滑，不需要借助额外的工具就可以完成装配调整，适合现场布线时的快速操作。基座的两端做了圆弧过渡，没有尖锐的边角，装配时不会划伤操作人员的手，也不会刮碰到相邻的其他线束。

　　相比市面上常见的固定间距排线夹，这款可调结构的适配性更强，不需要在设计阶段就精准确定每根线的线径和排布位置，给后期的设计调整、现场布线改动留足了余量，哪怕后期需要调整某根线的位置或者更换不同线径的电线，只需要调整对应位置的压块就可以，不需要整体更换线夹或者重新打孔安装，大幅降低了后期改线的工作量。在三维建模过程中，这类结构需要重点验证压块和基座槽位的配合间隙，间隙过大会导致压块滑动过于松旷，压合后容易移位，间隙过小则会导致压块滑动阻力过大，现场调整困难，同时需要验证压块压合后的行程范围，确保最小夹持直径和最大夹持直径都覆盖目标应用场景的常用线径，压线面的圆弧半径也需要做适配，避免圆弧过小导致压合时电线被挤压变形，损伤内部线芯。
