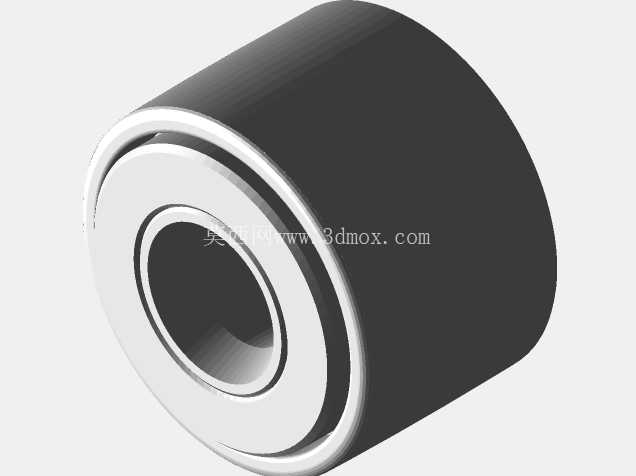

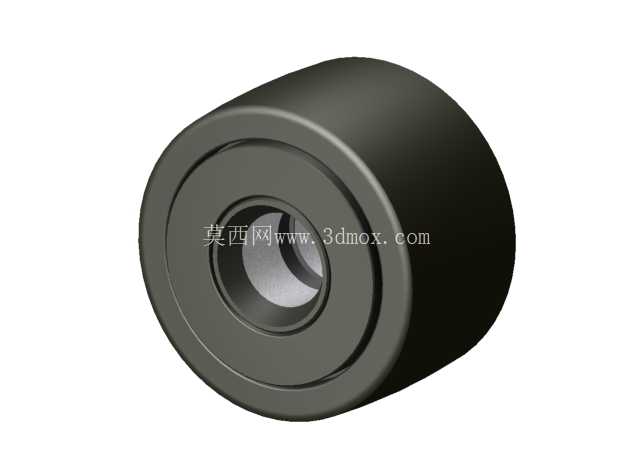

CYNB-24型冠轭滚子支撑滚轮结构

　　这类冠轭滚子支撑滚轮，常被应用在重载凸轮传动机构、物流输送线的侧向导轮、重型工装夹具的定位支撑、工程机械的履带张紧导向等场景中，核心作用是在高径向载荷、存在一定冲击载荷的工况下，替代普通深沟球轴承完成滚动支撑动作，避免轴系直接与导轨面、凸轮轮廓面发生滑动摩擦，大幅降低传动副的磨损速率。从结构设计逻辑来看，该滚轮采用厚壁外圈设计，外圈的滚道面经过淬硬处理，表面硬度达到HRC60-64，能够承受比同内径标准轴承高30%以上的径向载荷，同时外圈的外圆柱面做了微凸度修形，在安装存在微小偏角、或者承载后发生轴系挠曲时，能够避免滚子端部出现应力集中，减少早期点蚀失效的概率。

　　内部采用满装滚子的排布设计，相比带保持架的同尺寸轴承，滚子数量增加了近40%，额定动载荷提升明显，适配低速重载的往复摆动或者连续低速转动工况，不适合高转速运转场景，避免滚子之间的滑动摩擦造成过热失效。滚轮的内圈为双挡边结构，两侧搭配接触式橡胶密封圈，能够在多粉尘、存在少量切削液或者润滑脂飞溅的车间环境中使用，阻止外部杂质进入滚道内部，同时防止内部填充的锂基润滑脂泄漏，出厂时已经预填了适用于-20℃到120℃工作温度的润滑脂，正常工况下可以做到长期免维护，减少设备运维的工作量。

　　从安装边界来看，该滚轮的内孔为通孔设计，安装时可以直接穿过螺栓或者销轴，将内圈固定在安装支架上，外圈直接与被支撑的工作面接触，安装时需要注意内圈的轴向定位，通常采用轴用挡圈或者轴肩完成内圈的轴向固定，避免运转过程中内圈与安装轴发生相对窜动。外圈的外径、宽度尺寸经过精密磨削，径向跳动控制在0.02mm以内，在作为凸轮从动件使用时，能够保证凸轮轮廓的运动精度准确传递，不会因为滚轮的形位误差造成从动件的运动轨迹偏差，影响整个机构的动作准确性。在实际选型应用中，需要核算工作面的接触应力，确保外圈与被接触件的硬度差在合理范围内，如果被接触的导轨面或者凸轮面硬度低于HRC40，需要适当降低滚轮的额定载荷取值，避免外圈压伤配合面造成凹坑，反过来加速滚轮的磨损。如果应用在存在轴向力的场景中，需要额外搭配止推垫片或者推力轴承承受轴向载荷，因为这类支撑滚轮本身的挡边仅能承受很小的轴向力，过大的轴向载荷会造成挡边崩裂，导致滚轮提前失效。

　　建模过程中，需要重点保证滚道的曲率半径与滚子球面半径的匹配关系，曲率比通常控制在1.04-1.08之间，既保证接触应力处于合理区间，又避免滚子在滚道内发生卡滞，同时密封圈的沟槽尺寸需要符合标准件的安装尺寸要求，保证密封件安装后有合适的压缩量，既不会因为压缩量过大造成运转阻力矩过高，也不会因为压缩量不足导致密封失效。滚轮的两端倒角尺寸做了优化，既能够去除加工过程中的毛刺，也能避免安装时与相邻零件发生干涉，同时在装配时起到导向作用，方便将滚轮顺利装入安装位。
