坐姿人体线框结构三维建模设计

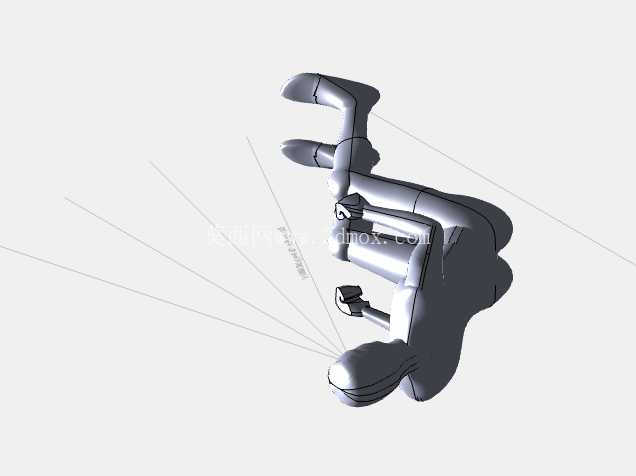

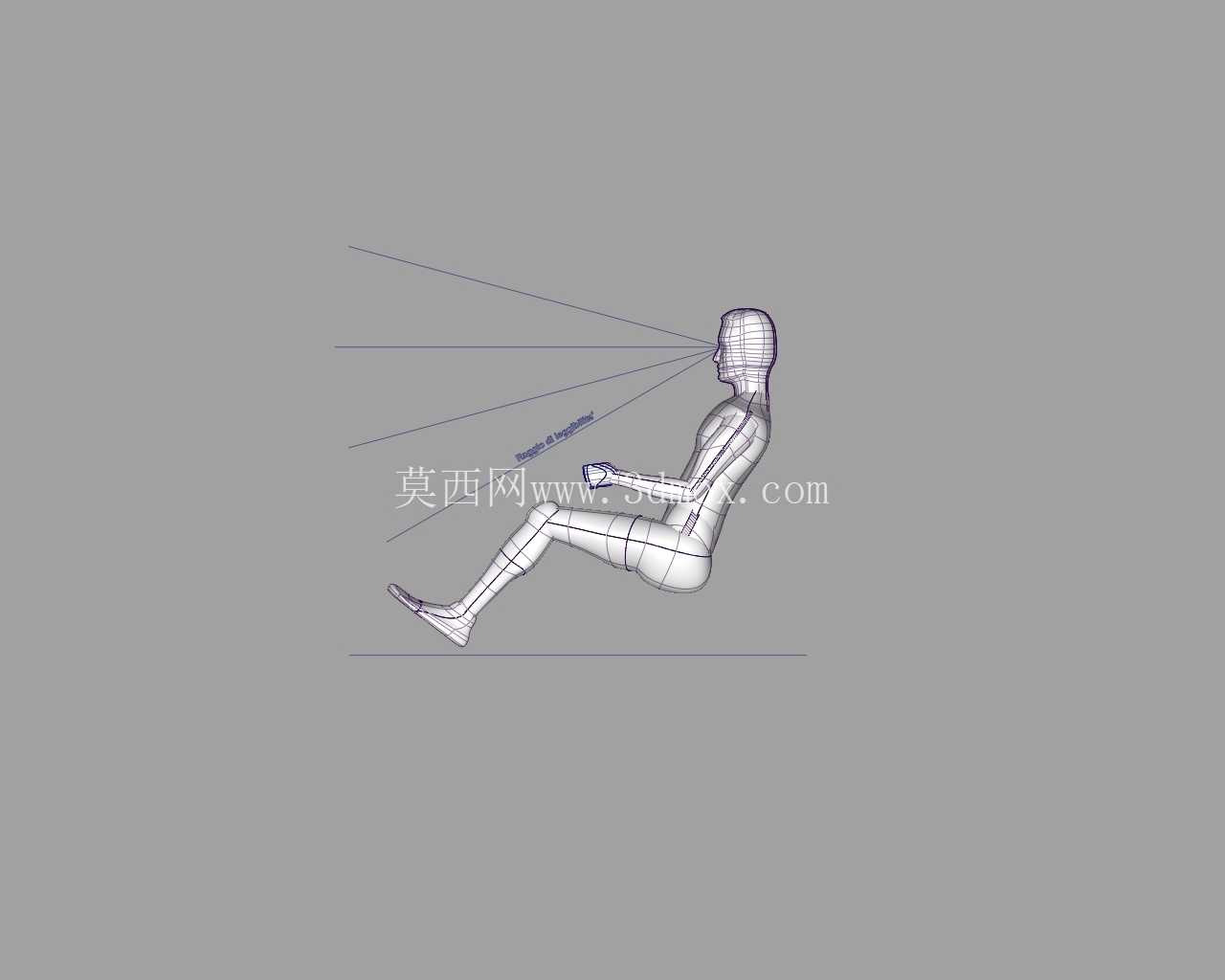

　　在人机工程校核、产品适配验证的实际工程场景中，标准化的人体结构参考模型是结构设计阶段不可或缺的基准参考件，本次呈现的坐姿人体线框结构，完全围绕工业设计场景下的人机交互验证需求搭建，可直接用于座椅类产品、座舱操作空间、工作台操作位、公共设施坐姿区域的空间边界校核工作。从实际使用逻辑出发，该模型采用线框轻量化结构表达，在保留完整人体骨骼关节活动逻辑、肢体比例基准的前提下，不会占用过多装配体运算资源，设计人员在进行整车座舱布局、办公家具尺寸推导、公共休息设施空间规划时，可直接将该模型导入装配环境，快速验证操作件可达范围、视野遮挡边界、肢体活动余量等核心人机参数，无需额外搭建简化人体参考块，能大幅缩短前期方案校核的周期。模型的肢体比例参考通用成年人体坐姿基准尺寸搭建，躯干与大腿的夹角、小腿自然下垂的角度、上肢前伸的活动范围均按照日常坐姿下的放松姿态设定，关节位置保留了合理的活动自由度参考，设计人员可根据具体使用场景的需求，微调肢体角度来匹配不同操作姿态下的空间验证需求，比如驾驶姿态下的腿部踩踏空间校核、办公场景下的桌面操作高度验证、公共交通座椅的排距空间推导等场景都能适配。从设计思路层面来看，该模型没有做冗余的曲面外观细节，全部采用线框网格结构呈现肢体轮廓，核心目的是让设计人员在装配环境中能够透过人体结构清晰看到周边零部件的布局位置，避免实体人体模型遮挡内部结构、干涉观察视线的问题，同时线框结构的顶点完全对应人体各部位的尺寸基准点，比如眼位高度、肩峰位置、肘部活动轨迹点、膝盖位置、足底支撑点等关键人机校核基准点都做了对应位置的网格对齐，测量尺寸时可以直接捕捉对应点位，不需要额外做基准点的创建工作。

　　在安装边界与尺寸适配层面，该模型的坐姿基准面默认对齐通用座椅的座面支撑高度，足底基准面对应常规地面支撑平面，设计人员在导入使用时，只需要将模型的支撑基准面与设计方案中的座面、地面基准做对齐约束，即可快速完成模型的定位，不需要反复调整位置坐标；模型的整体外轮廓尺寸覆盖成年人体坐姿下的最大活动边界，横向的上肢伸展范围、纵向的腿部前伸距离、垂直方向的头顶高度都按照通用人体尺寸百分位的中位值设定，能够满足大部分民用产品、工业设备操作位的人机校核需求，不需要额外做比例缩放调整。

　　在实际的结构设计工作中，很多设计人员容易忽略人体姿态与产品空间的匹配关系，导致最终产品出现操作件距离过远、腿部活动空间不足、视野被结构件遮挡等问题，这类问题如果等到样机阶段再调整，会大幅增加改模成本与项目周期，而在方案设计阶段引入标准化的人体参考模型，就能在三维环境中提前模拟真实使用状态下的人机交互情况，把空间匹配问题在设计前期就排查解决。该线框人体模型的结构完全围绕工程校核需求搭建，没有添加非必要的外观装饰元素，所有网格线条的分布都对应人体结构的关键截面位置，在进行截面剖切测量时，能够直接读取对应人体部位与周边结构的间隙数值，比如座椅靠背与躯干的贴合间隙、桌面边缘与腹部的安全距离、操作手柄与手部的位置关系等参数都可以快速完成测量。

　　针对不同行业的使用需求，该模型的肢体分段结构保留了可编辑性，设计人员可以根据特定行业的人体尺寸需求，比如针对儿童产品设计可以按比例缩放对应尺寸，针对特种装备座舱设计可以调整关节角度适配穿戴装备后的姿态，不需要重新搭建基础人体结构，能够适配多场景下的人机校核工作。在视野验证场景中，模型的眼位位置做了明确的网格标识，设计人员可以直接以该点位为基准创建视野锥面，快速验证仪表台、显示屏、观察窗等部件是否在最佳视野范围内，避免出现观察盲区；在操作力验证场景中，模型的上肢角度可以调整到操作姿态，结合手部位置推导操作件的最佳布置高度与角度，让操作力的施加方向符合人体发力习惯，降低长时间操作的疲劳感。
