压铸模具用框架式支撑定位结构

　　在压铸生产的模具装配环节，这类框架结构是整套压铸模的核心承载定位部件，直接决定模具合模过程的对位精度与长期生产的结构稳定性。从实际产线应用来看，该结构主要布置在压铸模动模侧的外围区域，承担模架组件的侧向支撑、抽芯机构的滑移导向、合模过程的限位防撞多重作用，区别于传统整块式模架垫板，框架式的镂空设计能在保证结构刚性的前提下，大幅降低模架整体重量，减少压铸机开合模过程的动模侧负载惯量，尤其适配中小型卧式冷室压铸机的安装工况，能有效降低设备曲肘机构的长期磨损。

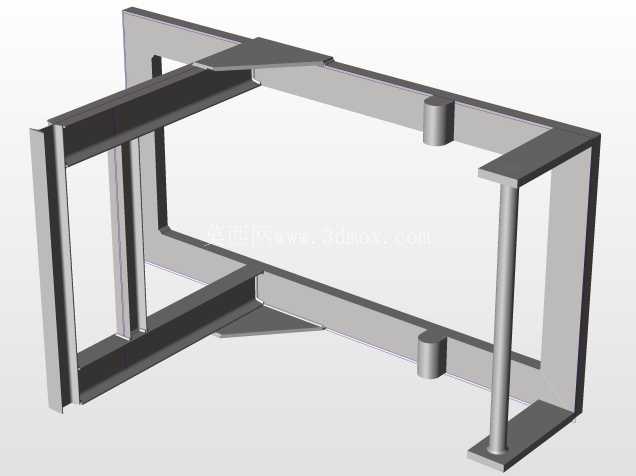

　　从设计思路层面拆解，该结构采用等截面矩形管材拼接的受力框架，整体受力路径经过针对性优化：上下两根横向主梁承担合模过程的压射反力，左右两根纵向立柱承担侧抽芯滑块的导向支撑载荷，边角位置设置的圆柱形定位凸台，是与定模侧配套定位套的配合基准，凸台的同轴度公差控制在0.02mm以内，能保证反复合模过程中动定模的型腔错位量控制在压铸工艺允许的0.05mm阈值内，避免压铸件出现飞边、错台缺陷。框架中部的大面积镂空区域，并非单纯的减重设计，实际是为压铸模型芯的冷却管路排布、顶出机构的顶杆行程预留足够安装空间，生产过程中工人可以直接通过镂空区域观察冷却水管的连接状态、顶杆的复位情况，不用拆解模架就能完成日常巡检维护，大幅降低模具的日常运维难度。

　　从安装边界尺寸来看，该框架的整体外轮廓尺寸适配300吨级压铸机的哥林柱内间距，安装孔位完全匹配标准模架的螺孔排布规格，不需要额外加工转接板就能直接完成装配，框架的内侧导向面经过磨削加工，表面粗糙度达到Ra1.6，能保证侧抽芯滑块在高速滑移过程中不会出现卡滞、爬行问题。结构上的斜向加强筋布置在框架受力最大的进料侧边角位置，因为压铸过程中金属液充填型腔时会对进料侧的模架产生持续的侧向冲击力，长期交变载荷作用下很容易出现模架变形，斜向加强筋刚好将侧向冲击力传导至上下主梁，避免立柱局部受力过载出现弯曲变形。

　　在实际生产场景中，这类框架结构还能兼容不同规格的型芯安装，只需要调整框架内侧的安装垫块厚度，就能适配不同高度的型芯组件，不用重新加工整套模架，能大幅缩短模具换型的调整周期，尤其适合多品种小批量的压铸件生产场景。框架边角位置的让位缺口，是为压铸机的安全门触发开关、冷却管路接头预留的安装空间，避免模具开合模过程中与设备周边附属部件发生干涉，所有锐边位置都做了R2的倒角处理，避免工人装配模具时被锐边划伤，符合压铸生产车间的安全作业规范。从长期使用的可靠性角度考虑，该框架的受力截面经过抗弯强度校核，在1200吨的最大合模力载荷下，框架的最大变形量不超过0.03mm，完全满足压铸模具的长期使用刚性要求，不会因为反复受压出现结构疲劳变形，能有效延长整套压铸模的使用寿命，减少生产过程中的模具维修停机时间。
