压铸工艺用内阁式矩形结构构件

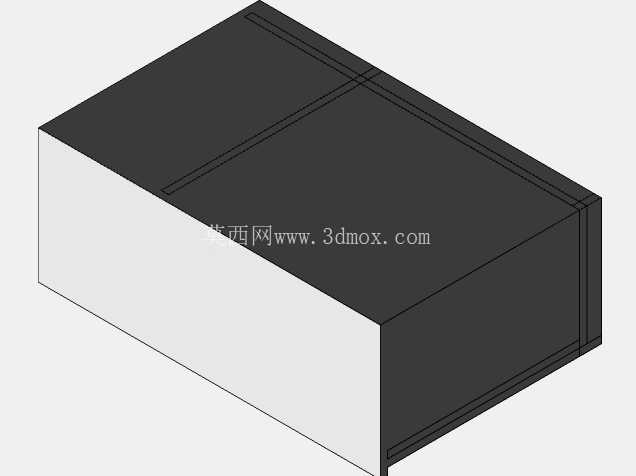

　　在中小规格锌合金、铝合金压铸件的批量生产场景里，这类内阁式矩形构件常作为模架内置的承托隔层部件使用，区别于外露的模架结构件，它的安装位置处于压铸模动模与定模合模后的内部空腔区域，主要作用是分隔模腔不同的进料流道区域，同时承托侧抽芯机构的滑动导轨基座，避免高温铝液充型时的压力直接作用在薄弱的抽芯组件上。从结构形态来看，整体采用规整的直角长方体构型，六个面的平面度公差控制在0.02mm以内，相邻面的垂直度公差不超过0.015mm，这种高精度的形位公差要求，是为了保证合模时构件能精准嵌入模架的预设安装槽内，不会出现错位导致的飞边、跑料问题。

　　设计阶段优先考虑了压铸生产时的热胀冷缩余量，整体外形尺寸在常温下比安装槽的公称尺寸小0.03mm，当模具升温至220℃的工作温度时，构件受热膨胀后的尺寸刚好与安装槽形成过渡配合，既不会因为间隙过大漏料，也不会因为过盈配合导致拆卸维护时出现卡滞。构件的顶面设计有两道平行的浅凹槽，这两道凹槽并非减重结构，而是用来嵌入耐高温密封石棉垫的定位槽，石棉垫的作用是阻断模腔与抽芯机构腔的铝液渗漏通道，凹槽的深度设置为1.2mm，刚好能容纳压缩后厚度为1mm的石棉垫，避免石棉垫突出合模面影响合模精度。

　　构件的侧壁做了0.5mm的拔模斜度，这是考虑到构件本身如果作为压铸件生产时，能顺利从模具中脱出，同时当它安装在压铸模内时，带斜度的侧壁能引导铝液的充型流向，减少铝液在转角处的涡流卷气问题，降低压铸件内部气孔的产生概率。从安装边界来看，构件的四个角部都设计有R2的圆角过渡，一方面是避免应力集中，在反复承受合模压力与高温冲击时不会出现角部开裂，另一方面圆角结构能减少安装时与模架槽口的磕碰，降低装配难度。构件的底面为完全平整的接触面，没有设置任何凸起或凹槽，安装时直接与模架的承托板完全贴合，保证合模压力能均匀传递到承托板上，不会出现局部应力过大导致的模架变形。

　　在实际生产应用中，这类构件不需要做额外的表面处理，加工完成后直接做去毛刺、退磁处理即可，因为它长期处于高温模具内部，表面如果做涂层处理反而会在反复冷热循环下脱落，混入铝液中影响压铸件质量。设计时还特意将构件的壁厚设置为均匀的15mm，避免壁厚不均导致的受热变形差异，整个构件没有任何薄壁或厚大的热节部位，在模具升温过程中能均匀受热，不会因为局部温度差产生内应力导致构件翘曲。对于压铸生产的换模维护场景，这种规整的矩形结构也方便操作人员快速定位安装，不需要额外的导向销就能快速放入安装槽，大幅缩短换模时的调整时间，在批量连续生产的工况下，这种结构的构件使用寿命能达到12万模次以上，远高于异形结构的同类隔层构件。
