带安装支座的槽型导向滚轮组件结构

这套带安装支座的槽型滚轮组件，在自动化输送线、工装夹具导向、直线滑动机构里的应用十分普遍，很多做非标设备的结构工程师在做物料滑移、工位切换的导向限位时，都会优先选用这类成熟结构，不用从零开始设计轮体与支座的配合细节，能大幅缩短项目的结构开发周期。从实际使用场景来看，这类滚轮常被用在流水线侧边的物料导向位、抽屉式工装的滑动支撑位、小型升降设备的侧向限位位置，轮面的槽型结构可以卡入圆柱导轨或者凸型导向条，避免运行过程中出现轮体脱轨、偏移的问题，相比平轮结构，导向精度更高，侧向承载的抗偏载能力也更强。

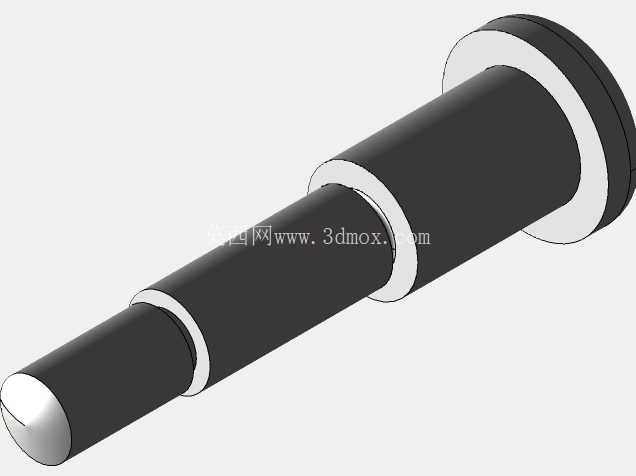

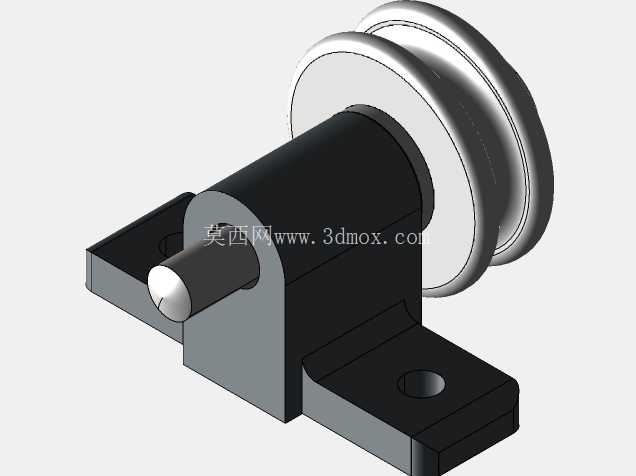

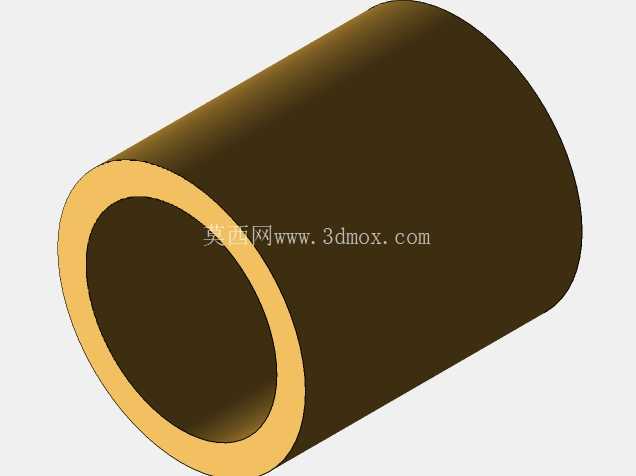

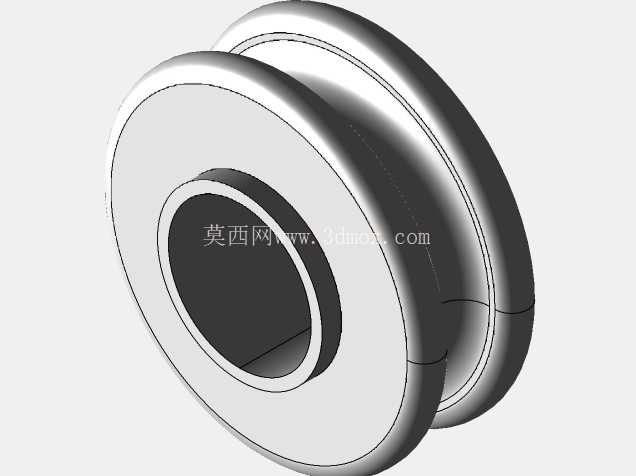

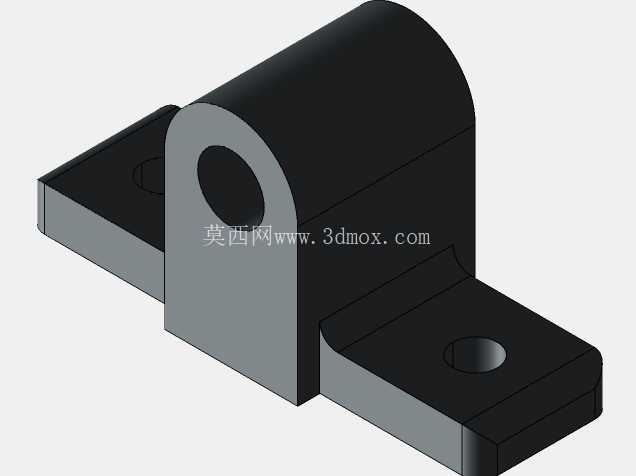

从结构设计逻辑来看，整个组件分为三个核心部分：一体式弯折成型的安装支座、贯穿支座的轮轴、带槽的滚动轮体。安装支座采用L型带双安装孔的结构，底座部分做了加厚处理，两个安装孔的孔位间距预留了足够的扳手操作空间，安装时可以直接用内六角螺栓穿过孔位固定在设备机架或者安装基板上，不需要额外加工定位台阶，支座的立板部分直接冲孔作为轮轴的安装位，轴与孔采用过盈配合压装，不需要额外的顶丝或者卡簧固定，装配工序简单，适合批量组装的生产场景。轮体部分的槽型轮廓做了圆弧过渡处理，不会和导轨边缘出现硬切削接触，滚动过程中摩擦阻力更小，轮体与支座立板之间预留了0.2mm左右的轴向间隙，避免轮体转动时和支座侧面产生摩擦卡滞，轮轴的端部做了倒角处理，压装时不会刮伤支座孔的内壁，也方便装配时对准定位。

从安装边界尺寸来看，整个组件的总高度控制在常规小型导向机构的适配范围内，底座的安装面平面度要求控制在0.05mm以内，安装后可以保证轮体的径向跳动量不超过0.1mm，满足中低速导向场景的精度要求。轮体的槽宽适配市面上常用的直径6-10mm的圆柱导向杆，也可以适配同尺寸的凸型导轨，不需要额外定制轮体轮廓。在承载能力设计上，单组滚轮的径向额定载荷可以满足常规小型工装、轻型物料的支撑需求，侧向抗倾覆力矩也能覆盖普通导向场景的受力要求，不会因为侧向受力出现轮轴变形或者轮体卡滞的问题。

很多工程师在选型这类滚轮组件的时候，容易忽略支座安装面的平面度要求，如果安装基板的平面度太差，强行锁紧螺栓会导致支座立板出现变形，轮轴的同轴度被破坏，轮体转动时就会出现卡顿、磨损加快的问题。另外在装配的时候，轮轴的压装方向要注意从立板外侧向内侧压入，避免轴端突出在支座外侧影响安装空间，轮体内部如果是自带润滑轴承的结构，日常维护不需要额外加注润滑脂，免维护周期可以满足大部分工业设备的使用要求。这套结构的建模过程中，所有配合面的公差都按照实际机加工的精度要求做了预留，安装孔的位置、轮轴的同轴度、轮槽的轮廓尺寸都和实际量产的零件保持一致，导入装配环境后可以直接用来做机构的运动仿真，也可以直接导出工程图用于零件加工，不需要再做额外的尺寸修正。在做设备布局的时候，要注意多组滚轮搭配使用时的同轴度要求，同一导向方向上的滚轮槽面要保持在同一平面，避免出现轮体受力不均、局部磨损过快的问题，尤其是长距离导向的场景，每隔300-500mm布置一组滚轮，可以有效降低导轨的挠度，提升整个机构的运行稳定性。
