带齿轮传动机构的卧式液压缸结构

项目分类:液压 发布时间:2024-01-13 ID:723752
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构
  • 带齿轮传动机构的卧式液压缸结构

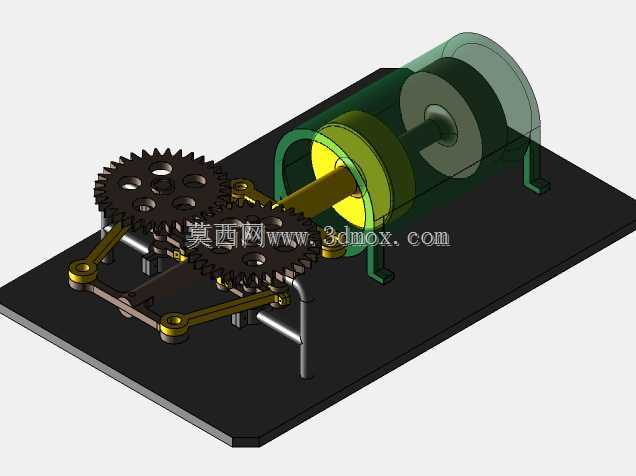

  这套带齿轮传动联动结构的卧式液压缸,主要适配普通车床的进给辅助驱动、小型工装夹具的夹紧动力输出、自动化生产线的直线推料工位等场景,在机床改造、非标工装设计领域有较高的复用价值。区别于常规单出杆液压缸的独立动力输出形式,这套结构在缸杆伸出端集成了渐开线圆柱齿轮组与曲柄连杆联动机构,可在输出直线推力的同时,同步输出定比旋转动力,驱动配套的间歇进给组件完成同步动作,无需额外加装独立的旋转驱动单元,能有效缩减配套设备的动力部件布置空间。

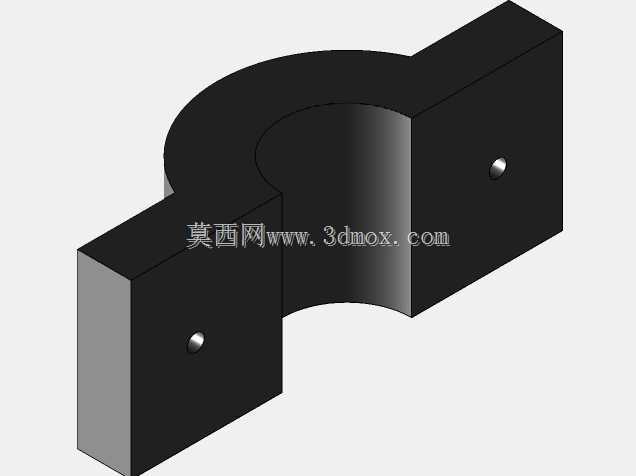

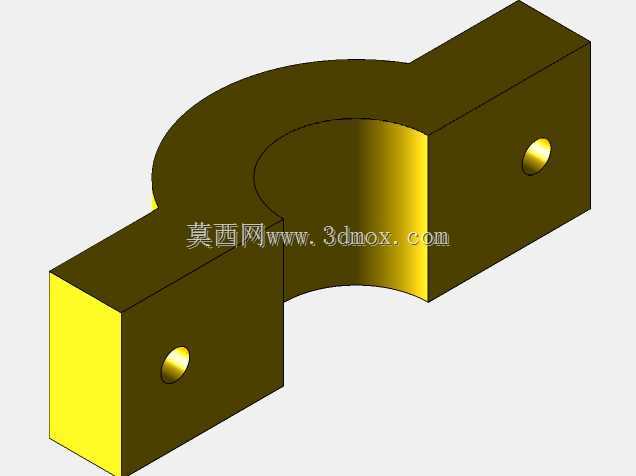

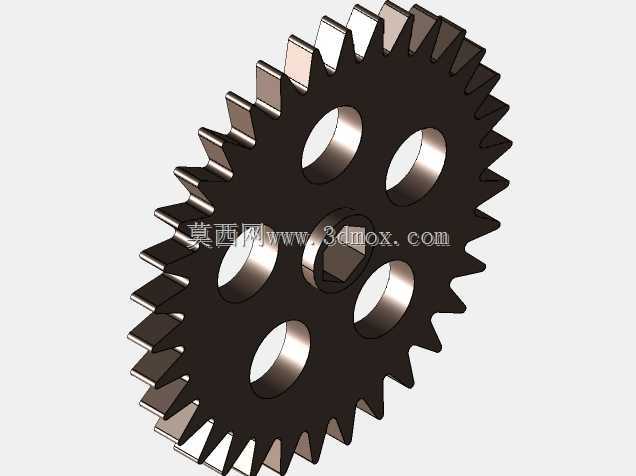

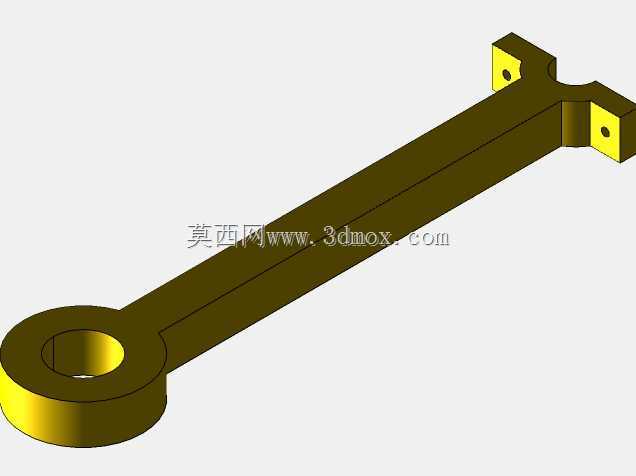

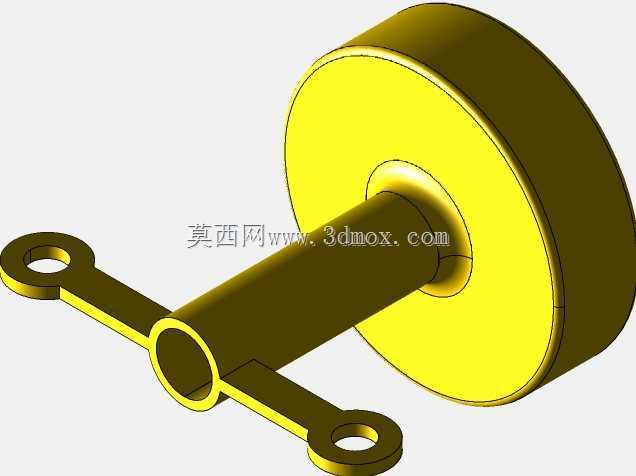

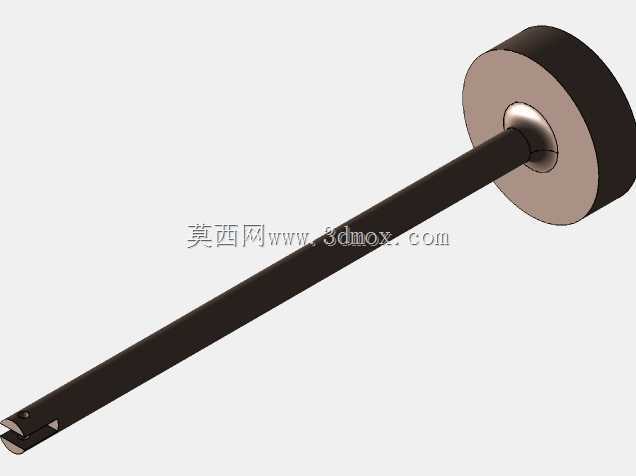

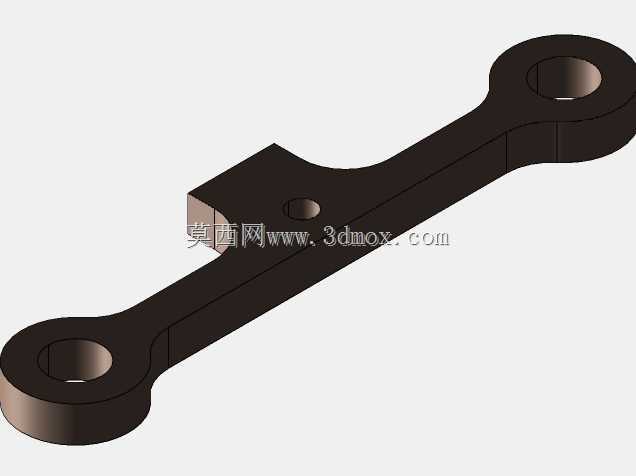

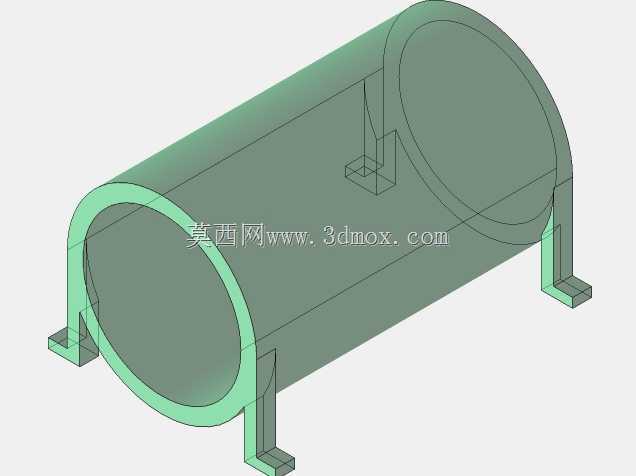

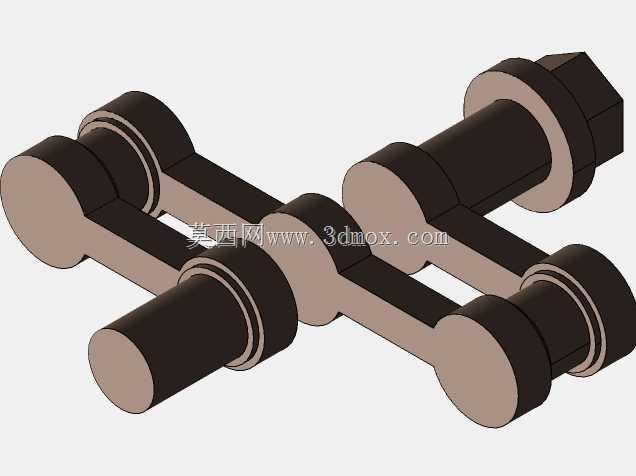

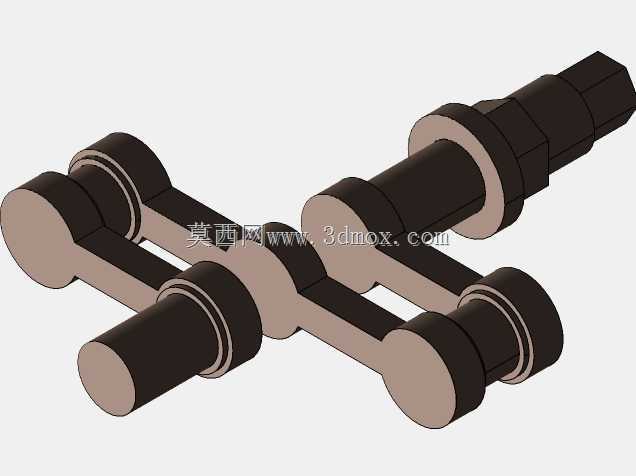

  从实际功能特性来看,缸体部分采用单作用活塞式结构,缸筒内壁做了珩磨处理,活塞与缸筒间的密封槽预留了格莱圈与斯特封的安装位,可适配常规矿物液压油的工作介质,额定工作压力覆盖6.3MPa到16MPa的常用中低压液压系统工况,输出推力可根据实际供油压力做线性调整。缸体外部设置了两个L型安装支脚,支脚与安装底板间采用螺栓紧固连接,安装孔位做了长圆孔设计,可在安装时微调缸体的轴向位置,补偿加工与装配带来的尺寸误差。前端集成的齿轮组采用直齿圆柱齿轮设计,模数选取常规通用模数,齿部做了减重孔设计,在保证齿根弯曲强度与齿面接触强度的前提下,尽可能降低传动组件的转动惯量,减少缸杆动作时的惯性冲击。齿轮组与缸杆间通过导向平键传递扭矩,缸杆表面做了硬铬镀层处理,既满足密封件的摩擦磨损要求,也能保证键连接的扭矩传递可靠性。与齿轮组联动的曲柄连杆机构,可将齿轮的旋转运动转化为摆杆的往复摆动,可配套驱动行程开关触发、料道挡料块动作等辅助工位动作,实现单动力源下的多动作同步输出,减少液压系统的阀组与管路配置。

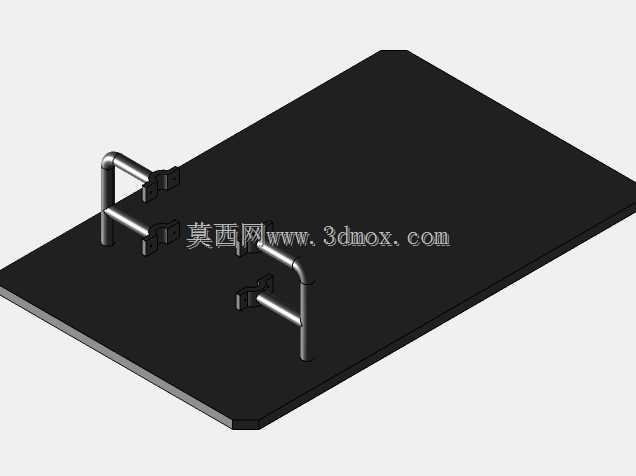

  设计思路上,这套结构优先考虑了通用件的复用率,所有紧固件、密封件、轴承组件都采用国标通用规格,无需定制特殊非标零件,后期维护更换成本较低。整体结构采用底板集成式安装,所有组件都固定在一块平整的钢制安装底板上,底板的厚度根据缸体最大输出推力做了刚度校核,满负载推力下底板的最大变形量控制在0.05mm以内,不会因底板变形导致缸杆出现卡滞、偏磨等问题。安装边界方面,整体结构的轴向长度可根据实际行程需求调整缸筒长度,当前展示的结构适配100mm额定行程的工况,安装底板的宽度方向预留了足够的齿轮与连杆运动空间,侧向无突出的运动部件,可直接贴靠设备机架安装,无需额外预留侧向安全间隙。径向尺寸上,缸筒外径根据活塞直径匹配,齿轮组的最大回转直径小于缸筒的安装支脚间距,安装时可直接从上方吊装落位,无需侧向穿装固定螺栓,适配车间常规的装配作业流程。

  在实际选型应用时,可根据配套设备的动作节拍调整齿轮组的传动比,改变连杆的摆动角度与动作时序,匹配不同工位的动作逻辑。缸体的进出油口设置在缸筒的尾部侧面,油口连接螺纹采用国标通用管螺纹,可直接对接常规液压管路,无需加装转换接头。齿轮与连杆的铰接位置都设置了自润滑衬套,可在无定期润滑的工况下长期运行,减少日常维护的工作量。整套结构的运动部件都做了运动干涉校验,全行程动作范围内齿轮啮合间隙均匀,连杆无死点位置,缸杆伸出与缩回过程中传动机构的运行阻力平稳,不会出现卡滞、异响等问题。针对机床加工场景的切削液、金属粉尘工况,缸杆前端设置了防尘密封圈,可阻挡金属碎屑与粉尘进入缸筒内部,延长密封件的使用寿命,齿轮与连杆的铰接位置也预留了防尘盖安装位,可根据实际工况加装防尘罩,避免碎屑进入铰接面造成异常磨损。
