立式信息展示立牌结构设计

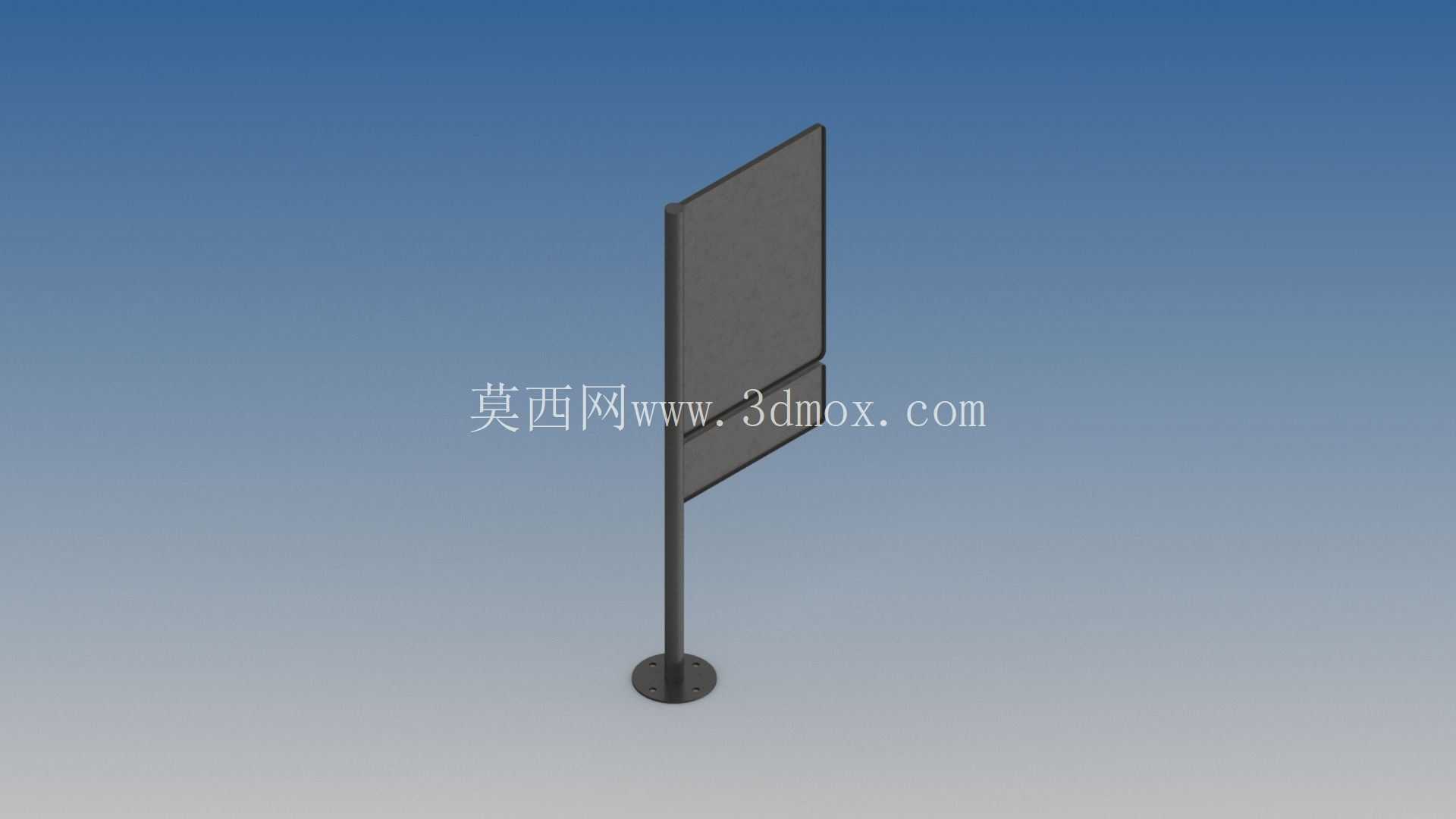

　　这款立式信息展示立牌的结构设计，核心围绕公共区域信息承载的实际使用需求展开，在日常的园区导视、厂区公告、商业点位宣传等场景中，这类立牌需要兼顾结构稳定性、信息展示效率与安装维护的便捷性，设计过程中需要平衡多维度的工程约束。从实际使用场景来看，这类立牌多设置在人流通道旁、厂区入口、车间公告区、户外公共点位，需要承受常规的人流剐蹭、户外微风载作用，因此底部的圆形法兰安装座做了加厚处理，安装孔位均匀分布在法兰盘边缘，可通过膨胀螺栓直接与硬化地面固定，安装边界需要预留至少法兰盘直径1.2倍的硬化地面区域，避免安装点位地面强度不足导致长期使用后出现倾斜。立牌的支撑立柱采用等截面圆管结构，相比方管立柱，圆管的风阻系数更低，在户外使用时能有效降低横向风载对底部固定结构的作用力，同时圆管的折弯、焊接加工工艺更成熟，批量生产时的加工一致性更容易控制。立柱与底部法兰盘的连接采用满焊工艺，焊后做打磨整平处理，避免应力集中导致的焊缝开裂问题，立柱与上部展示面板的连接位置设置了隐藏式的加强筋结构，从外部看不到焊接痕迹，兼顾外观整洁度与连接强度。

　　上部的展示面板采用分体式结构设计，主展示面板为大尺寸矩形平板，下方预留了窄幅辅助信息展示区，两个展示区域的面板边缘都做了折边处理，折边高度控制在20mm，既可以提升面板自身的结构刚度，避免大尺寸薄板在长期使用中出现板面翘曲变形，也能为信息张贴、标识牌嵌装提供限位结构。面板与立柱的连接采用可拆卸的螺栓固定结构，后期更换展示内容或者维护面板时，不需要整体拆除立牌，只需要松开固定螺栓即可单独拆下面板作业，降低后期运维的工作量。

　　从尺寸设计逻辑来看，主展示面板的中心高度距离安装地面1.5m，刚好匹配成年人站立时的平视视线高度，过往人员不需要刻意抬头或者低头就能清晰读取面板上的信息，下方辅助展示区的下沿距离地面0.3m，可用于张贴警示提示、点位编号等辅助信息，不会被主展示区的内容遮挡。整个立牌的所有外露金属构件都做了圆角处理，面板的四个边角做了R10的圆弧过渡，避免尖锐边角对过往人员造成磕碰伤害，符合公共区域设施的安全设计要求。

　　在建模过程中，所有板件的厚度都根据实际受力情况做了匹配，主面板采用1.5mm厚度的冷轧钢板即可满足刚度要求，支撑立柱采用壁厚2mm的圆管，底部法兰盘采用5mm厚度的钢板，在保证整体结构强度满足5年以上户外使用要求的前提下，尽可能控制整体重量，降低运输与安装环节的劳动强度。结构设计时还考虑了表面处理的工艺余量，所有焊接位置都预留了0.1mm的打磨余量，方便后期做喷塑、喷漆等表面防腐处理，延长户外使用的寿命。另外，立柱内部为中空结构，可预留穿线空间，如果后期需要加装照明模块、电子显示屏等配件，不需要额外在立柱外部布线，保持整体外观的整洁性，中空结构也能进一步降低立牌的整体重量，同时不会损失结构的抗弯性能。安装时需要注意，底部法兰盘的固定螺栓需要采用防松垫片，在经常有振动的厂区点位使用时，可在法兰盘与地面之间加装橡胶减震垫，降低振动传递对立牌结构的影响，避免长期振动导致螺栓松动。
