浴室盥洗区带格栅盖板废水排放口结构

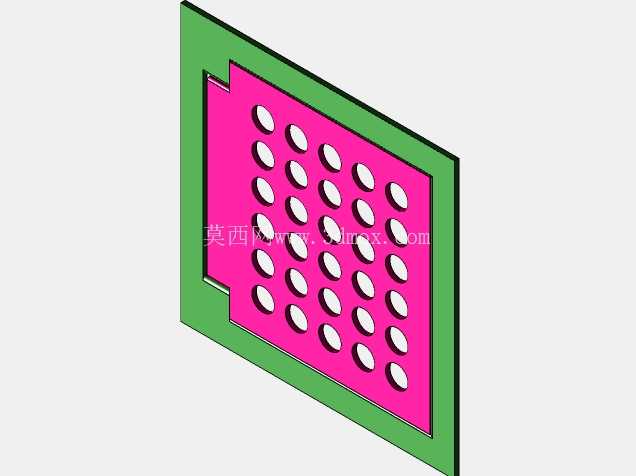

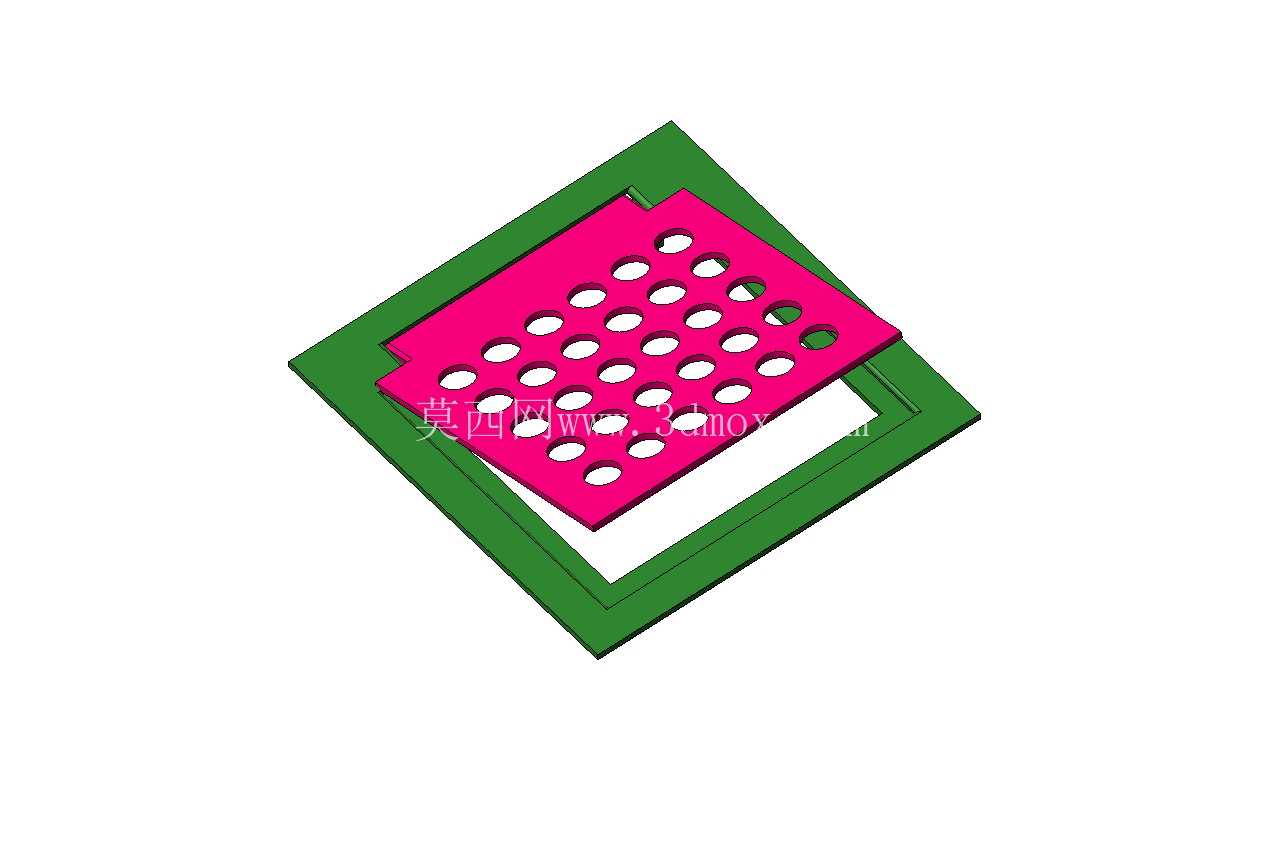

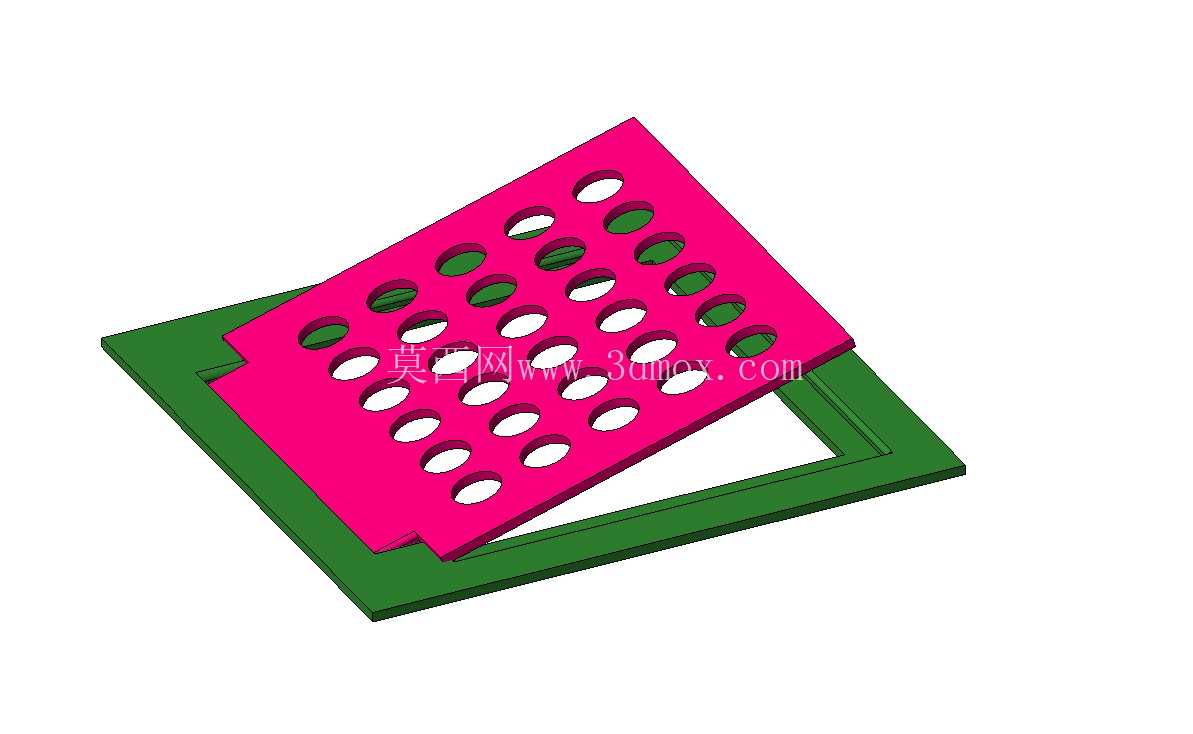

　　结构上采用嵌套式双层设计，底部为嵌入式安装的框型基座，基座四周带有外翻的安装边，可在土建施工阶段直接预埋固定在混凝土找平层内，也可在后期装饰阶段通过膨胀螺栓固定在已完成的地面基层上，安装边的宽度预留了足够的打胶密封空间，能有效避免排水从基座与地面的接缝处渗漏到下层空间。上层盖板为带密集椭圆型过水孔的格栅板，盖板与基座采用卡槽式配合，无需额外紧固件即可完成固定，日常清理杂物时可直接掀开盖板，清理基座内沉积的毛发、污垢，维护操作十分便捷。在民用卫浴、商用公共盥洗区以及小型工业配套盥洗空间的排水系统设计中，地面废水排放口的结构合理性直接影响排水效率、防堵性能与后期维护成本，本次呈现的带格栅盖板式废水出口结构，正是针对这类场景的排水需求完成的结构设计。从实际安装场景来看，这类排水口通常嵌入盥洗区地面找平层内，外框与地面装饰层完成面齐平，避免突出地面造成通行磕碰，也不会因为凹陷过深形成卫生清洁死角，适配浴室、盥洗室这类日常涉水频繁、地面易残留毛发、细小杂物的使用场景。

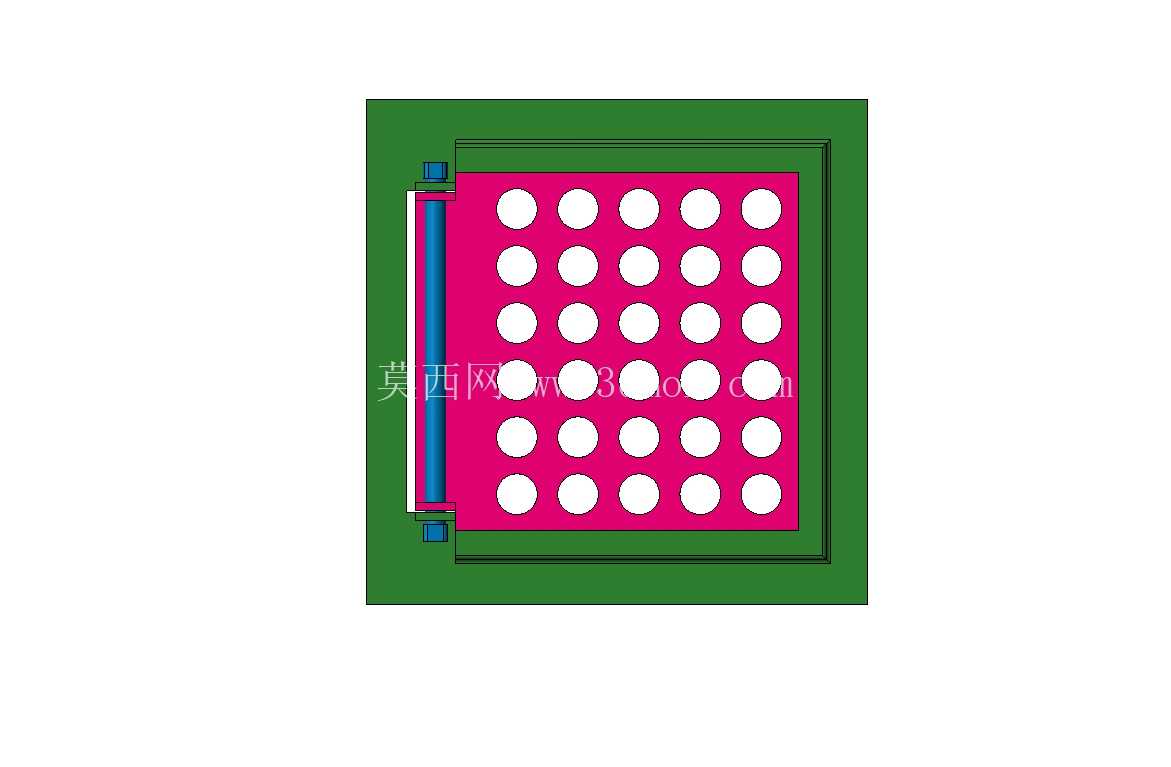

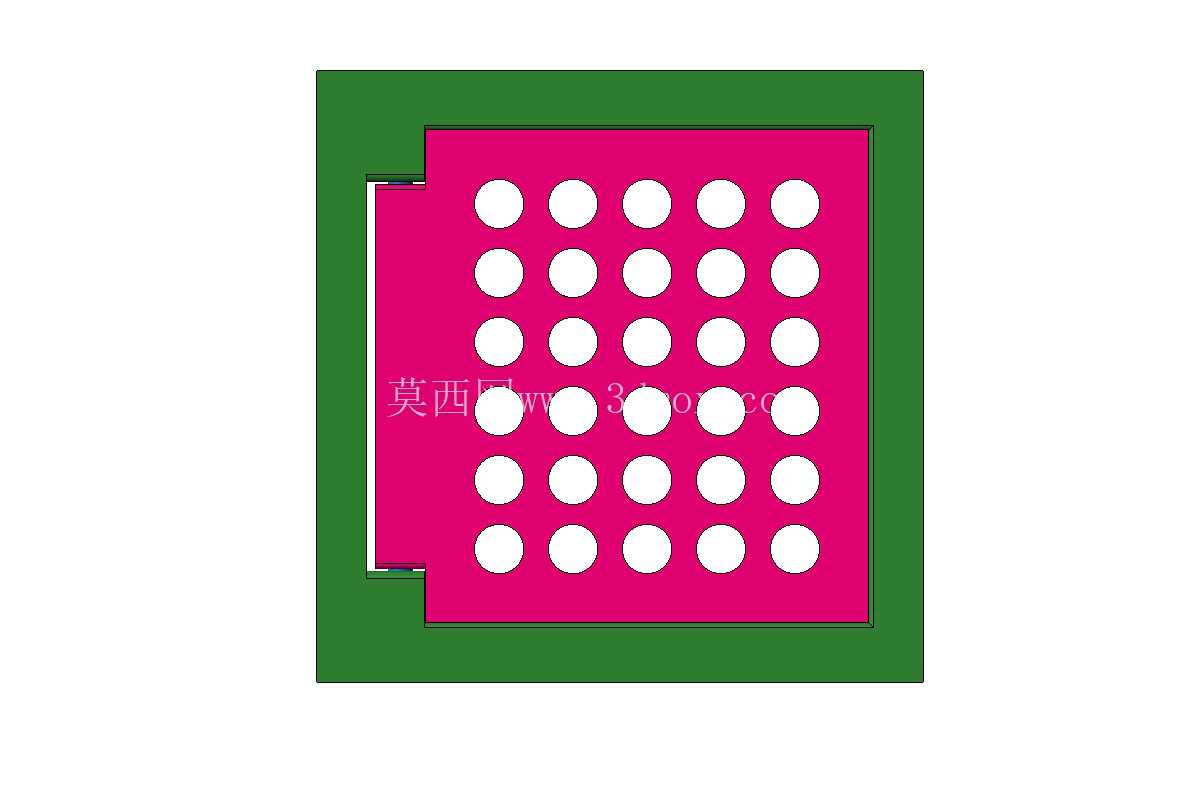

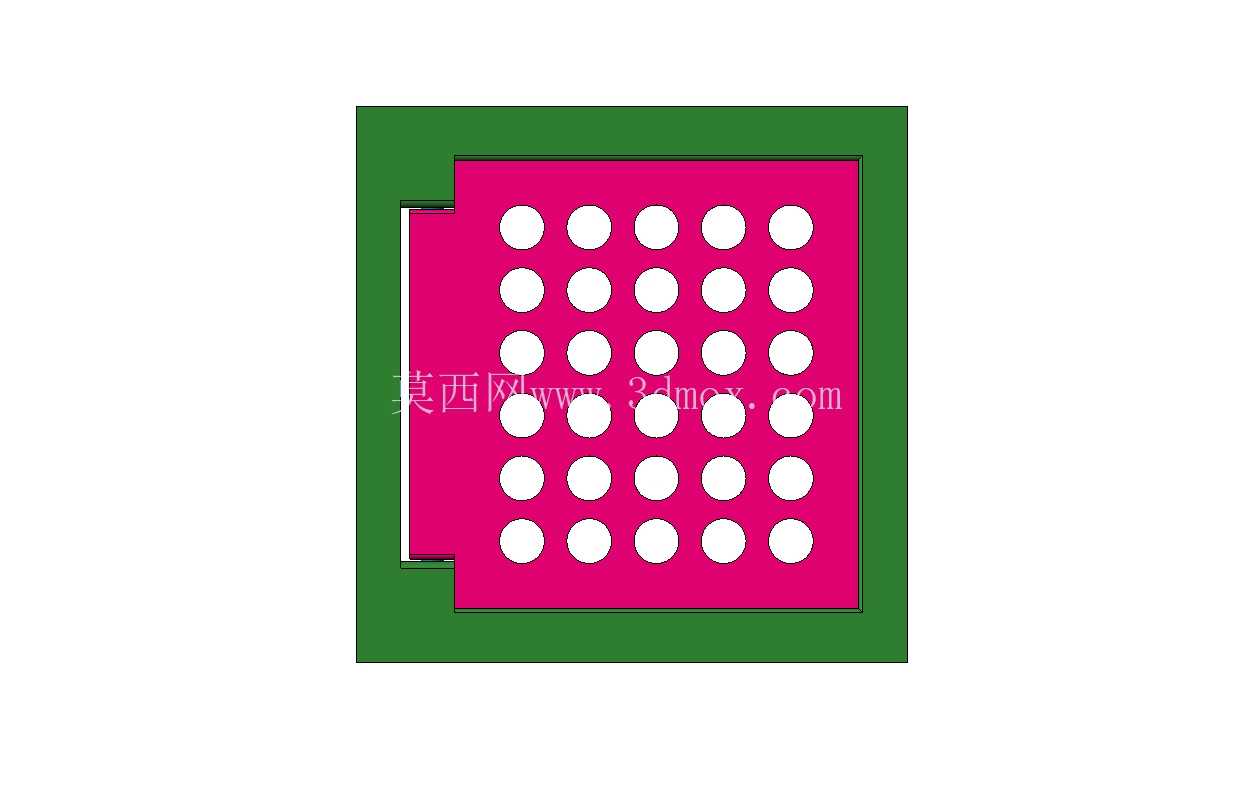

　　过水孔采用长椭圆型排布，孔位沿盖板对角线方向呈矩阵式均匀分布，单孔的长轴尺寸控制在12mm左右，短轴尺寸控制在6mm左右，既保证了足够的过水截面积，满足大流量排水时的过流需求，避免地面出现积水，又能有效阻挡体积较大的杂物落入排水管道，减少管道堵塞的概率。盖板表面做了微倾斜的导流设计，靠近边缘位置的厚度略高于中心位置，落到盖板上的废水会顺着微小坡度快速流向过水孔，不会在盖板表面形成残留水迹。从安装边界尺寸来看，基座的外轮廓尺寸适配常规110mm管径的排水支管对接，基座底部带有标准的承插接口，可直接与PVC排水支管完成承插连接，接口处预留了密封圈安装槽，安装时套入橡胶密封圈即可保证连接密封性，无需额外打胶固定。

　　盖板的外形尺寸略小于基座内框尺寸，配合间隙控制在1mm以内，既保证盖板可以轻松取放，又不会因为间隙过大卡入细小杂物。在设计思路上，这款废水出口没有采用传统圆形排水篦子的结构，而是采用方形嵌套结构，一方面方形结构在瓷砖地面安装时更容易对齐砖缝，切割瓷砖的工作量更小，装饰完成后的视觉效果更规整；另一方面方形盖板的过水面积比同尺寸圆形篦子大15%左右，排水效率更高。材质适配方面，该结构可采用ABS工程塑料注塑成型，也可采用不锈钢冲压焊接成型，塑料材质成本低、耐腐蚀性能好，适合民用住宅场景使用，不锈钢材质强度高、耐磨损，适合人流量大的公共盥洗区使用。

　　在实际使用过程中，格栅盖板的承重能力可满足日常行人踩踏的需求，静态承重可达到100kg以上，不会因为人员踩踏出现变形、断裂的情况。过水孔的排布避开了盖板的受力筋位置，在保证过流面积的同时，不会削弱盖板的整体结构强度，即使有小型推车从上方经过，也不会出现盖板破损的问题。基座的深度设计为50mm，可在内部形成一个小型的沉渣区，日常随废水流入的细小沙粒、杂物会沉积在沉渣区内，不会直接冲入排水管道造成管道淤积，日常维护时只需要掀开盖板掏出沉渣即可，无需疏通管道。针对浴室场景使用时，该结构还可在基座内加装防臭芯，实现水封防臭的功能，避免排水管道内的异味返到室内，不需要额外改动结构即可完成功能升级。在建模过程中，对盖板与基座的配合公差做了精准控制，所有转角位置都做了R2mm的圆角处理，避免应力集中导致的结构开裂，也避免安装维护时锋利边角划伤操作人员。过水孔的边缘做了0.5mm的倒角处理，去除注塑或冲压产生的毛边，不会勾住毛发等杂物，清理时更加顺畅。
