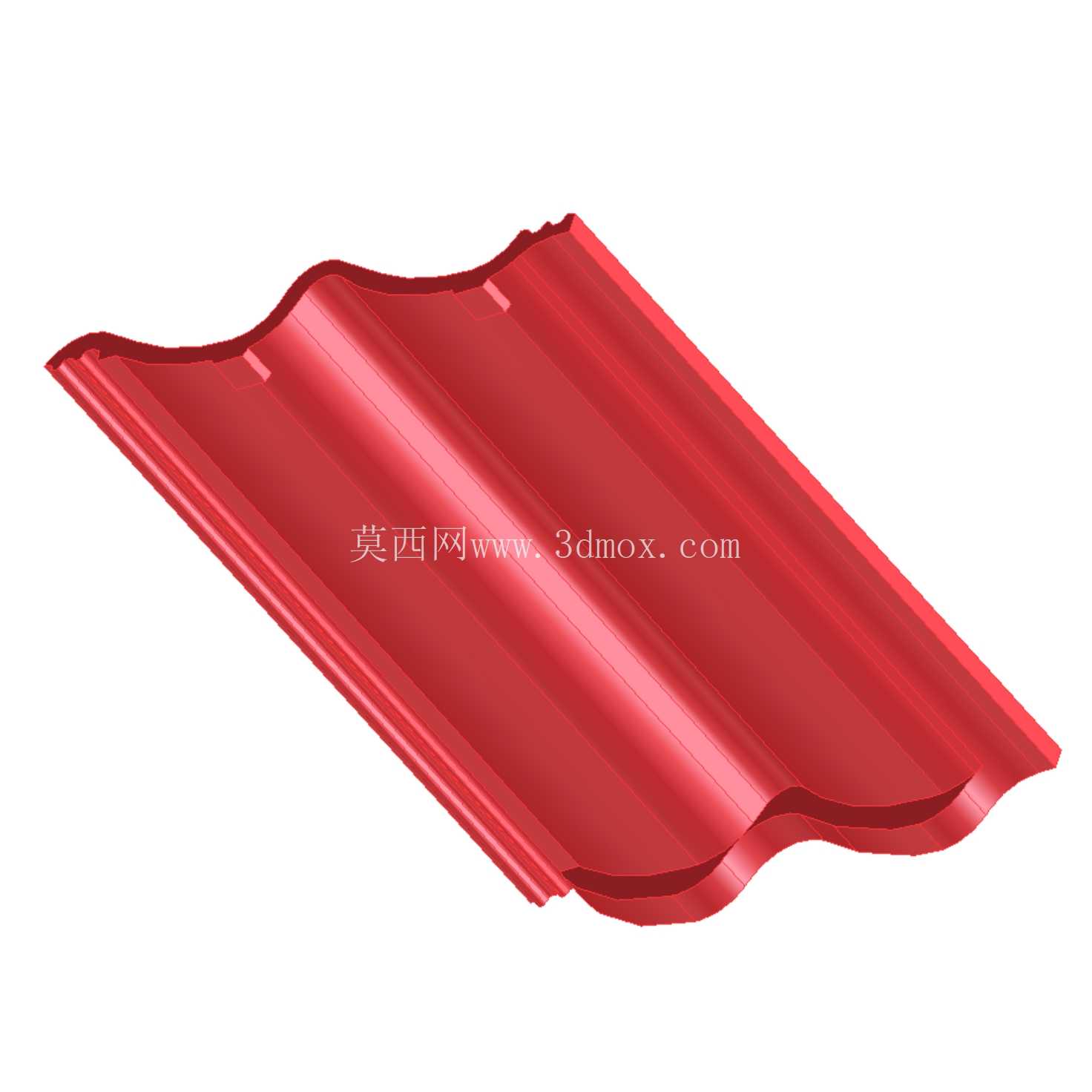

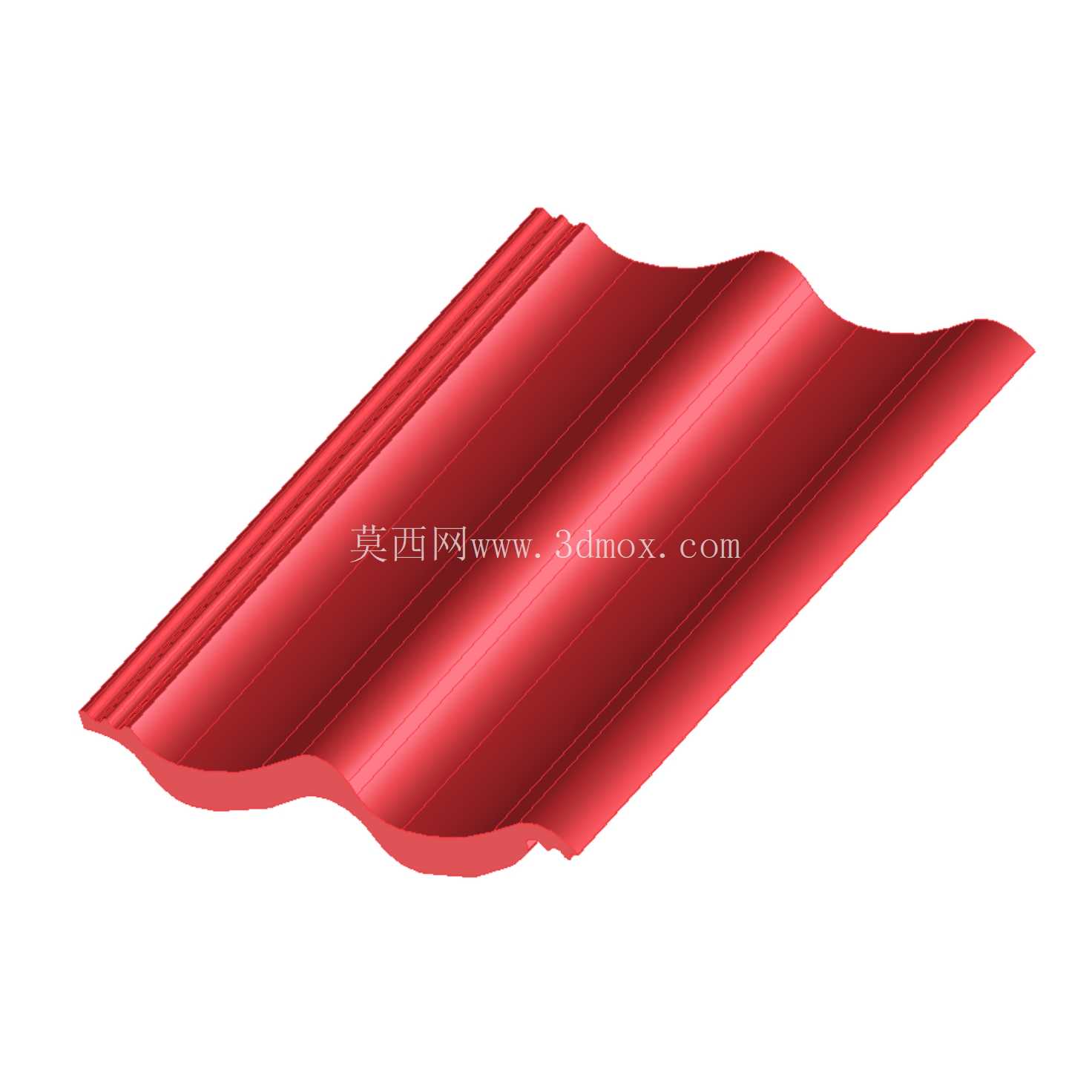

布拉达斯双S型屋面瓦压铸件结构设计

做建材配套压铸模结构设计快十年，经手的屋面构件模型少说也有上百套，这款双S型瓦的结构逻辑是我见过兼顾防水、安装效率、外观一致性做得比较均衡的一类。先从实际应用场景说，这类瓦主要用在民用坡屋面、低层商业建筑的斜屋面铺装，坡度适配范围从25度到60度都能覆盖，不像平板瓦对坡度要求那么苛刻，南方多雨区域、北方多雪区域都能适配，核心是靠自身的型面结构解决排水路径、搭接密封的问题，不用额外打太多密封胶就能实现可靠防水。

从功能特性上拆解，这款瓦的双S型曲面不是为了做外观造型刻意设计的，每一段弧面都有实际工程作用：迎水面的凸起弧面是导水棱，下雨时水流会顺着弧面的切线方向快速向下排，不会在瓦面形成积水窝；侧边的S型搭接边是阴阳扣结构，相邻两块瓦横向拼接时，公扣嵌入母扣的槽内，形成类似迷宫密封的结构，哪怕风把雨吹成斜向的，也很难从搭接缝里渗进去，比传统平接瓦的防水可靠性高两个等级。瓦上端的直边段是纵向搭接位，上下排瓦铺装时，上一排瓦的下端刚好搭在下一排瓦上端的定位台阶上，搭接长度是固定的，工人铺装时不用反复量尺寸，对齐台阶就能保证铺装的直线度，能省不少现场施工的时间。

说回设计思路，做这个模型的时候首先要考虑的是压铸成型的工艺性，瓦面的所有弧面都做了均匀的壁厚设计，整体壁厚控制在3.2mm，没有突变的厚胶位，避免压铸时出现缩孔、翘曲的问题；所有转角位置都做了R0.8到R1.5的圆角过渡，既方便压铸时铝液（或者混凝土压铸料）的流动填充，也能避免安装时锐角割伤施工人员。瓦背面的加强筋是顺着瓦的长度方向布置的，筋高6mm，厚度1.5mm，既提升了瓦的整体抗弯强度，人踩在瓦面做检修的时候不会出现断裂变形，也不会因为筋位太厚导致成型时背面出现缩痕，影响瓦和屋面挂瓦条的贴合度。

再讲外形尺寸和安装边界，这款瓦的有效铺装宽度是固定的，横向搭接完成后单块瓦的覆盖宽度是330mm，纵向有效覆盖长度是420mm，算下来单块瓦的铺装面积大概0.138平，做屋面材料预算的时候直接用屋面总面积除以单块覆盖面积，再加3%到5%的损耗量就能算出用量，误差不会超过2%。安装的时候，瓦上端的两个固定孔位是预铸出来的，孔位距离瓦侧边的距离是55mm，距离瓦上端边的距离是40mm，刚好对准常规挂瓦条的中心位置，用不锈钢自攻钉固定的时候，钉子会打在瓦的搭接覆盖区域，不会暴露在瓦面，避免钉孔位置漏水。需要注意的安装边界是，屋面的天沟位置、屋脊位置需要裁切瓦的时候，要顺着瓦的弧面切线方向裁，不能横向切断S型的搭接边，不然会破坏密封结构；檐口位置的第一排瓦要挑出檐口边50mm到70mm，保证雨水能直接滴落到檐沟里，不会顺着檐口边流到墙体上。

另外在建模的时候特意做了干涉检查，把三块瓦按实际铺装的位置拼在一起，横向、纵向的搭接位都留了0.3mm的安装间隙，不会因为瓦件的成型尺寸公差导致装不上，也不会因为间隙太大出现密封失效的问题。瓦面的曲面做了G2连续处理，压铸出来的瓦面没有折线棱，喷完屋面涂层之后整体外观流畅，不会出现反光不均的问题，哪怕是大面铺装的屋面，远看也不会有凹凸不平的视觉差。还有个细节设计，瓦下端的导水沿做了1mm的下翻边，水流到瓦下端的时候会顺着翻边直接滴下去，不会出现水往瓦背面倒流的毛细现象，这点在南方梅雨季节特别实用，能避免瓦背面长期潮湿导致的固定件锈蚀问题。
