光伏系统嵌入式插入导轨结构设计

　　这款插入式导轨主要应用于分布式光伏电站的组件安装环节，不管是工商业厂房屋顶的平铺光伏阵列，还是户用光伏的支架排布场景，都能通过嵌入式的卡接结构完成组件边框与主支架的快速衔接，省去传统安装中大量螺栓紧固的冗余工序，在山地光伏、渔光互补这类现场安装条件受限的场景下，能大幅降低现场施工的操作难度，减少高空作业的工具携带量。从实际功能来看，这款导轨的核心作用是作为光伏组件与主承重支架之间的过渡连接件，既需要承载光伏组件长期受风载、雪载带来的竖向压力与水平剪切力，还要通过自身的型腔结构预留出组件热胀冷缩的滑移余量，避免温度交变过程中组件边框被刚性约束产生隐裂。

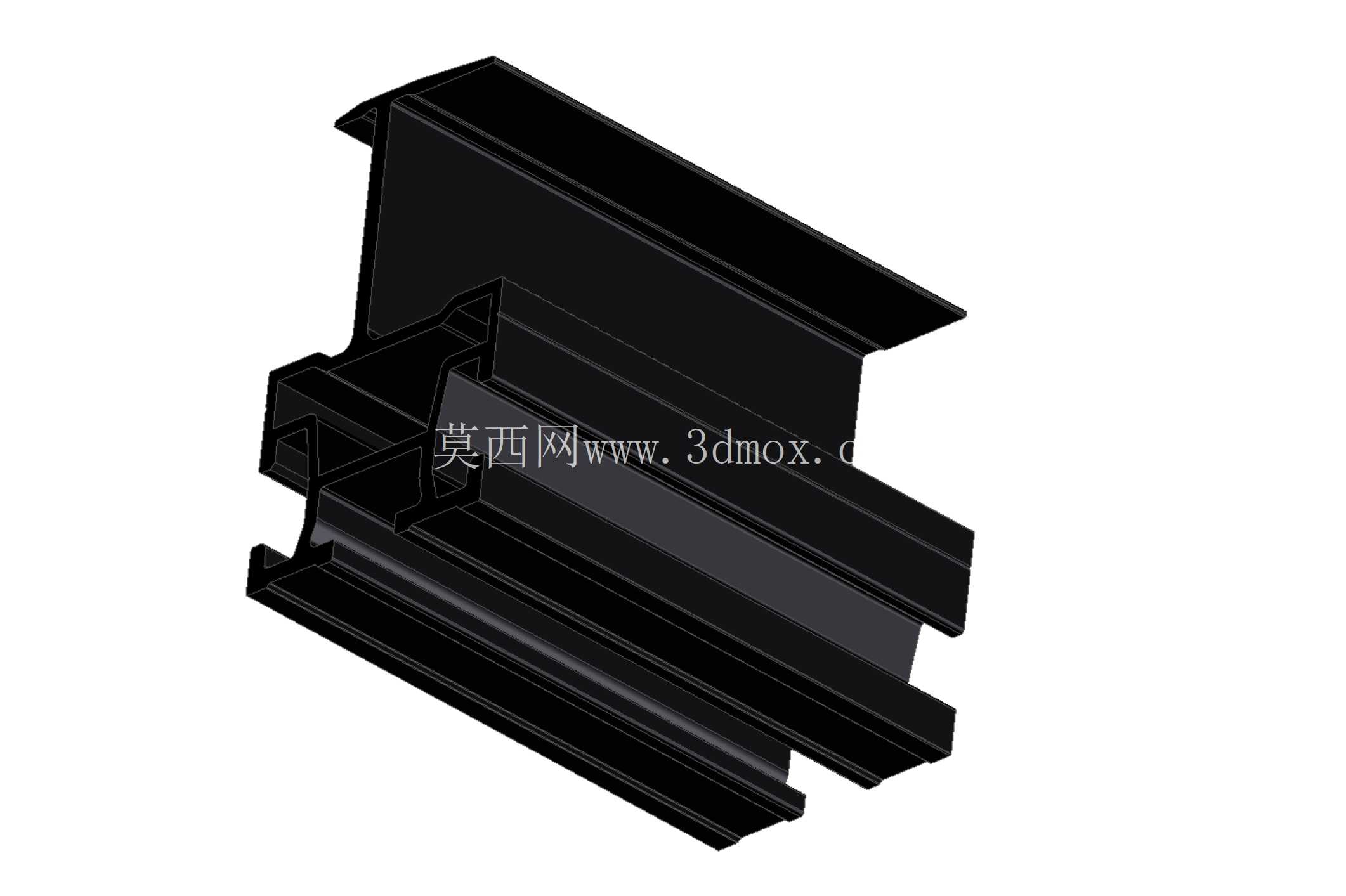

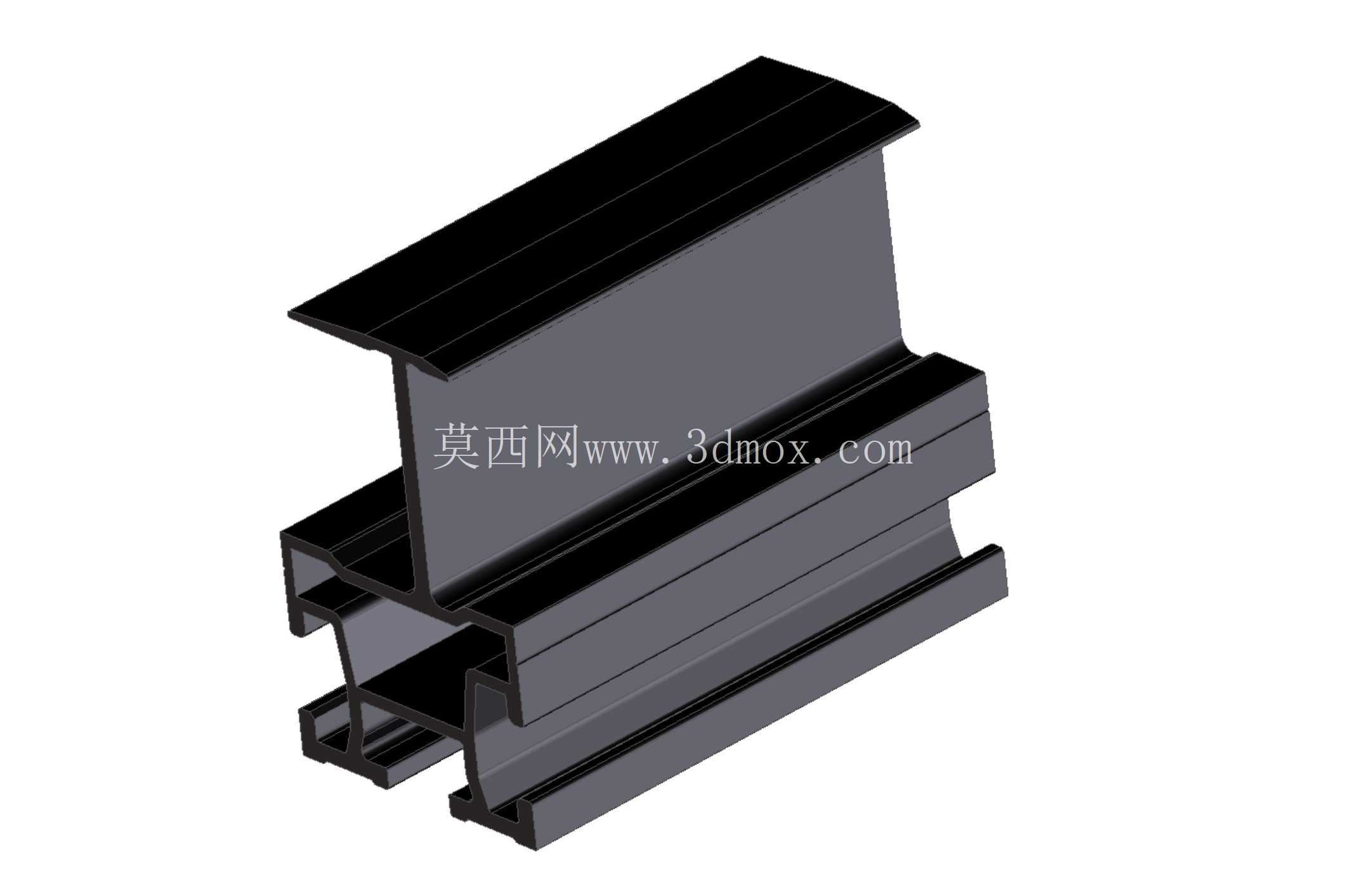

　　在结构设计思路上，这款导轨采用了多型腔异型材的截面形式，顶部的外翻边结构刚好匹配常规光伏组件边框的卡槽尺寸，安装时只需将组件边框顺着导轨长度方向滑入即可完成初步定位，不需要额外的压块从上方锁紧，能有效降低组件上方的遮挡面积，提升单位面积的发电效率。导轨中部的加强筋布局经过受力校核，在保证整体截面惯性矩满足1.5kN/㎡雪载要求的前提下，尽可能压缩了型材的壁厚，控制单米重量在常规铝合金导轨的七成左右，降低整体支架系统的承重负荷。下部的卡接槽结构适配市面上主流的C型钢主支架，插入后通过侧边的弹性卡扣自动锁止，不需要在现场进行钻孔、攻丝等二次加工，安装公差可以控制在±2mm范围内，能抵消主支架安装时产生的累计误差。

　　从安装边界来看，这款导轨的单段标准长度适配两块常规60型光伏组件的排布间距，接口位置采用了内嵌式的连接片设计，拼接时不需要额外的外置连接件，两段导轨对接后的平面度误差不超过0.5mm，不会出现组件安装后高低差导致的积水积灰问题。导轨截面的总宽度控制在40mm以内，不会超出组件边框的遮挡范围，避免在组件表面形成条状阴影引发热斑效应。在长期使用的可靠性设计上，导轨的所有棱边都做了R1.5的圆角处理，避免安装过程中划伤组件边框的防腐层，也防止施工人员被锐边割伤。型腔内部的排水槽设计能让渗入导轨缝隙的雨水顺着长度方向自然排出，不会在型腔内积水积尘导致腐蚀，适配沿海高盐雾、西北高风沙的不同使用环境。

　　和传统的压块式导轨相比，这种插入式结构的安装效率能提升40%以上，单兆瓦光伏项目的现场安装人工成本可以降低近三分之一，同时因为减少了外露的螺栓、压块等零部件，后期运维过程中零部件松动、脱落的风险也大幅降低，整个系统的全生命周期维护成本得到有效控制。在建模过程中，这款导轨的截面轮廓严格按照异型材挤出的工艺要求设计，所有壁厚保持均匀过渡，没有出现壁厚突变的位置，避免挤出生产时出现变形、缩孔等工艺缺陷，长度方向的特征完全对称，不需要开多套挤出模具就能满足不同安装场景的裁切需求，端部的安装定位标记做了内嵌式设计，不会因为长期户外使用出现磨损，方便现场施工人员快速定位裁切位置。
