阶梯轴类外螺纹连接接头结构设计

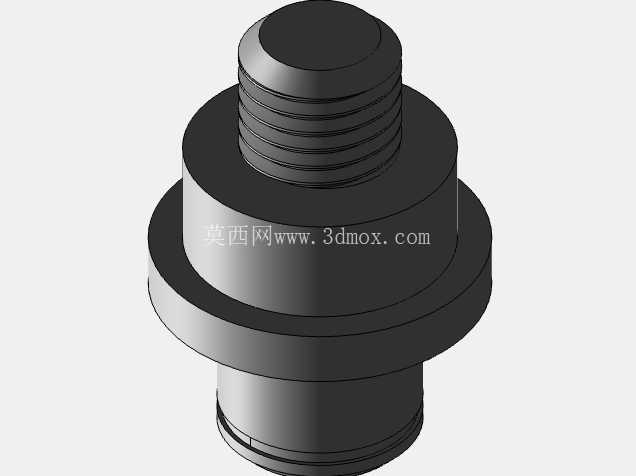

　　在流体管路连接、工装夹具定位、小型传动组件的扭矩传递场景中，这类带外螺纹的阶梯轴式接头是应用频次极高的基础连接件，不同于普通标准螺栓的等径结构，多阶变径的设计让它可以同时适配不同内径的配合件，减少装配时的垫片、轴套等冗余配件数量，在紧凑安装空间里优势尤其明显。从结构设计逻辑来看，最上端的细牙外螺纹段主要承担锁紧固定功能，细牙螺纹的螺距更小，自锁性能优于粗牙螺纹，在承受小幅振动的工况下不容易出现松脱，螺纹段的收尾处做了退刀槽设计，能保证配合的内螺纹件可以完全拧到位，避免出现螺纹锁死但端面未贴合的虚装问题，这一点在需要密封配合的管路场景中格外重要，虚装会直接导致介质渗漏。

　　螺纹段下方的第一阶轴径是主要的承载轴肩，轴肩端面的垂直度公差需要控制在0.02mm以内，装配时这个端面会和配合件的定位端面完全贴合，承担轴向的限位作用，同时分散螺纹段承受的轴向载荷，避免应力集中在螺纹牙根位置导致断裂。第二阶更大直径的轴肩是整个零件的安装限位基准，直径差形成的环形端面可以卡在安装板的通孔外侧，装配时不需要额外做轴向定位，直接穿入安装孔后从螺纹端拧上锁紧螺母就能完成固定，大幅提升装配效率。

　　最下端的光轴段根据应用场景不同有两种功能取向，如果是用于管路连接，这个光轴段会插入软管内部做导流芯，外表面需要做Ra1.6以下的粗糙度处理，减少流体经过时的阻力，同时避免划伤软管内壁；如果是用于传动定位场景，这个光轴段会和配套的轴套做间隙配合，承担径向的定位作用，轴径的公差一般取h7，保证滑动顺畅的同时不会出现过大的径向晃动。从安装边界来看，这类接头的最大外圆是中间的大直径轴肩，安装板上的通孔直径需要比下端光轴大0.2-0.5mm，同时比中间轴肩直径小2-3mm，才能保证轴肩能稳定卡在安装板表面；螺纹段的有效啮合长度需要大于螺纹公称直径的1.2倍，保证足够的锁紧强度，避免受拉时螺纹滑牙。在实际建模过程中，需要特别注意各段轴径之间的过渡圆角设计，轴肩位置的圆角不能过大，否则会导致配合件无法贴紧轴肩端面，也不能过小，过小的圆角会在热处理或者受载时产生严重的应力集中，一般取R0.3-R0.5比较合适；螺纹段的牙型需要严格遵循公制螺纹的标准参数，牙型角60度，牙顶和牙底的圆弧过渡也要做出来，不能简化成尖角，否则后续做有限元分析时应力结果会出现严重偏差，加工出来的零件也会出现通规不通的问题。

　　这类零件的材料选择范围比较宽，普通工况下用45号钢做调质处理就能满足强度要求，表面做发黑处理防锈；如果是用于有腐蚀介质的管路场景，可以换成304不锈钢材质，不需要额外做表面处理；如果是用于轻量化的工装场景，也可以用6061铝合金做硬质阳极氧化，在保证强度的同时降低整体重量。在装配工艺上，这类接头安装时不能直接敲击大直径轴肩端面，需要用铜棒垫在光轴端面敲击就位，避免轴肩端面被敲出凹痕影响定位精度，螺纹段拧入时要涂抹适量的螺纹润滑脂，减少螺纹副的摩擦阻力，同时避免长期使用后螺纹锈死无法拆卸。日常维护中，需要定期检查螺纹段的磨损情况以及轴肩端面的贴合状态，如果发现螺纹有滑牙、轴肩端面有压溃变形的情况，需要及时更换，避免在运行过程中出现连接件脱落的故障。
