带侧握柄偏心圆柱结构压铸练习件

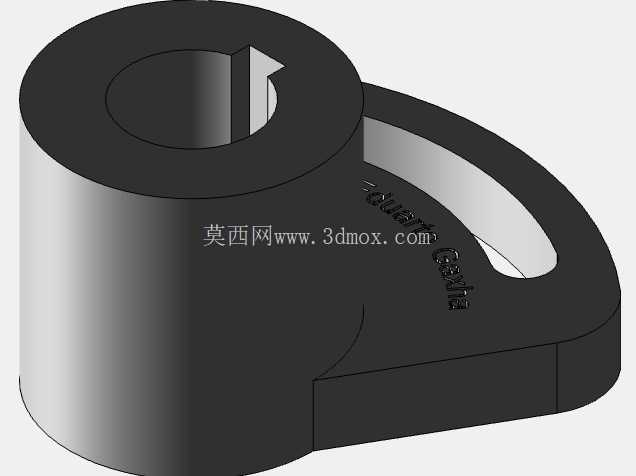

该零件主体为偏心圆柱结构，圆柱段中心开设带单侧键槽的通孔，用于与传动轴配合传递扭矩，键槽采用标准平键槽设计，可适配常规平键实现周向固定，避免传动过程中出现相对转动。圆柱段外侧延伸出一体化成型的弧形侧握柄，握柄表面做圆弧过渡处理，无尖锐棱角，既可以作为手动操作时的施力握持部位，也可作为部件安装时的定位夹持基准，握柄与圆柱主体的衔接处采用大圆角过渡，降低压铸成型时的应力集中风险，同时提升零件整体结构强度。

从实际应用场景来看，这类结构件常作为手动调节机构的操作部件，用于小型工装夹具的锁紧调节、轻工设备的档位切换操作，也可作为传动系统中的偏心配重块使用，通过偏心圆柱的转动实现周期性的往复动作。设计过程中优先考虑压铸工艺的成型可行性，所有壁厚保持均匀一致，避免出现局部壁厚过大导致的缩孔缺陷，握柄处的弧形镂空结构既减轻了零件整体重量，也减少了压铸时的材料用量，同时镂空边缘的圆角处理可避免成型后出现飞边难清理的问题。

零件的安装边界以中心通孔为基准，通孔的同轴度公差控制在合理范围内，保证与轴配合后转动顺畅无卡滞，侧握柄的外轮廓尺寸经过优化，握持时的受力点与中心轴的力臂长度经过测算，手动操作时无需施加过大的力即可带动偏心圆柱转动，实现锁紧或调节动作。偏心圆柱的外圆面与安装座的配合面预留了合适的间隙，保证转动过程中不会出现摩擦干涉，同时偏心量的设计兼顾了调节行程与操作力的平衡，偏心量过大会导致操作力陡增，过小则无法满足行程需求，最终确定的偏心尺寸可适配多数小型手动调节机构的行程要求。

结构细节上，零件所有外露边缘均做了倒角处理，去除压铸成型后的毛刺锐边，避免装配或操作时划伤操作人员。握柄表面的标识区域采用凹陷式设计，压铸时可直接成型标识内容，无需后续二次加工，提升生产效率。中心通孔的内壁粗糙度满足压铸件的常规精度要求，若用于高精度传动场景，可后续进行铰孔加工提升配合精度，零件的整体结构无复杂倒扣，压铸模具可采用常规的两板模结构，抽芯结构仅需针对中心通孔设置，模具结构简单，量产时的成型效率高，不良率低。

从建模逻辑来看，构建该模型时首先绘制中心通孔的基准轴线，以此为基础创建偏心圆柱的主体轮廓，再通过扫掠命令生成侧握柄的弧形结构，之后对所有衔接处进行圆角过渡处理，最后添加键槽、边缘倒角等细节特征，建模过程中需注意偏心圆柱与握柄衔接处的曲面连续性，避免出现曲面褶皱导致后续模具加工出错，同时所有特征的参数均保留可编辑性，方便后续根据实际使用需求调整偏心量、握柄长度、通孔直径等关键尺寸，适配不同的安装场景。
